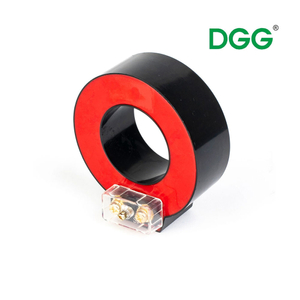

LXK Nullsequenz-Instrumentenstromwandler für den Innenbereich für Stromverteilerschränke

Der Nullstromwandler ist ein spezieller Stromwandlertyp, der hauptsächlich zur Erkennung von Nullströmen in Stromversorgungssystemen verwendet wird. Unter Nullstrom versteht man den Strom, bei dem die Summe der dreiphasigen Ströme ungleich Null ist, wenn eine dreiphasige unsymmetrische Last oder ein einphasiger Erdschluss auftritt. Nullstromtransformatoren haben einen wichtigen Anwendungswert in Energiesystemen, da sie den sicheren Betrieb von Energiesystemen wirksam erkennen und schützen können.

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Modell:
LXK
Marke:
DGG

1. Nullstromwandler sind speziell für die Messung des Fehlerstroms in einem Stromnetz konzipiert, der für die Erkennung von Erdschlüssen und die Gewährleistung der Sicherheit elektrischer Geräte von entscheidender Bedeutung ist. .

2. Diese Nullsystemtransformatoren vom Typ LXJ verfügen über eine hohe Genauigkeit und sind daher zuverlässig für präzise Strommessungen.

3. Nullstromwandler der LXJ-Serie sind kompakt, wodurch sie einfach zu installieren und für verschiedene Anwendungen geeignet sind

4. Nullstromwandler verfügen über einen großen Frequenzbereich, sodass sie Ströme sowohl in Nieder- als auch in Hochfrequenzsystemen effektiv messen können.

5. Diese Nullstromwandler reagieren sehr empfindlich auf kleine Ströme und eignen sich daher ideal zur Erkennung selbst kleinster Anomalien im elektrischen System. Insgesamt sind Nullstromwandler wesentliche Komponenten in Energiesystemen, um Fehlerströme genau zu messen und die allgemeine Sicherheit und Effizienz des Stromnetzes zu gewährleisten.

1. Nennsekundärstrom: 5A oder 1A

2. Leistungsfaktor: cosφ=0,8(Verzögerung)

3. Nennfrequenz: 50 Hz oder 60 Hz

4. Bemessungsprimärstrom, Bemessungsleistung und genauer Pegel siehe Tabelle 1

5. Isolierende Eigenschaft: Primärwicklung zur Sekundärwicklung und Erde, und Sekundärwicklung zur Erde kann einer Netzfrequenzspannung von 3 kV für 1 Minute standhalten.

Bemessungsprimärstrom (A)	Genauigkeitsklasse	Nennleistung (VA)
60-75	10P5	2.5
100		3.75
150		2.5
200-300		3.75
400-600		5
100		2.5
150-200	10P10	2.5
300-400		3.75
500		5
600		5

Art des Relais	Verbindungsmethode von Relaiswicklungen	Relaiskalibrierung	Primärer Nullstrom
LJK-Φ120 LJK-Φ160	Serie	15x1	2-5
		30x1
	Parallel	15x2	3-8
		30x2
LJK-Φ200	Serie	15x1	3-6
		30x1
	Parallel	15x2	3-10
		30x2

Modellnummer	ΦD	Φd	H	H	A	B	C	e
LXK(KXLXK) - Φ80	165	80	175	82.5	120	104	120	56
LXK(KXLXK) - Φ100	180	100	195	92.5
LXK(KXLXK) - Φ120	204	120	215	102.5
LXK(KXLXK) - Φ150	234	150	245	117.5
LXK(KXLXK) - Φ180	263	180	275	132.5
LXK(KXLXK) - Φ200	303	200	320	156
LXK(KXLXK) - Φ240	347	240	385	185	160	120	142	80
