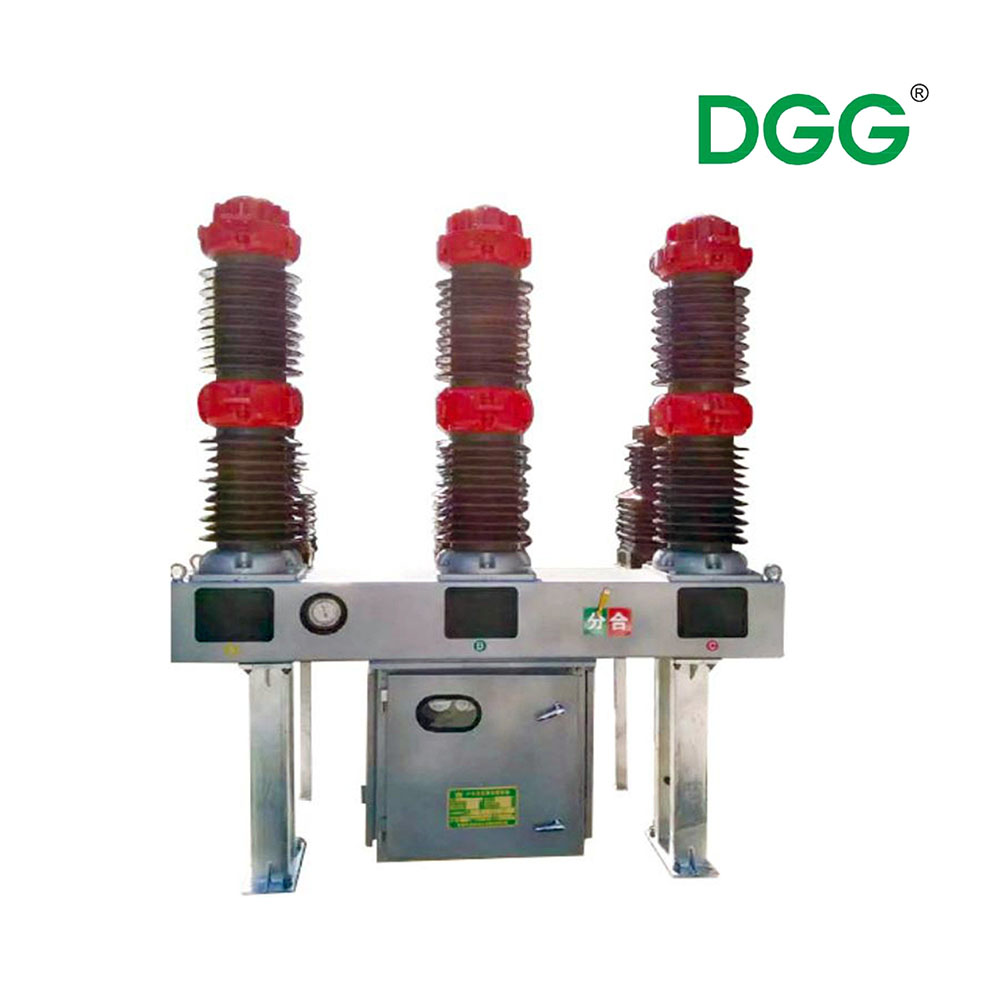

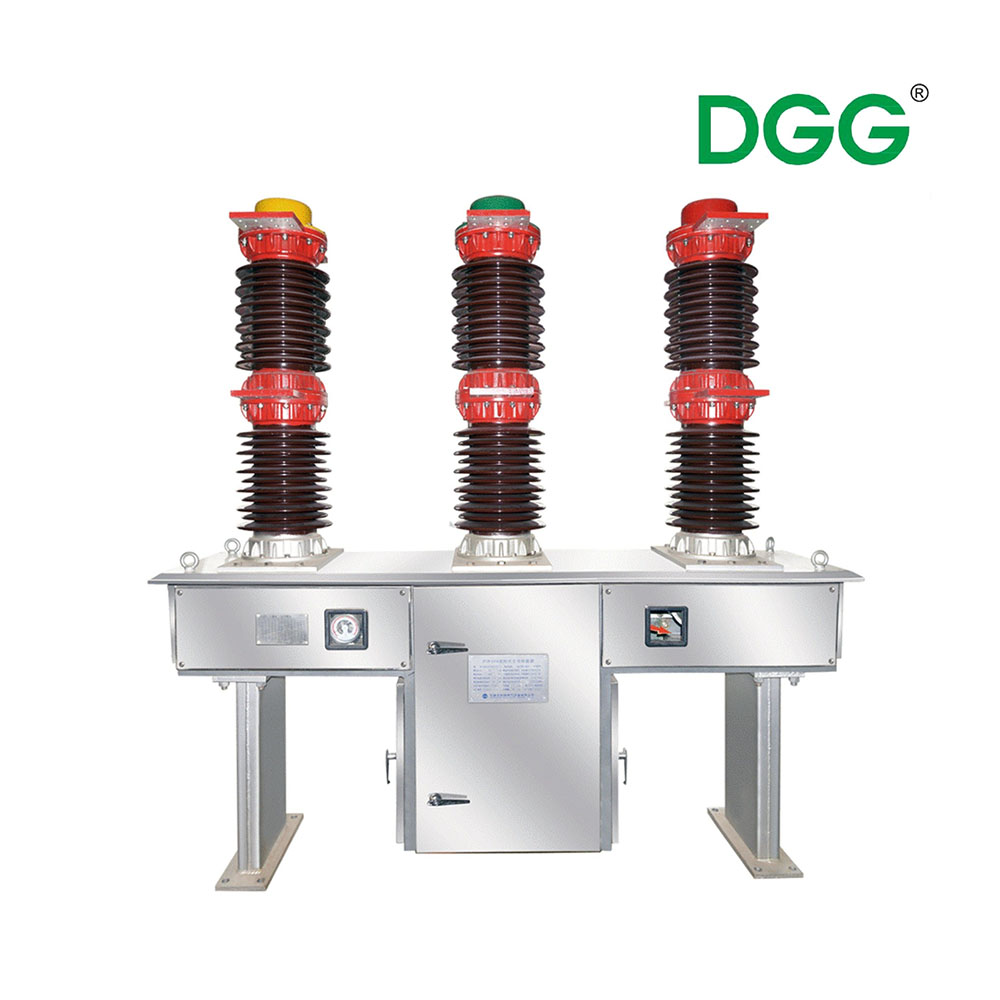

Disjoncteur isolé par SF6 d'intérieur à haute tension LW38-40 pour le mécanisme et les sous-stations

Le disjoncteur extérieur à haute tension d'hexafluorure de soufre (SF6) CA LW38-40,5 W (ci-après dénommé « disjoncteur ») est un appareillage de distribution extérieur haute tension avec CA triphasé 50 Hz et une tension nominale de 40,5 kV. Il peut être utilisé pour ouvrir et fermer le courant nominal et le courant de défaut, allumer et éteindre les batteries de condensateurs et commuter les lignes. Il est particulièrement adapté aux opérations fréquentes et peut également être utilisé comme disjoncteur de contact.

Le disjoncteur utilise du gaz SF6 car la qualité d'extinction d'arc et d'isolation est installée à l'extérieur et adopte la structure de colonne en porcelaine surélevée.

Le disjoncteur est conforme aux normes techniques telles que le disjoncteur CA haute tension GB/t1984-2014, le disjoncteur CA haute tension DL/t402-2016 et le disjoncteur CA haute tension JB/T 9694-2008 au fluorure de soufre CA.

Disponibilité:

Quantité:



Renseigner Ajouter au panier

Modèle:
LW38-40
Marque:
DGG

1. Le disjoncteur à vide SF6 a de bonnes propriétés d'isolation électrique, peut maintenir une faible tension de claquage sous haute tension, sûr et efficace.

2. La conductivité thermique élevée du gaz absorbe l'énergie de l'arc, refroidit l'arc très rapidement et coupe rapidement le courant de défaut.

3. La stabilité du gaz réduit les coûts de maintenance.

4. SF6 peut fonctionner dans des conditions environnementales difficiles.

5. Comparé au disjoncteur à vide traditionnel, le disjoncteur à vide SF6 est de petite taille, léger, de conception compacte, facile à installer et à entretenir.

Non.	Article		Unité	Données
1	Fréquence nominale		Hz	50
2	Tension nominale		kV	40.5
3	Courant nominal		UN	1250/1600/2000
4	Courant nominal de coupure de court-circuit		kA	31.5
5	Courant de fermeture de court-circuit nominal			80
6	Courant de tenue nominal de courte durée			31.5
7	Courant de tenue de crête nominal			80
8	Courant de coupure nominal hors échelon			10
9	Temps continu de court-circuit nominal		s	4
10	Temps de coupure du courant nominal de coupure de court-circuit		Fois	10
11	Tension de tenue assignée à fréquence industrielle de courte durée	Interphase, à la terre (sèche)	kV/min	95/1
		Fracture (sèche)		118/1
		Interphase, vers terre (humide)		80/1
		Circuit auxiliaire à la terre		2/1
12	Tension assignée de tenue aux chocs de foudre	Interphase, à la terre	kV	185
		Fracture		215
13	Tension de fonctionnement nominale et tension nominale du circuit auxiliaire		V	AC220, DC220
14	Résistance du circuit principal	Courant nominal 1600A et moins	micro-Ohm	Pas plus de 90
		Courant nominal supérieur à 1600A		Pas plus de 40
15	Heure de fermeture	Sous tension alternative	MS	Pas plus de 100
		Sous tension continue		55 ~ 100
16	Heure d'ouverture	Sous tension alternative		Pas plus de 60
		Sous tension continue		30 ~ 65
17	Fermeture - Heure d'ouverture			Pas moins de 120
18	Heure d'ouverture - fermeture			Pas plus de 50
19	Temps de pause complet			Pas plus de 78
20	Ordre de fonctionnement nominal			O - 0,3s - CO -180s - CO
21	Déménagement Contact Voyage		mm	96 ± 2,5
22	Distance d'ouverture des contacts		mm	60 ± 1,5
23	Tampon de fermeture Course		mm	10 ± 2
24	Synchronisme d'ouverture phase à phase		MS	Pas plus de 3
25	Synchronisme de fermeture phase à phase		MS	Pas plus de 3
26	Espacement des phases		mm	725
27	Taux de fuite de gaz annuel de SF6		%	Pas plus de 0,5
28	Teneur en humidité du gaz SF6 (ppm, pression manométrique à 20 degrés Celsius)	Valeur d'acceptation du transfert	V/V	Pas plus de 150
		Voyage à distance		Pas plus de 300
29	Pression nominale du gaz SF6 (pression manométrique à 20 ^°C)		MPa	0.45
30	Pression de réapprovisionnement en gaz SF6 (pression manométrique à 20 ^°C)			0.42
31	Pression verrouillée du gaz SF6 (pression manométrique à 20 ^°C)			0.4
32	Durée de vie mécanique		Fois	6000
33	Poids du gaz SF6		Kilogrammes	5
34	Poids (avec CT)			800
	Poids (sans CT)			1000
Remarque : Si l'altitude est supérieure à 1 000 m, le niveau d'isolation nominal doit être modifié en conséquence.

disjoncteur à vide fiable disjoncteur à vide pour appareillage de commutation disjoncteur à vide isolé disjoncteur à vide monté sur poteau Disjoncteur Sf6 Disjoncteur isolé au gaz

Produits connexes

Disjoncteur intelligent extérieur haute tension au soufre SF6 monté sur colonne série LW3

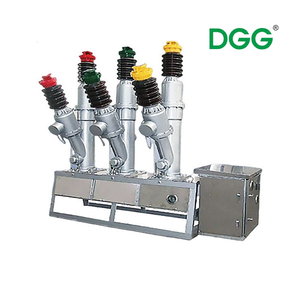

Disjoncteur à vide électrique haute tension SF6 LW8-40.5 pour sous-stations
