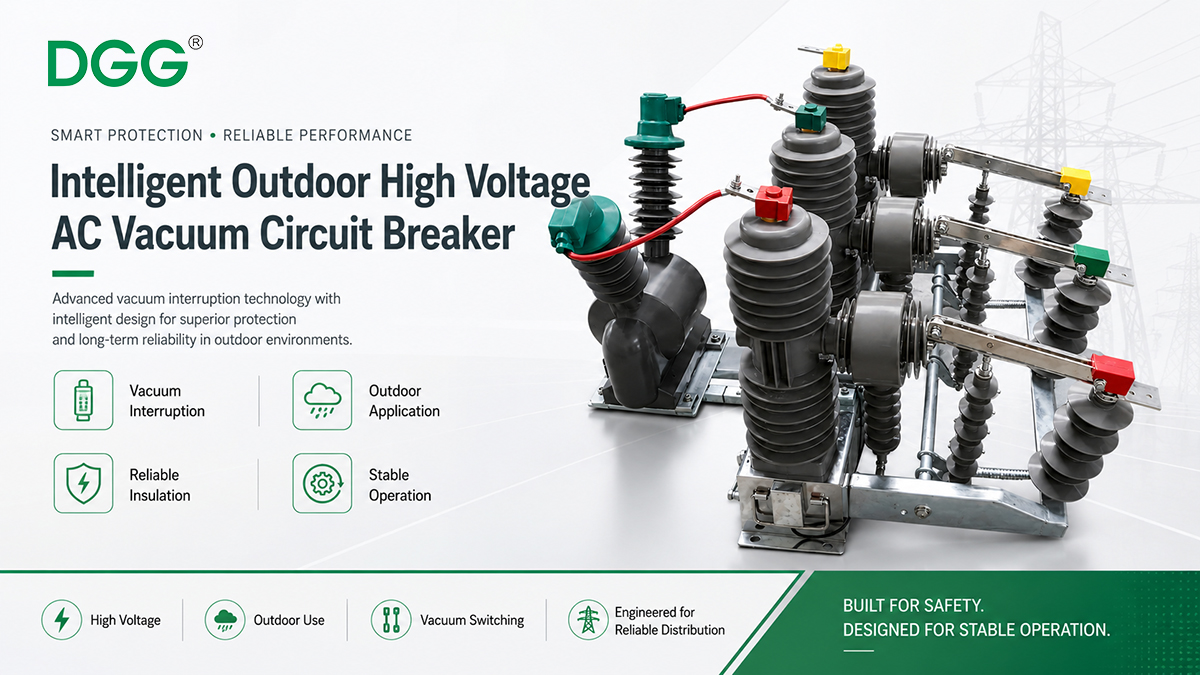

مدار شکن خلاء AC ولتاژ بالا در فضای باز هوشمند چیست؟

بررسی اجمالی پروژه

با پیچیده‌تر شدن شبکه‌های توزیع، شرکت‌های برق، پیمانکاران EPC و کاربران صنعتی به تجهیزات سوئیچینگ در فضای باز نیاز دارند که بتواند کاری بیش از باز کردن و بستن یک مدار انجام دهد. سیستم های توزیع مدرن نیاز به قطع خطا، عملکرد پایدار در فضای باز، کنترل هوشمند، قابلیت عملیات از راه دور و هماهنگی بهتر با سیستم های حفاظتی دارند.

An مدارشکن هوشمند ولتاژ بالا AC در فضای باز برای کاربردهای توزیع برق در فضای باز که در آن سوئیچینگ، حفاظت، نظارت و کنترل مورد نیاز است، طراحی شده است. این فناوری وقفه خلاء را با ساختار عایق در فضای باز، مکانیسم عملیاتی و عملکردهای کنترل هوشمند ترکیب می کند تا از عملکرد ایمن تر و کارآمدتر سیستم قدرت پشتیبانی کند.

DGG Power راه‌حل‌های قطع کننده مدار خلاء AC ولتاژ بالا در فضای باز را برای شبکه‌های توزیع فشار متوسط ​​و بالا، از جمله برنامه‌های کاربردی در پست‌ها، خطوط هوایی، حفاظت از فیدر، سیستم‌های برق صنعتی، اتصال به شبکه انرژی‌های تجدیدپذیر و پروژه‌های زیربنایی ارائه می‌کند.

خلاصه پروژه

• نام محصول: AC ولتاژ بالا در فضای باز هوشمند مدار شکن خلاء

• دسته بندی محصول: قطع کننده مدار خلاء فضای باز / قطع کننده مدار هوشمند / تجهیزات حفاظتی فیدر

• عملکردهای اصلی: سوئیچینگ، قطع خطا، حفاظت فیدر، نظارت، کنترل و پشتیبانی ارتباطی اختیاری

• کاربردهای معمول: مدارهای تغذیه پست، خطوط توزیع هوایی، سیستم های برق صنعتی، اتصال به شبکه انرژی تجدیدپذیر، منبع تغذیه راه آهن و زیرساخت

• ارزش مشتری: قابلیت اطمینان بهبود یافته توزیع، جداسازی سریعتر خطا، پشتیبانی از عملیات از راه دور، و مدیریت بهتر سیستم قدرت

• مزیت DGG Power: تامین محصول با ولتاژ متوسط ​​و بالا، سفارشی سازی مبتنی بر پروژه، پشتیبانی فنی و هماهنگی تجهیزات پست

یک مدارشکن وکیوم AC ولتاژ بالا در فضای باز هوشمند چیست؟

یک مدارشکن وکیوم AC ولتاژ بالا در فضای باز هوشمند یک وسیله کلیدزنی و حفاظتی است که در سیستم های توزیع برق در فضای باز استفاده می شود. برای باز و بسته کردن مدارها در شرایط عملیاتی عادی و قطع جریان خطا در صورت نیاز سیستم حفاظتی طراحی شده است.

در مقایسه با یک قطع کننده مدار معمولی در فضای باز، یک مدارشکن هوشمند خلاء فضای باز را می توان با عملکردهای کنترل و نظارت پیکربندی کرد. بسته به نیاز پروژه، ممکن است عملیات الکتریکی، منطق حفاظت، نشانگر وضعیت، بازخورد سیگنال خطا، بسته شدن مجدد خودکار و ارتباط از راه دور را پشتیبانی کند.

کلمه 'هوشمند' به این معنی نیست که تجهیزات بدون هماهنگی سیستم به طور مستقل کار می کنند. این بدان معنی است که مدار شکن را می توان با یک کنترلر، حسگرها، دستگاه های حفاظتی و سیستم های ارتباطی ادغام کرد تا از عملکرد و نگهداری کارآمدتر پشتیبانی کند.

چگونه در یک شبکه توزیع کار می کند؟

در یک شبکه توزیع، قطع کننده مدار وکیوم در فضای باز هوشمند معمولاً در نقاط کلیدی، خروجی های فیدر، بخش های خطوط هوایی یا مدارهای سمت پست نصب می شود. این به کنترل جریان برق، جداسازی خطاها و محافظت از تجهیزات پایین دست کمک می کند.

در طول عملکرد عادی، بریکر می تواند مدار را با توجه به نیازهای عملیات باز یا بسته کند. هنگامی که یک عیب رخ می دهد، مانند اتصال کوتاه یا وضعیت جریان غیرعادی، سیستم حفاظتی خطا را تشخیص می دهد و فرمان قطع را به کلید قطع کننده می فرستد. سپس قطع کننده خلاء قوس را خاموش کرده و جریان خطا را قطع می کند.

هنگامی که با عملکردهای کنترل هوشمند پیکربندی می شود، شکن می تواند منطق بسته شدن مجدد خودکار، نظارت از راه دور، بازخورد وضعیت و جمع آوری داده های خطا را نیز پشتیبانی کند. این به اپراتورها کمک می کند تا سرعت پاسخ به خطا را بهبود بخشند و تأثیر قطعی را کاهش دهند.

عملکردهای کلیدی: حفاظت، سوئیچینگ، نظارت و کنترل

یک مدارشکن وکیوم AC ولتاژ بالا در فضای باز هوشمند معمولاً چندین عملکرد مهم را در سیستم های توزیع پشتیبانی می کند.

1. عملیات سوئیچینگ

قطع کننده مدار می تواند مدارها را در شرایط عملیاتی عادی باز و بسته کند، از سوئیچینگ فیدر، بخش بندی مدار و تنظیم عملکرد سیستم پشتیبانی می کند.

2. وقفه خطا

با فناوری قطع کننده خلاء، بریکر می تواند جریان خطا را در صورت هماهنگی با سیستم حفاظتی قطع کند. این به محافظت از ترانسفورماتورها، خطوط هوایی، کابل ها و سایر تجهیزات متصل کمک می کند.

3. حفاظت از فیدر

بریکر را می توان برای حفاظت فیدر در پست ها، سیستم های برق صنعتی و شبکه های توزیع استفاده کرد. این به جداسازی بخش های معیوب و پشتیبانی از تداوم منبع تغذیه کمک می کند.

4. کنترل هوشمند

بسته به پیکربندی، تجهیزات را می توان با کنترل کننده های هوشمند برای پشتیبانی از عملیات الکتریکی، تنظیمات حفاظتی، بسته شدن مجدد خودکار و کنترل از راه دور ترکیب کرد.

5. نظارت بر وضعیت و بازخورد سیگنال

بریکر می تواند وضعیت باز و بسته شدن، سیگنال های مربوط به خطا، وضعیت مکانیسم و ​​سایر اطلاعات عملیات را برای نظارت بر سیستم ارائه دهد.

چرا هوش در سیستم های توزیع مدرن اهمیت دارد؟

شبکه های توزیع سنتی به شدت به بازرسی دستی و عملیات محلی متکی بودند. با افزایش تقاضای برق و پیچیده تر شدن شبکه های توزیع، عملیات دستی به تنهایی برای بسیاری از پروژه ها کافی نیست.

قطع کننده های مدار خلاء هوشمند در فضای باز به سیستم های توزیع کمک می کند تا به سمت اتوماسیون و پاسخ سریع تر خطا حرکت کنند. ارزش آنها به ویژه در شبکه های خطوط هوایی، پست های فرعی از راه دور، نیروگاه های صنعتی، پروژه های انرژی های تجدیدپذیر و سیستم های تامین برق زیرساخت واضح است.

عملکردهای هوشمند می توانند به مشتریان کمک کنند:

• زمان جداسازی خطا را کاهش دهید

• هماهنگی حفاظت از فیدر را بهبود بخشید

• پشتیبانی از عملیات و نظارت از راه دور

• بازدیدهای غیر ضروری سایت را کاهش دهید

• بهبود قابلیت اطمینان منبع تغذیه

• پشتیبانی از توسعه اتوماسیون توزیع

• افزایش بهره وری عملیات و نگهداری

برای شرکت های برق و پیمانکاران EPC، قطع کننده های مدار هوشمند می توانند از تحویل پروژه کارآمدتر و مدیریت عملیات طولانی مدت پشتیبانی کنند.

کاربردهای اصلی مدارشکن های هوشمند خلاء فضای باز

قطع کننده های مدار ولتاژ بالا AC هوشمند در فضای باز به طور گسترده در سیستم های توزیع برق با ولتاژ متوسط ​​و بالا استفاده می شود. کاربردهای معمولی عبارتند از:

حفاظت از فیدر پست

بریکر را می توان در مدارهای فیدر پست برای کنترل خطوط خروجی و محافظت از شبکه های توزیع پایین دست نصب کرد.

خطوط توزیع هوایی

در سیستم های خطوط هوایی، بریکر می تواند عملکردهای بخش بندی خط، جداسازی خطا و بسته شدن مجدد خودکار را در صورت پیکربندی با تجهیزات کنترلی مناسب پشتیبانی کند.

توزیع نیروی برق صنعتی

کاربران صنعتی مانند معدن، فولاد، مواد شیمیایی، تولید و تاسیسات بزرگ نیاز به حفاظت از توان قابل اعتماد دارند. کلیدهای مدار خلاء در فضای باز به بهبود قابلیت اطمینان سوئیچینگ و حفاظت کمک می کنند.

اتصال به شبکه انرژی های تجدیدپذیر

در پروژه های انرژی خورشیدی و بادی، قطع کننده های مدار در فضای باز می توانند از حفاظت فیدر، سوئیچینگ اتصال به شبکه و قابلیت اطمینان سیستم توزیع برق پشتیبانی کنند.

منبع تغذیه راه آهن و زیرساخت

پروژه‌های راه‌آهن، حمل‌ونقل، شهرداری و پروژه‌های زیربنایی اغلب به تجهیزات پایدار توزیع برق در فضای باز نیاز دارند. کلیدهای مدار هوشمند می توانند از سوئیچینگ قابل اعتماد و حفاظت از خطا در این سیستم ها پشتیبانی کنند.

VCB هوشمند فضای باز در مقابل مدارشکن سنتی فضای باز

یک مدارشکن سنتی خلاء فضای باز عمدتاً بر روی سوئیچینگ و قطع خطا متمرکز است. می تواند مدارها را باز و بسته کند و در صورت لزوم جریان خطا را قطع کند.

یک مدارشکن هوشمند خلاء در فضای باز، عملکردهای کنترل، نظارت، ارتباطات و اتوماسیون را بر اساس ساختار اصلی قطع کننده اضافه می کند. این باعث می شود که برای شبکه های توزیع مدرن که نیاز به عملکرد از راه دور و مدیریت بهتر خطا دارند، مناسب تر باشد.

تفاوت های اصلی معمولاً عبارتند از:

• قطع کننده سنتی: سوئیچینگ و قطع خطا

• شکن هوشمند: سوئیچینگ، حفاظت، نظارت، کنترل و پشتیبانی ارتباطی

• شکن سنتی: عمدتاً عملیات محلی

• شکن هوشمند: بسته به پیکربندی می تواند از عملکرد از راه دور پشتیبانی کند

• شکن سنتی: داده های عملیاتی محدود

• شکن هوشمند: می تواند اطلاعات وضعیت و خطا را ارائه دهد

• شکن سنتی: مناسب برای حفاظت اولیه توزیع

• شکن هوشمند: مناسب برای اتوماسیون توزیع و پروژه های شبکه هوشمند

پیکربندی نهایی باید همیشه با توجه به الزامات پروژه، منطق حفاظت، ولتاژ کنترل، پروتکل ارتباطی، محیط نصب و طراحی سیستم انتخاب شود.

نحوه انتخاب مدارشکن مناسب وکیوم فضای باز هوشمند

انتخاب مدارشکن وکیوم AC ولتاژ بالا و هوشمند فضای باز به چیزی بیش از انتخاب سطح ولتاژ نیاز دارد. مشتریان باید پارامترهای الکتریکی، الزامات کنترل، شرایط نصب و طراحی حفاظت سیستم را در نظر بگیرند.

عوامل کلیدی انتخاب عبارتند از:

• ولتاژ نامی

• جریان نامی

• جریان قطع نامی اتصال کوتاه

• ولتاژ تحمل فرکانس برق

• ضربه رعد و برق مقاومت در برابر ولتاژ

• روش نصب

• شرایط محیطی در فضای باز

• ارتفاع و سطح آلودگی

• عملکرد دستی یا موتوری

• ولتاژ کنترل

• پیکربندی CT / PT

• الزامات عملکرد حفاظتی

• نیاز به بسته شدن مجدد خودکار

• نیاز ارتباط از راه دور

• استانداردها و مشخصات فنی پروژه

برای تهیه پروژه، توصیه می شود ولتاژ سیستم، جریان نامی، سطح اتصال کوتاه، نقشه نصب، الزامات کنترل و سناریوی کاربردی را به تامین کننده ارائه دهید.

راه حل های مدار شکن خلاء فضای باز هوشمند DGG Power

DGG Power بر روی تجهیزات توزیع برق با ولتاژ متوسط ​​و بالا تمرکز دارد و راه حل های قطع کننده مدار خلاء در فضای باز را برای پست ها، خطوط هوایی، توزیع برق صنعتی، پروژه های انرژی تجدیدپذیر و برنامه های زیرساختی ارائه می دهد.

پشتیبانی ما می تواند شامل موارد زیر باشد:

• انتخاب محصول با توجه به سطح ولتاژ پروژه

• پشتیبانی از پیکربندی برای الزامات حفاظت و کنترل

• هماهنگی ساختار نصب در فضای باز

• پشتیبانی اسناد فنی

• پشتیبانی از بازرسی و آزمایش کارخانه

• سفارشی سازی مبتنی بر پروژه

• هماهنگی با تجهیزات مرتبط مانند کلیدهای قطع، برقگیر، CT، PT و قطع فیوز

برای مشتریانی که در ارتقای شبکه توزیع، پروژه‌های پست، سیستم‌های برق راه‌آهن، اتصال به شبکه انرژی‌های تجدیدپذیر یا پروژه‌های تامین برق صنعتی کار می‌کنند، DGG Power می‌تواند راه‌حل‌های قطع کننده مدار خلاء در فضای باز را با توجه به نیاز پروژه ارائه دهد.

سوالات جستجوی مشتری این مقاله به آنها پاسخ می دهد

این مقاله مربوط به مشتریانی است که به دنبال موارد زیر هستند:

• مدارشکن هوشمند خلاء فضای باز چیست؟

• تامین کننده مدارشکن وکیوم AC ولتاژ بالا در فضای باز

• قطع کننده مدار خلاء فضای باز برای خط توزیع

• VCB در فضای باز برای محافظت از فیدر

• مدار شکن هوشمند برای اتوماسیون توزیع

• قطع کننده مدار در فضای باز برای فیدر پست

• کلید خلاء با ریموت کنترل

• قطع کننده مدار خلاء فضای باز برای اتصال به شبکه انرژی های تجدیدپذیر

• نحوه انتخاب مدار شکن خلاء در فضای باز

• مدار شکن هوشمند برای حفاظت از خطوط هوایی

پرسش‌های متداول: مدار شکن هوشمند وکیوم AC ولتاژ بالا در فضای باز

قطع کننده مدار وکیوم AC ولتاژ بالا در فضای باز هوشمند چیست؟

این یک دستگاه سوئیچینگ و حفاظت در فضای باز است که از فناوری وقفه خلاء استفاده می کند و می تواند با کنترل هوشمند، نظارت، حفاظت و عملکردهای ارتباطی برای سیستم های توزیع برق پیکربندی شود.

مدارشکن خلاء فضای باز کجا استفاده می شود؟

قطع کننده های مدار خلاء فضای باز معمولا در پست ها، خطوط توزیع هوایی، مدارهای تغذیه کننده، سیستم های برق صنعتی، پروژه های اتصال به شبکه انرژی تجدیدپذیر و سیستم های تامین برق زیرساخت استفاده می شوند.

چه چیزی یک مدارشکن خلاء را 'هوشمند' می کند؟

یک مدارشکن هوشمند بسته به نیاز پروژه می تواند به کنترلرها، حسگرها، عملکردهای حفاظتی، بازخورد وضعیت، منطق بسته شدن مجدد خودکار و رابط های ارتباطی مجهز شود.

آیا یک مدارشکن وکیوم در فضای باز هوشمند می تواند از کنترل از راه دور پشتیبانی کند؟

بله، کنترل از راه دور زمانی قابل پشتیبانی است که بریکر با دستگاه های کنترلی مناسب، ماژول های ارتباطی و یکپارچه سازی سیستم مطابق با الزامات پروژه پیکربندی شده باشد.

چگونه می توانم مدار شکن خلاء فضای باز مناسب را انتخاب کنم؟

انتخاب باید ولتاژ نامی، جریان نامی، جریان قطع اتصال کوتاه، سطح عایق، روش نصب، ولتاژ کنترل، پیکربندی CT/PT، عملکردهای حفاظتی، الزامات ارتباطی، ارتفاع و شرایط محیطی را در نظر بگیرد.

نتیجه گیری

قطع کننده مدار وکیوم AC ولتاژ بالا در فضای باز هوشمند چیزی بیش از یک دستگاه سوئیچینگ است. این یک بخش کلیدی از سیستم های توزیع برق مدرن است که از وقفه خطا، حفاظت فیدر، نظارت، کنترل از راه دور و اتوماسیون توزیع پشتیبانی می کند.

برای شرکت‌های برق، پیمانکاران EPC، کاربران صنعتی و پروژه‌های زیرساختی، انتخاب قطع کننده مدار خلاء فضای باز مناسب به بهبود قابلیت اطمینان منبع تغذیه، کاهش ریسک عملیات و پشتیبانی از مدیریت بلند مدت سیستم کمک می‌کند.

به دنبال قطع کننده مدار خلاء AC ولتاژ بالا در فضای باز برای پروژه پست، خط هوایی یا شبکه توزیع خود هستید؟ برای بحث در مورد سطح ولتاژ، الزامات کنترل، محیط نصب و مشخصات پروژه، با DGG Power تماس بگیرید.
