Saluran transmisi listrik sangat penting untuk menyalurkan listrik dari pembangkit listrik ke gardu induk dan, pada akhirnya, ke konsumen. Namun jalur-jalur tersebut rentan terhadap berbagai permasalahan yang dapat mengganggu aliran listrik dan menimbulkan kerusakan parah. Untuk memitigasi risiko ini, saluran transmisi listrik dilengkapi dengan pemutusan sekring, yang melindungi saluran dari arus lebih dan gangguan listrik lainnya. Artikel ini akan membahas cara kerja pemutusan sekering dan perannya dalam melindungi saluran transmisi listrik.
Apa itu pemutusan sekering?

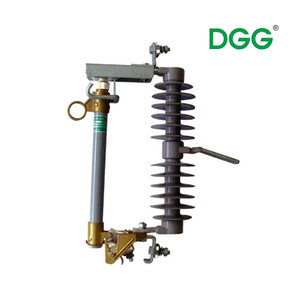

A pemutusan sekering adalah perangkat yang digunakan dalam sistem distribusi daya overhead untuk melindungi terhadap gangguan arus lebih dan arus pendek. Terdiri dari elemen sekering, mekanisme sakelar, dan isolator. Elemen sekering dirancang untuk melelehkan dan memutus rangkaian jika terjadi arus lebih atau korsleting, sehingga mencegah kerusakan lebih lanjut pada sistem tenaga.
Mekanisme sakelar memungkinkan operator mengisolasi sekring dari sistem tenaga untuk tujuan pemeliharaan atau penggantian. Insulator memberikan isolasi listrik antara potongan sekering dan struktur pendukung, biasanya tiang kayu atau beton.
Pemutusan sekering biasanya digunakan pada sistem distribusi tenaga tegangan rendah dan tegangan menengah, biasanya beroperasi pada tegangan hingga 35 kV. Mereka dipasang pada jalur distribusi overhead, biasanya di dekat trafo atau peralatan lain yang mungkin rentan terhadap gangguan arus lebih atau arus pendek.
Bagaimana cara kerja pemutusan sekering?
Ketika terjadi arus lebih atau korsleting pada sistem distribusi tenaga listrik, arus yang mengalir melalui elemen sekering meningkat melebihi kapasitas pengenalnya. Hal ini menyebabkan elemen sekering menjadi panas dan akhirnya meleleh, memutus sirkuit dan mencegah kerusakan lebih lanjut pada sistem tenaga.
Setelah sekring meleleh, mekanisme sakelar pada pemutusan sekring membuka sirkuit, mengisolasi bagian yang rusak dari sistem distribusi daya lainnya. Hal ini memungkinkan personel pemeliharaan untuk mengerjakan peralatan dengan aman tanpa risiko sengatan listrik atau kerusakan lebih lanjut.
Pemutusan sekering dirancang untuk beroperasi dengan cepat dan andal, memastikan bahwa gangguan arus lebih dan arus pendek teratasi sesegera mungkin. Hal ini membantu meminimalkan risiko kerusakan pada sistem tenaga listrik dan menjamin pasokan listrik yang berkelanjutan ke konsumen.
Jenis pemutusan sekering
Ada beberapa jenis pemutusan sekering yang digunakan dalam sistem distribusi tenaga listrik, masing-masing dengan fitur dan aplikasi uniknya. Beberapa jenis yang paling umum meliputi:
1. Pemutusan sekering pengusiran: Pemutusan sekering ini dirancang untuk mengeluarkan gas terionisasi dan logam cair yang dihasilkan oleh elemen sekering yang meleleh. Hal ini membantu memadamkan busur yang terbentuk ketika elemen sekering meleleh, mencegah kerusakan pada pemutusan sekering dan peralatan di sekitarnya.
2. Pemutusan sekering non-pengusiran: Pemutusan sekering ini dirancang untuk menampung gas terionisasi dan logam cair yang dihasilkan oleh elemen sekering yang meleleh. Mereka biasanya digunakan dalam aplikasi di mana terdapat ruang terbatas untuk mengeluarkan gas dan logam, seperti di daerah perkotaan atau di dekat peralatan sensitif.
3. Pemutusan sekering otomatis: Pemutusan sekering ini dirancang untuk diatur ulang secara otomatis setelah masalah teratasi. Hal ini menghilangkan kebutuhan akan intervensi manual dan membantu meminimalkan waktu henti pada sistem distribusi listrik.
Penerapan pemutusan sekering
Pemutusan sekering banyak digunakan dalam sistem distribusi tenaga listrik untuk melindungi terhadap gangguan arus lebih dan arus pendek. Beberapa aplikasi umum meliputi:
1. Jalur distribusi overhead: Pemutusan sekering biasanya dipasang pada jalur distribusi overhead, memberikan perlindungan untuk seluruh panjang saluran.
2. Transformator: Pemutusan sekring sering kali dipasang di dekat transformator untuk melindunginya dari gangguan arus lebih dan korsleting.
3. Gardu Induk: Pemutusan sekring digunakan di gardu induk untuk melindungi peralatan seperti pemutus arus, sakelar, dan kapasitor dari gangguan arus lebih dan arus pendek.
Kesimpulan
Pemutusan sekring memainkan peran penting dalam melindungi saluran transmisi listrik dari arus berlebih dan gangguan listrik lainnya. Dengan segera mengisolasi bagian-bagian yang rusak pada sistem tenaga, pemutusan sekering membantu meminimalkan kerusakan dan menjamin pasokan listrik yang berkelanjutan kepada konsumen. Dengan berbagai tipe yang tersedia, pemutusan sekering dapat disesuaikan untuk memenuhi kebutuhan spesifik berbagai sistem distribusi daya, menjadikannya komponen penting dalam infrastruktur kelistrikan modern.
