เครื่องตัดฟิวส์ป้องกันสายส่งไฟฟ้าของคุณได้อย่างไร?

สายส่งไฟฟ้ามีความจำเป็นสำหรับการขนส่งไฟฟ้าจากโรงไฟฟ้าไปยังสถานีไฟฟ้าย่อยและสุดท้ายไปยังผู้บริโภค อย่างไรก็ตาม สายเหล่านี้มีความเสี่ยงต่อปัญหาต่างๆ ที่อาจขัดขวางการไหลของกระแสไฟฟ้าและทำให้เกิดความเสียหายอย่างมาก เพื่อลดความเสี่ยงเหล่านี้ สายส่งไฟฟ้าจึงได้รับการติดตั้งตัวตัดฟิวส์ ซึ่งป้องกันสายไฟจากกระแสไฟเกินและข้อผิดพลาดทางไฟฟ้าอื่นๆ บทความนี้จะสำรวจว่าตัวตัดฟิวส์ทำงานอย่างไรและบทบาทในการปกป้องสายส่งไฟฟ้า

เครื่องตัดฟิวส์คืออะไร?

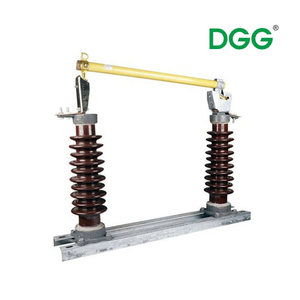

ก เครื่องตัดฟิวส์ เป็นอุปกรณ์ที่ใช้ในระบบจำหน่ายไฟฟ้าเหนือศีรษะเพื่อป้องกันกระแสไฟฟ้าเกินและการลัดวงจร ประกอบด้วยส่วนประกอบฟิวส์ กลไกสวิตช์ และฉนวน ส่วนประกอบฟิวส์ได้รับการออกแบบให้ละลายและตัดวงจรในกรณีที่มีกระแสเกินหรือลัดวงจร เพื่อป้องกันความเสียหายเพิ่มเติมต่อระบบไฟฟ้า

กลไกสวิตช์ช่วยให้ผู้ปฏิบัติงานสามารถแยกฟิวส์ออกจากระบบไฟฟ้าเพื่อการบำรุงรักษาหรือการเปลี่ยนทดแทน ฉนวนเป็นฉนวนไฟฟ้าระหว่างคัตเอาท์ฟิวส์และโครงสร้างรองรับ โดยทั่วไปจะเป็นเสาไม้หรือคอนกรีต

คัทเอาท์ฟิวส์มักใช้ในระบบจำหน่ายไฟฟ้าแรงดันต่ำและแรงดันปานกลาง โดยทั่วไปทำงานที่แรงดันไฟฟ้าสูงถึง 35 kV มีการติดตั้งบนสายจ่ายไฟเหนือศีรษะ โดยปกติจะอยู่ใกล้กับหม้อแปลงหรืออุปกรณ์อื่น ๆ ที่อาจไวต่อไฟฟ้ากระแสเกินหรือไฟฟ้าลัดวงจร

เครื่องตัดฟิวส์ทำงานอย่างไร?

เมื่อกระแสเกินหรือไฟฟ้าลัดวงจรเกิดขึ้นในระบบจำหน่ายไฟฟ้า กระแสที่ไหลผ่านส่วนประกอบฟิวส์จะเพิ่มขึ้นเกินความจุที่กำหนด สิ่งนี้ทำให้ส่วนประกอบฟิวส์ร้อนขึ้นและละลายในที่สุด ทำลายวงจรและป้องกันความเสียหายเพิ่มเติมต่อระบบไฟฟ้า

เมื่อฟิวส์ละลาย กลไกสวิตช์ในคัตเอาต์ฟิวส์จะเปิดวงจร เพื่อแยกส่วนที่ผิดพลาดออกจากส่วนที่เหลือของระบบจ่ายไฟ ช่วยให้เจ้าหน้าที่ซ่อมบำรุงทำงานกับอุปกรณ์ได้อย่างปลอดภัย โดยไม่ต้องเสี่ยงต่อไฟฟ้าช็อตหรือความเสียหายเพิ่มเติม

คัทเอาท์ฟิวส์ได้รับการออกแบบมาให้ทำงานได้อย่างรวดเร็วและเชื่อถือได้ ช่วยให้มั่นใจได้ว่ากระแสไฟเกินและการลัดวงจรจะได้รับการแก้ไขโดยเร็วที่สุด ซึ่งจะช่วยลดความเสี่ยงต่อความเสียหายต่อระบบไฟฟ้าและรับประกันการจ่ายไฟฟ้าให้กับผู้บริโภคอย่างต่อเนื่อง

ประเภทของฟิวส์คัตเอาท์

เครื่องตัดฟิวส์มีหลายประเภทที่ใช้ในระบบจำหน่ายไฟฟ้า โดยแต่ละประเภทมีคุณสมบัติและการใช้งานเฉพาะตัว ประเภทที่พบบ่อยที่สุด ได้แก่:

1. เครื่องตัดฟิวส์แบบขับไล่: เครื่องตัดฟิวส์เหล่านี้ได้รับการออกแบบมาเพื่อขับไล่ก๊าซไอออไนซ์และโลหะหลอมเหลวที่สร้างขึ้นโดยส่วนประกอบฟิวส์หลอมละลาย ซึ่งจะช่วยดับส่วนโค้งที่เกิดขึ้นเมื่อส่วนประกอบฟิวส์ละลาย ช่วยป้องกันความเสียหายต่อคัตเอาท์ฟิวส์และอุปกรณ์โดยรอบ

2. คัตเอาท์ฟิวส์แบบไม่ขับไล่: คัตเอาท์ฟิวส์เหล่านี้ได้รับการออกแบบให้มีก๊าซไอออไนซ์และโลหะหลอมเหลวที่สร้างขึ้นโดยองค์ประกอบฟิวส์หลอมละลาย โดยทั่วไปจะใช้ในการใช้งานที่มีพื้นที่จำกัดสำหรับการขับก๊าซและโลหะ เช่น ในเขตเมืองหรือใกล้กับอุปกรณ์ที่มีความละเอียดอ่อน

3. การตัดฟิวส์อัตโนมัติ: การตัดฟิวส์เหล่านี้ได้รับการออกแบบให้รีเซ็ตโดยอัตโนมัติหลังจากแก้ไขข้อผิดพลาดแล้ว ซึ่งช่วยลดความจำเป็นในการแทรกแซงด้วยตนเองและช่วยลดเวลาหยุดทำงานในระบบจำหน่ายไฟฟ้า

การประยุกต์ใช้งานตัดฟิวส์

เครื่องตัดฟิวส์ถูกนำมาใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าเพื่อป้องกันกระแสไฟฟ้าเกินและการลัดวงจร แอปพลิเคชันทั่วไปบางส่วน ได้แก่:

1. สายจ่ายไฟเหนือศีรษะ: โดยทั่วไปจะมีการติดตั้งคัตเอาท์ฟิวส์บนสายจ่ายไฟเหนือศีรษะ เพื่อป้องกันตลอดความยาวของเส้น

2. หม้อแปลง: มักจะติดตั้งฟิวส์คัตเอาท์ใกล้กับหม้อแปลงเพื่อป้องกันกระแสไฟฟ้าเกินและการลัดวงจร

3. สถานีย่อย: มีการใช้ช่องตัดฟิวส์ในสถานีย่อยเพื่อปกป้องอุปกรณ์ เช่น เซอร์กิตเบรกเกอร์ สวิตช์ และตัวเก็บประจุจากความผิดพลาดของกระแสไฟเกินและการลัดวงจร

บทสรุป

เครื่องตัดฟิวส์ มีบทบาทสำคัญในการปกป้องสายส่งไฟฟ้าจากกระแสไฟเกินและข้อผิดพลาดทางไฟฟ้าอื่นๆ การแยกส่วนที่ผิดพลาดของระบบไฟฟ้าออกอย่างรวดเร็ว การตัดฟิวส์จะช่วยลดความเสียหายให้เหลือน้อยที่สุด และรับประกันการจ่ายไฟฟ้าให้กับผู้บริโภคอย่างต่อเนื่อง เนื่องจากมีหลายประเภทให้เลือก เครื่องตัดฟิวส์จึงสามารถปรับแต่งให้ตรงกับความต้องการเฉพาะของระบบจ่ายไฟที่แตกต่างกัน ทำให้ฟิวส์เป็นองค์ประกอบสำคัญของโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่
