يعد اختيار انقطاع الصمامات جزءًا فقط من حماية المحولات. يجب أيضًا تحديد رابط المصهر القابل للاستبدال داخل الفتحة بشكل صحيح.

هذا هو المكان الذي تحدث فيه العديد من أخطاء الشراء.

يجوز للمشتري تحديد 100 ألف أو 200 ألف انقطاع الصمامات وافترض أن رابط المصهر يجب أن يكون له نفس التصنيف الحالي. في الواقع، هاتان المعلمتان مختلفتان. يصف التيار المقنن لقطع المصهر قدرة مجموعة القطع الكاملة، في حين يحدد تصنيف رابط المصهر وخصائصه الحالية متى يذوب عنصر الحماية ويزيل تيارًا غير طبيعي.

من أجل حماية محولات التوزيع، يجب أن يحقق رابط المصهر توازنًا: يجب أن يظل مستقرًا أثناء التشغيل العادي للمحول والظروف الحالية المؤقتة المتوقعة، بينما لا يزال يعمل بسرعة كافية عندما يهدد الحمل الزائد المستمر أو الخطأ المحول.

ولهذا السبب لا يمكن تحديد رابط المصهر الصحيح من جهد المحول وحده - أو ببساطة عن طريق اختيار أكبر مصهر يناسب حامل المصهر.

توفر IEC TR 62655 إرشادات التطبيق لصمامات الجهد العالي التي تزيد عن 1 كيلو فولت وتؤكد على أن تطبيق الصمامات يتضمن فهم بناء وتشغيل وسلوك تقنيات الصمامات عالية الجهد المختلفة. تغطي المواصفة القياسية IEC 60282-2 على وجه التحديد صمامات الطرد المستخدمة في أنظمة التيار المتردد التي تزيد عن 1 كيلو فولت.

تصنيف انقطاع الصمامات وتصنيف رابط الصمامات ليسا نفس الشيء

ينبغي فهم هذا التمييز قبل البدء في اختيار أي صمام للمحول.

على سبيل المثال، توفر DGG Power تكوينات انقطاع الصمامات الخارجية مع خيارات التيار المقنن 100 أمبير و200 أمبير . هذا لا يعني أن قاطع 100 أمبير يجب أن يحتوي دائمًا على وصلة مصهر 100 أمبير، أو أن قاطع 200 أمبير يجب أن يستخدم تلقائيًا رابط 200 أمبير.

يعمل انقطاع المصهر بمثابة مجموعة الدعم الكامل والاتصال والعزل وعقد المصهر. رابط المصهر هو عنصر الحماية القابل للاستبدال داخل أنبوب المصهر.

يتم تحديد تصنيف الأمبير الخاص به وفقًا للمحول ونظام الحماية بدلاً من نسخه ببساطة من لوحة القطع.

هذا التمييز مهم بشكل خاص خلال الاقتباسات. إذا طلب العميل فقط 'منصهر تسرب التيار 100 أمبير'، فلا يزال المورد بحاجة إلى مزيد من المعلومات قبل تحديد التصنيف الصحيح لوصلة المنصهر.

ابدأ بالمحول وليس المصهر

المحول هو الجهاز المحمي، لذا يجب أن يبدأ اختيار وصلة المصهر ببياناته الكهربائية.

تحدد سعة المحول والجهد الأساسي تيار الجانب الأساسي الطبيعي. تعطي هذه القيمة للمهندسين نقطة انطلاق مهمة، ولكنها ليست التقييم النهائي لوصلة المصهر.

لماذا؟

لأن المحول لا يعمل بتيار واحد ثابت تمامًا طوال حياته. قد يتعرض لأحمال زائدة مؤقتة وتيار التنشيط وظروف التشغيل العادية الأخرى التي لا ينبغي أن تتسبب في تشغيل الصمامات بشكل غير ضروري.

وفي الوقت نفسه، يجب ألا يكون حجم المصهر أكبر من اللازم إلى حد أن تظل أخطاء المحولات الحقيقية متصلة لفترة طويلة جدًا.

وبالتالي يصبح اختيار المصهر مشكلة تنسيق بدلاً من حساب بسيط للأمبير.

توضح أدلة صهر المحولات الخاصة بالشركة المصنعة ذلك بوضوح: يتم اختيار تصنيفات وصلة الصمامات الموصى بها لتحمل حمل المحول مع الحفاظ على العلاقة المرغوبة بين الحماية واستمرارية الخدمة، ويتم تقديم الجداول نفسها كدليل بدلاً من بديل لدراسة حماية أكثر تفصيلاً.

لماذا يهم المحولات Inrush

أحد الأسباب وراء عدم إمكانية مطابقة وصلة المصهر بشكل وثيق مع تيار التحميل الكامل للمحول هو تنشيط المحولات.

عندما يتم تنشيط المحول، يمكن أن يرتفع تياره الأولي بشكل مؤقت أعلى بكثير من تيار التشغيل العادي. وهذا لا يشير بالضرورة إلى وجود خطأ.

إذا كان رابط المصهر المحدد يعمل بسرعة كبيرة جدًا في هذه المنطقة، فقد يواجه المحول مشكلة في تشغيل المصهر أثناء التنشيط العادي.

من ناحية أخرى، فإن اختيار فتيل أكبر بكثير فقط لتجنب الإزعاج يضعف الحماية.

الطريقة الأفضل هي مقارنة لوصلة المصهر خاصية التيار الزمني مع ظروف تشغيل المحول المتوقعة وحدود الحماية.

هذا هو السبب في أن وصلات المصهر التي لها نفس تصنيف الأمبير لا تكون بالضرورة قابلة للتبديل من وجهة نظر الحماية. يمكن أن تتمتع عائلات وصلات الصمامات المختلفة بسرعات تشغيل مختلفة وخصائص تيار زمني مختلفة. ولذلك، توفر الشركات المصنعة لصمامات المرافق خصائص متعددة لسرعة وصلة الصمامات لمتطلبات التنسيق المختلفة.

السؤال العملي ليس ببساطة:'كم عدد أمبير هذا المصهر؟'

وهو أيضًا:'ما مدى سرعة عمل رابط المصهر هذا عند مستويات تيار مختلفة؟''

يجب أن تكون الحماية سريعة بما فيه الكفاية، ولكن ليست سريعة جدًا

تقع الحماية الجيدة لصمامات المحولات بين حالتين غير مرغوب فيهما.

إذا كان المصهر يعمل بسهولة شديدة، فقد تؤدي الظروف المؤقتة إلى مقاطعة محول سليم وإنشاء انقطاعات غير ضرورية.

إذا كان يعمل ببطء شديد، فقد يستمر التيار غير الطبيعي لفترة كافية لزيادة الضغط الحراري أو الميكانيكي على المحول.

وبالتالي فإن خاصية رابط المصهر الصحيحة تحتاج إلى التنسيق مع التحميل المسموح به للمحول وسلوك مقاومة الأخطاء.

ويجب أيضًا النظر في حماية المنبع والمصب.

على سبيل المثال، إذا كان الجانب الثانوي للمحول يتمتع بحماية منخفضة الجهد، فيجب ألا يعمل المصهر الأساسي بشكل غير ضروري لكل خطأ في اتجاه مجرى النهر والذي يجب إزالته بشكل صحيح بواسطة جهاز الحماية الثانوي. وفي الوقت نفسه، يجب أن تظل الحماية الأولية قادرة على إزالة الأخطاء التي لم تتم إزالتها بنجاح في اتجاه مجرى النهر.

وهذا هو السبب في أن الاختيار المهني يأخذ بعين الاعتبار سلسلة الحماية بأكملها ، بدلاً من التعامل مع انقطاع المصهر كجهاز معزول.

منحنيات الوقت الحالي مهمة أكثر من رقم أمبير واحد

يحكي تصنيف رابط المصهر جزءًا فقط من القصة.

يُظهر منحنى الوقت الحالي تقريبًا المدة التي يستغرقها المصهر للعمل عند مستويات مختلفة من التيار. يتيح ذلك للمهندسين مقارنة المصهر بظروف تشغيل المحولات وأجهزة الحماية الأخرى.

تخيل وصلتين منصهرتين تحملان نفس علامة الأمبير. قد يعمل أحدهما بشكل أسرع في ظل مضاعف معين من التيار المقنن، بينما قد يظل الآخر سليمًا لفترة أطول.

يمكن أن يؤثر هذا الاختلاف ماديًا على:

• تنشيط المحولات

• التسامح الزائد المؤقت.

• تنسيق الحماية النهائية؛

• وقت إزالة الأخطاء؛

• استمرارية الخدمة.

هذا هو السبب في أن استبدال وصلة المصهر فقط عن طريق مطابقة تصنيف الأمبير المطبوع يمكن أن يكون محفوفًا بالمخاطر عندما يكون للاستبدال خاصية مختلفة.

على سبيل المثال، تحدد إرشادات صمامات المرافق الخاصة بـ Eaton عائلات سرعة وصلة فتيل الطرد المتعددة وتلاحظ أن التطبيقات يمكن أن تتطلب سرعات تشغيل مختلفة.

بالنسبة للمشروع الفعلي، يجب مراجعة نوع رابط المصهر المحدد وبيانات الوقت الحالي مع معدل الأمبير.

يجب أيضًا فحص تيار العطل المتاح

لا يقتصر اختيار المصهر على الوقت الذي يبدأ فيه المصهر في الذوبان فقط.

يجب أن يكون جهاز الحماية أيضًا مناسبًا للظروف الكهربائية التي قد يتطلب الأمر انقطاعها.

بالنسبة لانقطاع الصمامات الخارجية، يجب التحقق من قدرة المقاطعة المقدرة للتجميع المحدد مقابل تيار العطل المحتمل عند نقطة التثبيت.

قد يكون للمنتج الجهد المقنن الصحيح وتيار وصلة المصهر المناسب على ما يبدو ولكنه لا يزال غير مناسب إذا تجاوز واجب انقطاع الخطأ المطلوب قدرة الجهاز.

تحدد المواصفة القياسية IEC 60282-2 متطلبات صمامات الطرد عالية الجهد المخصصة لأنظمة التيار المتردد التي تزيد عن 1 كيلو فولت، في حين تتم أيضًا معالجة قواعد الصمامات المقطوعة المعزولة بالبوليمر من خلال متطلبات الاختبار الإضافية للمواصفة IEC 60282-4.

بالنسبة للمشتريات، هذا يعني أنه يجب تقييم الجهد الكهربي وتصنيف وصلة المصهر وقدرة المقاطعة معًا ، وليس بشكل مستقل.

اتصال المحول وترتيب الحماية يمكن أن يغير التحديد

سبب آخر لعدم استخدام جدول عالمي 'transformer kVA = fuse size' هو أن تكوين المحول مهم.

لا يستخدم المحول أحادي الطور والمحول ثلاثي الطور بالضرورة نفس ترتيب المصهر. يمكن أن تؤثر تكوينات Wye وdelta وopen-delta أيضًا على كيفية حماية الموصلات الأساسية.

وبالتالي فإن جداول الدمج الخاصة بالشركة المصنعة تميز بين ترتيبات المحولات المختلفة بدلاً من تقديم قيمة تيار عالمية واحدة لكل نظام.

بالنسبة لمشاريع EPC والمرافق العامة، يجب أن يتلقى المورد بشكل مثالي مخططًا أحادي الخط أو على الأقل معلومات اتصال المحول قبل التوصية بوصلة المصهر.

يصبح هذا أكثر أهمية عندما يجب أن ينسق المصهر مع أجهزة إعادة التدوير أو الصمامات الأولية أو قواطع الدائرة الكهربائية أو معدات الحماية النهائية.

ما هي المعلومات التي يجب توفيرها لاختيار رابط الصمامات؟

لا يلزم أن يكون الاستفسار المفيد تقنيًا معقدًا، ولكن يجب أن يحتوي على معلومات كافية لفهم المحول المحمي والشبكة المحيطة به.

بالنسبة لمعظم المشاريع، فإن المعلومات التالية تعطي المورد أساسًا أفضل بكثير للتوصية:

إذا لم يكن العميل يعرف كل هذه القيم بعد، فيمكن أن توفر لوحة اسم المحول أو الرسم التخطيطي ذو الخط الواحد أو معلومات الصمامات الموجودة أو مواصفات العطاء نقطة بداية مفيدة.

خطأ شائع في الشراء: 'أحتاج إلى فيوز بقوة 200 أمبير'

لنفترض أن المشتري يطلب مصهر 200 أمبير لمحول التوزيع.

هذه الجملة يمكن أن تعني عدة أشياء مختلفة.

قد يقصد المشتري:

• مجموعة قطع الصمامات المقدرة بـ 200 أمبير؛

• حامل فيوز 200 أمبير؛

• رابط الصمامات 200 ألف ؛

• أو ببساطة منتج يشبه انقطاع 200 A الموجود.

هذه ليست نفس المتطلبات تلقائيًا.

يجب أن يوضح الاقتباس المسؤول تقنيًا المعنى المقصود قبل الإنتاج.

وهذا مهم بشكل خاص في المشاريع الدولية، حيث قد تختلف المصطلحات بين المرافق ومقاولي EPC والموزعين والمصنعين.

بدلاً من السؤال فقط:'هل تحتاج إلى 100 أمبير أم 200 أمبير؟''

المحادثة التقنية الأفضل هي:'ما هي سعة المحول لديك، والجهد الأساسي، وتصنيف أو خصائص وصلة المصهر المطلوبة، وترتيبات الحماية؟'

يمكن أن يؤدي هذا التغيير الواحد إلى منع عدد كبير من أخطاء التحديد.

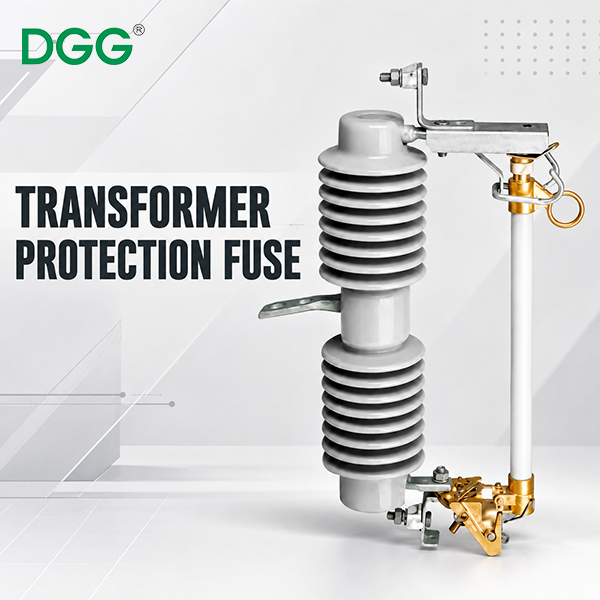

حلول انقطاع التيار الكهربائي من DGG لحماية المحولات

توفر DGG Power حلول انقطاع الصمامات الخارجية لمتطلبات الجهد المقنن من 10 كيلو فولت إلى 38 كيلو فولت ، مع 100 أمبير و200 أمبير . تكوينات التيار المقنن

تقدم الشركة أيضًا هياكل منتجات متعددة لدعم متطلبات العزل والتركيب والمشروع المختلفة.

بالنسبة للعملاء الذين يحتاجون إلى وثائق اختبار من طرف ثالث، تحدد مواد شركة DGG منصهر تسرب 15 كيلو فولت مع تقرير KEMA ومنصهر تسرب 38 كيلو فولت مع تقرير TÜV . يجب أن يتطابق التقرير المعمول به مع المنتج والتكوين الفعليين المقتبسين بدلاً من معاملته كشهادة عامة لكل انقطاع في المصهر.

يعد هذا التمييز مهمًا بشكل خاص عند شراء معدات حماية المحولات لمناقصات المرافق أو مشاريع EPC. يجب مراجعة جسم قطع المصهر وأنبوب المصهر ومتطلبات وصلة المصهر ومستوى العزل وأبعاد التركيب والوثائق الفنية كحزمة واحدة كاملة.

يمكن لـ DGG Power أيضًا دعم التكوينات الهيكلية المختلفة والتخصيص القائم على المشروع وفقًا للمواصفات الفنية للعميل.

الأسئلة المتداولة: اختيار وصلة المصهر لمحولات التوزيع

هل تصنيف وصلة المصهر هو نفس تصنيف انقطاع المصهر الحالي؟

رقم 100 A أو 200 A يصف تصنيف القطع القدرة الحالية المقدرة لمجموعة القطع. قد يكون لوصلة المصهر القابلة للاستبدال تصنيف أمبير مختلف تم تحديده وفقًا لمتطلبات المحول والحماية.

هل يمكنني تحديد رابط المصهر من محول kVA وحده؟

إن قدرة المحول مهمة، ولكنها ليست كافية في حد ذاتها. ينبغي أيضًا مراعاة الجهد الأساسي وتكوين المحول وظروف التشغيل المتوقعة وخصائص تيار وقت وصلة المصهر وتيار العطل المتاح وتنسيق الحماية.

لماذا لا تستخدم ببساطة وصلة فتيل أكبر لتجنب الإزعاج أثناء التشغيل؟

قد تظل الوصلة كبيرة الحجم مستقرة أثناء الظروف الحالية المؤقتة، ولكنها يمكن أن تقلل أيضًا من مستوى الحماية المقدمة للمحول. الهدف هو اختيار خاصية توازن بين التشغيل العادي واستمرارية الخدمة والحماية من الأخطاء.

هل تعمل وصلات المصهر التي لها نفس تصنيف الأمبير دائمًا بنفس الطريقة؟

لا. قد يكون لدى عائلات وصلات المصهر المختلفة خصائص مختلفة للتيار الزمني وسرعات التشغيل، لذلك يجب أيضًا التحقق من نوع الخاصية أو نوع رابط المصهر.

ما هي المستندات التي يجب أن أرسلها إلى DGG Power للاختيار؟

تعد لوحة اسم المحول، والجهد الأساسي، وسعة المحول، والمخطط أحادي الخط، ومعلومات رابط المصهر الموجودة، وتقييم القطع المطلوب، ومعلومات تيار العطل، ومواصفات الأداة المساعدة مفيدة بشكل خاص.

هل توفر DGG Power قواطع لصمامات التسرب بقدرة 100 أمبير و200 أمبير؟

نعم. يمكن أن توفر DGG Power تكوينات 100 أمبير و200 أمبير ضمن مجموعة منتجات انقطاع الصمامات 10-38 كيلو فولت. يجب تأكيد المواصفات النهائية لوصلة المصهر بشكل منفصل وفقًا لمتطلبات حماية المحولات.

خاتمة

لم يتم تحديد رابط فتيل المحول الصحيح عن طريق مطابقة رقم مع آخر.

تحدد قدرة المحول نقطة البداية، ولكن القرار النهائي يعتمد أيضًا على الجهد الأساسي، وتكوين المحول، وخصائص الوقت الحالي، وظروف التشغيل العادية، ومستوى الخطأ والتنسيق مع أجهزة الحماية الأخرى.

وبنفس القدر من الأهمية، يجب على المشترين التمييز بين التيار المقنن لانقطاع مصهر التسرب ومعدل الأمبير وخصائص التشغيل الخاصة بوصلة المصهر بداخله.

بالنسبة للمرافق ومقاولي EPC ومشتري معدات التوزيع، فإن توضيح هذه المعلمات قبل عرض الأسعار يمكن أن يقلل الاختيارات غير الصحيحة ويجعل تنسيق التشغيل والحماية لاحقًا أسهل بكثير.

إذا كنت تختار قواطع الصمامات المنقطعة وروابط الصمامات لمشروع محول التوزيع، فأرسل DGG Power سعة المحول الخاصة بك، والجهد الأساسي، وتكوين النظام، وتصنيف انقطاع الصمامات المطلوب، ومتطلبات الحماية ومواصفات المشروع. يمكننا مساعدتك في تقييم التكوين المناسب قبل عرض الأسعار.
