نحوه انتخاب پیوند فیوز برای حفاظت ترانسفورماتور توزیع | DGG Power

انتخاب قطع فیوز تنها بخشی از حفاظت ترانسفورماتور است. پیوند فیوز قابل تعویض در داخل برش نیز باید به درستی انتخاب شود.

اینجاست که بسیاری از اشتباهات خرید اتفاق می افتد.

خریدار ممکن است 100 A یا 200 A را مشخص کند قطع فیوز قطع شده و فرض کنید که لینک فیوز باید دارای رتبه جریان یکسان باشد. در واقع این دو پارامتر متفاوت هستند. جریان نامی قطع فیوز توانایی مجموعه قطع کامل را توصیف می کند، در حالی که رتبه بندی فیوز لینک و مشخصه جریان زمان آن تعیین می کند که عنصر محافظ چه زمانی ذوب شود و جریان غیرعادی را پاک کند.

برای حفاظت ترانسفورماتور توزیع، پیوند فیوز باید تعادل برقرار کند: باید در طول کارکرد عادی ترانسفورماتور و شرایط جریان موقت مورد انتظار پایدار بماند، در حالی که زمانی که اضافه بار یا خطای مداوم ترانسفورماتور را تهدید می‌کند، همچنان با سرعت کافی کار می‌کند.

به همین دلیل است که نمی توان پیوند فیوز صحیح را از روی ولتاژ ترانسفورماتور به تنهایی انتخاب کرد - یا صرفاً با انتخاب بزرگترین فیوز متناسب با نگهدارنده فیوز.

IEC TR 62655 راهنمایی کاربردی برای فیوزهای فشار قوی بالای 1 کیلو ولت ارائه می دهد و تأکید می کند که کاربرد فیوز شامل درک ساخت، عملکرد و رفتار فن آوری های مختلف فیوز فشار قوی است. IEC 60282-2 به طور خاص فیوزهای خروجی مورد استفاده در سیستم های AC بالای 1 کیلو ولت را پوشش می دهد.

رتبه بندی فیوز قطع و رتبه بندی فیوز پیوند یکسان نیستند

این تمایز باید قبل از شروع انتخاب فیوز ترانسفورماتور درک شود.

برای مثال، DGG Power پیکربندی‌های قطع فیوز خروجی در فضای باز را با گزینه‌های 100 A و 200 A ارائه می‌دهد . این بدان معنا نیست که یک بریدگی 100 آمپر باید همیشه دارای یک لینک فیوز 100 A باشد، یا اینکه یک برش 200 A باید به طور خودکار از یک لینک 200 A استفاده کند.

قطع فیوز به عنوان پشتیبانی کامل، تماس، عایق و مجموعه نگهدارنده فیوز عمل می کند. پیوند فیوز عنصر محافظ قابل تعویض در داخل لوله فیوز است.

درجه آمپر آن با توجه به ترانسفورماتور و سیستم حفاظتی انتخاب می شود نه اینکه صرفاً از روی پلاک برش کپی شود.

این تمایز به ویژه در هنگام نقل قول مهم است. اگر مشتری فقط یک 'فیوز 100 آمپری' درخواست کند، تامین کننده هنوز قبل از تعیین رتبه بندی فیوز پیوند صحیح به اطلاعات بیشتری نیاز دارد.

با ترانسفورماتور شروع کنید، نه فیوز

ترانسفورماتور تجهیزات محافظت شده است، بنابراین انتخاب فیوز پیوند باید با داده های الکتریکی آن شروع شود.

ظرفیت ترانسفورماتور و ولتاژ اولیه جریان معمولی سمت اولیه را تعیین می کند. این مقدار به مهندسان نقطه شروع مهمی می دهد، اما رتبه بندی فیوز لینک نهایی نیست.

چرا؟

زیرا یک ترانسفورماتور در طول عمر خود با یک جریان کاملاً ثابت کار نمی کند. ممکن است اضافه بارهای موقت، جریان برق و سایر شرایط عملیاتی عادی را تجربه کند که نباید باعث عملکرد غیر ضروری فیوز شود.

در عین حال، فیوز نباید آنقدر بزرگ شود که خطاهای اصلی ترانسفورماتور برای مدت طولانی متصل بماند.

بنابراین انتخاب فیوز به جای یک محاسبه آمپر ساده به یک مشکل هماهنگی تبدیل می شود.

راهنماهای فیوزینگ ترانسفورماتور سازنده به وضوح این را نشان می دهد: رتبه بندی فیوز پیوند توصیه شده برای حمل بار ترانسفورماتور در حالی که رابطه مطلوب بین حفاظت و تداوم سرویس حفظ می شود، انتخاب می شوند، و جداول خود به عنوان راهنما به جای جایگزینی برای مطالعه حفاظتی دقیق تر ارائه می شوند.

چرا ترانسفورماتور هجوم مهم است

یکی از دلایلی که پیوند فیوز را نمی توان به سادگی با جریان بار کامل ترانسفورماتور مطابقت داد، انرژی دهی ترانسفورماتور است.

هنگامی که یک ترانسفورماتور روشن می شود، جریان اولیه آن می تواند به طور موقت بسیار بالاتر از جریان عملکرد عادی خود باشد. این لزوماً نشان دهنده نقص نیست.

اگر پیوند فیوز انتخابی خیلی سریع در این ناحیه کار کند، ترانسفورماتور ممکن است در طول برق رسانی معمولی کار فیوز مزاحم را تجربه کند.

از سوی دیگر، انتخاب یک فیوز بسیار بزرگتر تنها برای جلوگیری از عملکرد مزاحم، حفاظت را ضعیف می کند.

روش بهتر این است که فیوز لینک را مشخصه زمانی-جریان با شرایط عملیاتی مورد انتظار ترانسفورماتور و محدودیت های حفاظتی مقایسه کنید.

به همین دلیل است که دو فیوز با درجه آمپر یکسان از نظر حفاظتی لزوماً قابل تعویض نیستند. خانواده‌های فیوز-لینک مختلف می‌توانند سرعت‌های عملیاتی و ویژگی‌های جریان زمانی متفاوتی داشته باشند. بنابراین سازندگان فیوزهای کاربردی ویژگی های سرعت اتصال فیوز متعدد را برای نیازهای هماهنگی مختلف ارائه می دهند.

سوال عملی به سادگی این نیست: 'این فیوز چند آمپر است؟'

همچنین این است: 'این پیوند فیوز خاص با چه سرعتی در سطوح مختلف فعلی کار می کند؟'

حفاظت باید به اندازه کافی سریع باشد، اما نه خیلی سریع

محافظ فیوز ترانسفورماتور خوب بین دو موقعیت ناخواسته قرار می گیرد.

اگر فیوز خیلی راحت کار کند، شرایط موقت ممکن است یک ترانسفورماتور سالم را قطع کند و قطعی های غیرضروری ایجاد کند.

اگر خیلی آهسته عمل کند، جریان غیرعادی ممکن است به اندازه کافی ادامه یابد تا فشار حرارتی یا مکانیکی روی ترانسفورماتور افزایش یابد.

بنابراین مشخصه فیوز پیوند صحیح باید با بارگذاری مجاز ترانسفورماتور و رفتار مقاومت در برابر خطا هماهنگ شود.

حفاظت بالادست و پایین دست نیز باید در نظر گرفته شود.

به عنوان مثال، اگر سمت ثانویه ترانسفورماتور دارای حفاظت ولتاژ پایین باشد، فیوز اولیه نباید بی جهت برای هر عیب پایین دستی که باید به درستی توسط دستگاه محافظ ثانویه پاک شود، کار کند. در عین حال، حفاظت اولیه باید قادر به پاک کردن خطاهایی باشد که در پایین دست با موفقیت حذف نشده اند.

به همین دلیل است که انتخاب حرفه ای کل زنجیره حفاظتی را در نظر می گیرد.به جای تلقی کردن فیوز به عنوان یک وسیله ایزوله،

منحنی های زمان-جریان بیشتر از یک عدد آمپر اهمیت دارند

رتبه بندی فیوز لینک تنها بخشی از داستان را بیان می کند.

منحنی زمان-جریان آن تقریباً مدت زمان کارکرد فیوز در سطوح مختلف جریان را نشان می دهد. این به مهندسان اجازه می دهد تا فیوز را با شرایط عملکرد ترانسفورماتور و سایر وسایل حفاظتی مقایسه کنند.

دو فیوز را تصور کنید که علامت آمپر یکسانی دارند. یکی ممکن است تحت مضرب خاصی از جریان نامی سریعتر عمل کند، در حالی که دیگری ممکن است مدت بیشتری دست نخورده باقی بماند.

این تفاوت می تواند به طور مادی بر:

• انرژی دهی ترانسفورماتور؛

• تحمل اضافه بار موقت؛

• هماهنگی حفاظت پایین دست؛

• زمان رفع عیب؛

• تداوم خدمات

به همین دلیل است که تعویض فیوز فقط با مطابقت با درجه آمپر چاپی می تواند خطرناک باشد، زمانی که تعویض دارای ویژگی متفاوتی باشد.

برای مثال، راهنمای فیوزهای کاربردی Eaton، چندین خانواده سرعت اتصال فیوز خروجی را شناسایی می‌کند و خاطرنشان می‌کند که برنامه‌ها می‌توانند به سرعت‌های عملیاتی متفاوتی نیاز داشته باشند.

بنابراین برای یک پروژه واقعی، نوع فیوز لینک مشخص شده و داده‌های جریان زمان باید همراه با درجه آمپر بررسی شوند.

جریان خطای موجود نیز باید بررسی شود

انتخاب فیوز فقط مربوط به زمانی نیست که فیوز شروع به ذوب شدن می کند.

دستگاه محافظ همچنین باید برای شرایط الکتریکی که ممکن است نیاز به قطع آن باشد، مناسب باشد.

برای قطع فیوز در فضای باز، قابلیت قطع نامی مجموعه انتخاب شده باید در برابر جریان خطای احتمالی در نقطه نصب بررسی شود.

یک محصول ممکن است دارای ولتاژ نامی صحیح و جریان فیوز لینک ظاهرا مناسب باشد، اما اگر وظیفه وقفه مورد نیاز دستگاه بیش از توانایی دستگاه باشد، همچنان نامناسب باشد.

IEC 60282-2 الزاماتی را برای فیوزهای خروجی ولتاژ بالا در نظر گرفته شده برای سیستم های AC بالاتر از 1 کیلو ولت ایجاد می کند، در حالی که پایه های فیوز قطع کننده عایق پلیمری نیز توسط الزامات آزمایش اضافی IEC 60282-4 مورد توجه قرار می گیرند.

برای تدارکات، این بدان معناست که ولتاژ، رتبه بندی فیوز و قابلیت وقفه باید با هم ارزیابی شوند ، نه به طور مستقل.

اتصال ترانسفورماتور و آرایش حفاظتی می تواند انتخاب را تغییر دهد

دلیل دیگر برای استفاده نکردن از جدول جهانی 'Transformer kVA = Fuse size' این است که پیکربندی ترانسفورماتور مهم است.

ترانسفورماتور تک فاز و ترانسفورماتور سه فاز لزوماً از آرایش فیوز یکسان استفاده نمی کنند. پیکربندی‌های Wye، Delta و Open-Selta نیز می‌توانند بر نحوه محافظت از هادی‌های اولیه تأثیر بگذارند.

بنابراین جداول فیوزینگ سازنده به جای ارائه یک مقدار جریان جهانی برای هر سیستم، بین ترتیبات مختلف ترانسفورماتور متمایز می شود.

برای پروژه‌های EPC و ابزار، تامین‌کننده باید قبل از توصیه پیوند فیوز، نمودار تک خطی یا حداقل اطلاعات اتصال ترانسفورماتور را دریافت کند.

این موضوع زمانی اهمیت بیشتری پیدا می‌کند که فیوز باید با بازگیرها، فیوزهای بالادست، قطع کننده‌های مدار یا تجهیزات حفاظتی پایین‌دست هماهنگ شود.

برای انتخاب فیوز لینک چه اطلاعاتی باید ارائه شود؟

یک پرسش فنی مفید نیازی به پیچیده نیست، اما باید حاوی اطلاعات کافی برای درک ترانسفورماتور محافظت شده و شبکه اطراف آن باشد.

برای اکثر پروژه ها، اطلاعات زیر مبنای بسیار بهتری را برای توصیه به تامین کننده می دهد:

اگر مشتری هنوز همه این مقادیر را نمی داند، یک پلاک نام ترانسفورماتور، نمودار تک خطی، اطلاعات فیوز موجود یا مشخصات مناقصه می تواند نقطه شروع مفیدی باشد.

یک اشتباه رایج در خرید: 'من به یک فیوز 200 نیاز دارم'

فرض کنید یک خریدار برای یک ترانسفورماتور توزیع یک فیوز خروجی 200 آمپر می خواهد.

این جمله می تواند چندین معنی متفاوت داشته باشد.

ممکن است منظور خریدار:

• یک مجموعه قطع فیوز 200 آمپر؛

• نگهدارنده فیوز 200 A;

• یک فیوز 200 A;

• یا به سادگی محصولی که شبیه یک برش 200 A موجود است.

اینها به طور خودکار الزامات یکسانی نیستند.

یک نقل قول فنی مسئول باید معنای مورد نظر را قبل از تولید روشن کند.

این امر به ویژه در پروژه های بین المللی مهم است، جایی که ممکن است اصطلاحات بین شرکت های برق، پیمانکاران EPC، توزیع کنندگان و تولید کنندگان متفاوت باشد.

به جای اینکه فقط بپرسید: 'آیا به 100 A نیاز دارید یا 200 A؟'

یک مکالمه فنی بهتر این است: 'ظرفیت ترانسفورماتور، ولتاژ اولیه، رتبه یا مشخصه فیوز لینک مورد نیاز و ترتیب حفاظت چقدر است؟'

این یک تغییر می تواند از تعداد زیادی از خطاهای انتخابی جلوگیری کند.

DGG Power Fuse Cutout Solutions for Transformer Protection

DGG Power راه‌حل‌های قطع فیوز خروجی در فضای باز را برای نیازهای ولتاژ نامی از 10 کیلو ولت تا 38 کیلوولت ، با 100 و 200 آمپر تامین می‌کند. پیکربندی‌های جریان نامی

این شرکت همچنین چندین ساختار محصول را برای پشتیبانی از عایق بندی، نصب و نیازهای مختلف پروژه ارائه می دهد.

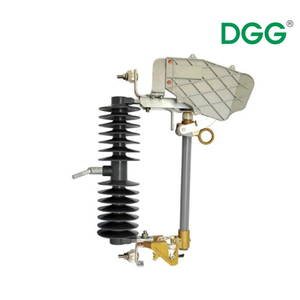

برای مشتریانی که به اسناد آزمایش شخص ثالث نیاز دارند، مواد شرکت DGG یک فیوز خروجی 15 کیلوولت را با گزارش KEMA و یک فیوز خروجی 38 کیلوولت را با گزارش TÜV شناسایی می‌کند . گزارش قابل اجرا باید با محصول و پیکربندی واقعی قیمت گذاری شده مطابقت داشته باشد تا اینکه به عنوان گواهی عمومی برای هر قطع فیوز تلقی شود.

این تمایز به ویژه زمانی مهم است که تجهیزات حفاظت ترانسفورماتور برای مناقصه های شهری یا پروژه های EPC خریداری می شود. بدنه قطع فیوز، لوله فیوز، نیاز به فیوز لینک، سطح عایق، ابعاد نصب و مستندات فنی باید به عنوان یک بسته کامل بررسی شود.

DGG Power همچنین می تواند پیکربندی های مختلف ساختاری و سفارشی سازی مبتنی بر پروژه را با توجه به مشخصات فنی مشتری پشتیبانی کند.

سؤالات متداول: انتخاب فیوز پیوند برای ترانسفورماتورهای توزیع

آیا درجه بندی فیوز پیوند با جریان نامی قطع فیوز یکسان است؟

شماره قطعی 100 A یا 200 A قابلیت جریان نامی مجموعه قطع را توصیف می کند. پیوند فیوز قابل تعویض ممکن است دارای درجه آمپر متفاوتی باشد که با توجه به ترانسفورماتور و الزامات حفاظتی انتخاب شده است.

آیا می توانم لینک فیوز را از ترانسفورماتور kVA به تنهایی انتخاب کنم؟

ظرفیت ترانسفورماتور مهم است، اما به تنهایی کافی نیست. ولتاژ اولیه، پیکربندی ترانسفورماتور، شرایط عملیاتی مورد انتظار، ویژگی های زمانی-جریان فیوز، جریان خطای موجود و هماهنگی حفاظت نیز باید در نظر گرفته شود.

چرا به سادگی از یک فیوز بزرگتر برای جلوگیری از عملکرد مزاحم استفاده نکنید؟

یک پیوند بزرگ ممکن است در شرایط فعلی موقت ثابت بماند، اما همچنین می تواند سطح حفاظت ارائه شده برای ترانسفورماتور را کاهش دهد. هدف انتخاب مشخصه ای است که عملکرد عادی، تداوم سرویس و حفاظت از خطا را متعادل کند.

آیا فیوزهای با درجه آمپر یکسان همیشه یکسان عمل می کنند؟

خیر. خانواده‌های فیوز لینک ممکن است ویژگی‌های جریان زمانی و سرعت عملکرد متفاوتی داشته باشند، بنابراین مشخصه یا نوع پیوند فیوز نیز باید بررسی شود.

چه مدارکی را برای انتخاب به DGG Power ارسال کنم؟

پلاک نام ترانسفورماتور، ولتاژ اولیه، ظرفیت ترانسفورماتور، نمودار تک خطی، اطلاعات فیوز لینک موجود، رتبه قطع مورد نیاز، اطلاعات جریان خطا و مشخصات ابزار به ویژه مفید هستند.

آیا DGG Power فیوزهای خروجی 100 A و 200 A را ارائه می دهد؟

بله. DGG Power می تواند تنظیمات 100 A و 200 A را در محدوده محصول قطع فیوز 10-38 کیلوولت خود ارائه دهد. مشخصات نهایی فیوز لینک باید به طور جداگانه مطابق با نیاز حفاظت ترانسفورماتور تأیید شود.

نتیجه گیری

پیوند فیوز ترانسفورماتور صحیح با تطبیق یک عدد با عدد دیگر انتخاب نمی شود.

ظرفیت ترانسفورماتور نقطه شروع را تعیین می کند، اما تصمیم نهایی به ولتاژ اولیه، پیکربندی ترانسفورماتور، ویژگی های زمان-جریان، شرایط عملیاتی عادی، سطح خطا و هماهنگی با سایر وسایل حفاظتی نیز بستگی دارد.

به همان اندازه مهم، خریداران باید بین جریان نامی قطع فیوز و درجه آمپر و ویژگی عملکرد فیوز در داخل آن تمایز قائل شوند..

برای شرکت‌های برق، پیمانکاران EPC و خریداران تجهیزات توزیع، شفاف‌سازی این پارامترها قبل از قیمت‌گذاری می‌تواند انتخاب‌های نادرست را کاهش دهد و راه‌اندازی و هماهنگی حفاظت بعدی را بسیار آسان‌تر کند.

اگر در حال انتخاب فیوزهای قطع و فیوز برای پروژه ترانسفورماتور توزیع هستید، ظرفیت ترانسفورماتور، ولتاژ اولیه، پیکربندی سیستم، درجه قطع فیوز مورد نیاز، الزامات حفاظتی و مشخصات پروژه را به DGG Power ارسال کنید. ما می توانیم به شما کمک کنیم تا یک پیکربندی مناسب را قبل از نقل قول ارزیابی کنید.
