퓨즈 컷아웃 선택은 변압기 보호의 일부일 뿐입니다. 컷아웃 내부의 교체 가능한 퓨즈 링크도 올바르게 선택해야 합니다..

여기서 구매 실수가 많이 발생합니다.

구매자는 100A 또는 200A를 지정할 수 있습니다. 드롭아웃 퓨즈 컷아웃을 선택 하고 퓨즈 링크의 전류 정격이 동일해야 한다고 가정합니다. 실제로 이들은 서로 다른 두 가지 매개변수입니다. 퓨즈 컷아웃의 정격 전류는 전체 컷아웃 어셈블리의 성능을 설명하는 반면, 퓨즈 링크 정격과 시간-전류 특성은 보호 요소가 녹아 비정상적인 전류를 제거하는 시기를 결정합니다.

배전 변압기 보호를 위해 퓨즈 링크는 균형을 유지해야 합니다. 정상적인 변압기 작동 및 예상되는 임시 전류 조건에서는 안정적으로 유지되어야 하며, 지속적인 과부하 또는 결함이 변압기를 위협할 때 충분히 빠르게 작동해야 합니다.

그렇기 때문에 변압기 전압만으로는 또는 단순히 퓨즈 홀더에 맞는 가장 큰 퓨즈를 선택하여 올바른 퓨즈 링크를 선택할 수 없습니다.

IEC TR 62655는 1kV 이상의 고전압 퓨즈에 대한 적용 지침을 제공하고 퓨즈 적용에는 다양한 고전압 퓨즈 기술의 구성, 작동 및 동작을 이해하는 것이 포함된다는 점을 강조합니다. IEC 60282-2는 특히 1kV 이상의 AC 시스템에 사용되는 방출 퓨즈를 다룹니다.

퓨즈 컷아웃 등급과 퓨즈 링크 등급은 동일하지 않습니다.

변압기 퓨즈 선택을 시작하기 전에 이러한 차이점을 이해해야 합니다.

예를 들어, DGG Power는 100A 및 200A 정격 전류 옵션을 갖춘 실외 드롭아웃 퓨즈 컷아웃 구성을 제공합니다 . 이는 100A 컷아웃에 항상 100A 퓨즈 링크가 포함되어야 한다거나 200A 컷아웃이 자동으로 200A 링크를 사용해야 한다는 의미는 아닙니다.

퓨즈 컷아웃은 완전한 지지대, 접점, 절연체 및 퓨즈 고정 어셈블리 역할을 합니다. 퓨즈 링크는 퓨즈 튜브 내부의 교체 가능한 보호 요소입니다.

암페어 정격은 단순히 컷아웃 명판에서 복사하는 것이 아니라 변압기 및 보호 시스템에 따라 선택됩니다.

이러한 구별은 인용 시 특히 중요합니다. 고객이 '100A 드롭아웃 퓨즈'만 요청하는 경우에도 공급업체는 올바른 퓨즈 링크 등급을 결정하기 전에 추가 정보가 필요합니다.

퓨즈가 아닌 변압기부터 시작하세요

변압기는 보호 장비이므로 퓨즈 링크 선택은 전기 데이터부터 시작해야 합니다.

변압기 용량과 1차 전압에 따라 정상적인 1차측 전류가 결정됩니다. 이 값은 엔지니어에게 중요한 출발점을 제공하지만 최종 퓨즈 링크 등급은 아닙니다..

왜?

변압기는 수명 동안 완벽하게 일정한 전류로 작동하지 않기 때문입니다. 불필요한 퓨즈 작동을 유발하지 않는 일시적인 과부하, 통전 전류 및 기타 정상적인 작동 조건이 발생할 수 있습니다.

동시에, 퓨즈는 순정 변압기 결함이 너무 오랫동안 연결된 상태로 유지될 정도로 너무 커서는 안 됩니다.

따라서 퓨즈 선택은 단순한 암페어 계산이 아닌 조정 문제가 됩니다.

제조업체 변압기 퓨즈 가이드는 이를 명확하게 설명합니다. 보호와 서비스 연속성 사이의 원하는 관계를 유지하면서 변압기 부하를 전달하기 위해 권장되는 퓨즈 링크 등급이 선택되며 표 자체는 보다 자세한 보호 연구를 대체하기보다는 지침으로 제시됩니다.

변압기 유입이 중요한 이유

퓨즈 링크를 변압기 전부하 전류와 밀접하게 일치시킬 수 없는 이유 중 하나는 변압기 에너지 공급입니다.

변압기에 전원이 공급되면 1차 전류가 일시적으로 정상 작동 전류보다 훨씬 높아질 수 있습니다. 이것이 반드시 결함을 나타내는 것은 아닙니다.

선택한 퓨즈 링크가 이 영역에서 너무 빠르게 작동하는 경우 정상적인 전원 공급 중에 변압기에 불필요한 퓨즈 작동이 발생할 수 있습니다.

반면, 불필요한 작동을 피하기 위해 훨씬 더 큰 퓨즈를 선택하면 보호 기능이 약해집니다.

더 나은 접근 방식은 퓨즈 링크의 시간-전류 특성을 예상되는 변압기 작동 조건 및 보호 한계와 비교하는 것입니다.

이것이 동일한 전류 정격을 가진 두 개의 퓨즈 링크가 보호 관점에서 반드시 상호 교환 가능하지 않은 이유입니다. 다양한 퓨즈 링크 제품군은 서로 다른 작동 속도와 시간-전류 특성을 가질 수 있습니다. 따라서 유틸리티 퓨즈 제조업체는 다양한 조정 요구 사항에 맞는 여러 퓨즈 링크 속도 특성을 제공합니다.

실질적인 질문은 단순히 '이 퓨즈는 몇 암페어입니까?'가 아닙니다.

또한 다음과 같습니다.'이 특정 퓨즈 링크가 다양한 전류 레벨에서 얼마나 빨리 작동합니까?'

보호는 충분히 빨라야 하지만 너무 빨라서는 안 됩니다.

좋은 변압기 퓨즈 보호는 원치 않는 두 가지 상황 사이에 있습니다.

퓨즈가 너무 쉽게 작동하면 일시적인 조건으로 인해 정상적인 변압기가 중단되고 불필요한 정전이 발생할 수 있습니다.

너무 느리게 작동하면 비정상적인 전류가 변압기의 열적 또는 기계적 스트레스를 증가시킬 만큼 오랫동안 계속될 수 있습니다.

따라서 올바른 퓨즈 링크 특성은 변압기의 허용 부하 및 내결함성 동작과 조화를 이루어야 합니다.

업스트림 및 다운스트림 보호도 고려해야 합니다.

예를 들어, 변압기 2차측에 저전압 보호 기능이 있는 경우 2차 보호 장치에 의해 적절하게 제거되어야 하는 모든 다운스트림 오류에 대해 1차 퓨즈가 불필요하게 작동해서는 안 됩니다. 동시에 1차 보호는 다운스트림에서 성공적으로 제거되지 않은 오류를 해결할 수 있는 능력을 유지해야 합니다.

이것이 전문적인 선택 전체 보호 체인을 고려하는 이유입니다.이 퓨즈 컷아웃을 격리된 장치로 취급하기보다는

시간-전류 곡선은 단일 암페어 수치보다 더 중요합니다

퓨즈 링크 등급은 전체 내용의 일부만을 알려줍니다.

시간-전류 곡선은 퓨즈가 다양한 전류 수준에서 작동하는 데 걸리는 대략적인 시간을 보여줍니다. 이를 통해 엔지니어는 퓨즈를 변압기 작동 조건 및 기타 보호 장치와 비교할 수 있습니다.

동일한 암페어 표시가 있는 두 개의 퓨즈 링크를 상상해 보십시오. 하나는 정격 전류의 특정 배수에서 더 빠르게 작동할 수 있는 반면 다른 하나는 더 오랫동안 그대로 유지될 수 있습니다.

이러한 차이는 다음에 실질적인 영향을 미칠 수 있습니다.

• 변압기 통전;

• 일시적인 과부하 내성;

• 하류 보호 조정;

• 오류 제거 시간;

• 서비스의 연속성.

이것이 바로 인쇄된 암페어 등급만 일치시키는 것만으로는 퓨즈 링크를 교체하는 것이 교체 특성이 다른 경우 위험할 수 있는 이유입니다.

예를 들어, Eaton의 유틸리티 퓨즈 지침에서는 여러 배출 퓨즈 링크 속도 제품군을 식별하고 애플리케이션에 서로 다른 작동 속도가 필요할 수 있음을 명시합니다.

따라서 실제 프로젝트의 경우 지정된 퓨즈 링크 유형 및 시간-전류 데이터를 전류 정격과 함께 검토해야 합니다.

사용 가능한 오류 전류도 확인해야 합니다.

퓨즈 선택은 퓨즈가 녹기 시작하는 시점에만 국한되지 않습니다.

보호 장치는 차단이 필요할 수 있는 전기적 조건에도 적합해야 합니다.

실외 드롭아웃 퓨즈 컷아웃의 경우 선택한 어셈블리의 정격 차단 성능을 설치 지점의 예상 고장 전류와 비교하여 확인해야 합니다.

제품은 올바른 정격 전압과 적절한 퓨즈 링크 전류를 가질 수 있지만 필요한 오류 차단 의무가 장치의 성능을 초과하는 경우 여전히 부적절할 수 있습니다.

IEC 60282-2는 1kV 이상의 AC 시스템용 고전압 방출 퓨즈에 대한 요구 사항을 설정하는 반면, 폴리머 절연 컷아웃 퓨즈 베이스는 IEC 60282-4의 추가 테스트 요구 사항으로도 해결됩니다.

조달의 경우 이는 전압, 퓨즈 링크 정격 및 차단 기능을 독립적으로 평가하기보다는 함께 평가해야 함을 의미합니다.

변압기 연결 및 보호 배열로 선택이 변경될 수 있음

범용 '변압기 kVA = 퓨즈 크기' 표를 사용하지 않는 또 다른 이유는 변압기 구성이 중요하기 때문입니다.

단상 변압기와 3상 변압기는 반드시 동일한 퓨즈 배열을 사용할 필요는 없습니다. 와이(Wye), 델타 및 오픈 델타 구성은 1차 컨덕터가 보호되는 방식에도 영향을 미칠 수 있습니다.

따라서 제조업체 퓨징 테이블은 모든 시스템에 대해 하나의 범용 전류 값을 제시하는 대신 다양한 변압기 배열을 구별합니다.

EPC 및 유틸리티 프로젝트의 경우 공급업체는 퓨즈 링크를 권장하기 전에 단선 다이어그램이나 최소한 변압기 연결 정보를 이상적으로 받아야 합니다.

이는 퓨즈가 리클로저, 업스트림 퓨즈, 회로 차단기 또는 다운스트림 보호 장비와 조화를 이루어야 하는 경우 더욱 중요해집니다.

퓨즈-링크 선택을 위해 어떤 정보를 제공해야 합니까?

기술적으로 유용한 조사는 복잡할 필요는 없지만 보호되는 변압기와 주변 네트워크를 이해하는 데 충분한 정보를 포함해야 합니다.

대부분의 프로젝트에서 다음 정보는 공급업체에게 권장할 수 있는 훨씬 더 나은 기반을 제공합니다.

고객이 아직 이러한 값을 모두 알지 못하는 경우 변압기 명판, 단선 다이어그램, 기존 퓨즈 정보 또는 입찰 사양이 유용한 출발점이 될 수 있습니다.

흔한 구매 실수: '200A 퓨즈가 필요해요'

구매자가 배전 변압기용 200A 드롭아웃 퓨즈를 요청한다고 가정해 보겠습니다.

그 문장은 여러 가지 다른 의미를 가질 수 있습니다.

구매자는 다음을 의미할 수 있습니다.

• 200A 정격 퓨즈 컷아웃 어셈블리;

• 200A 퓨즈 홀더;

• 200A 퓨즈 링크;

• 또는 단순히 기존 200A 컷아웃처럼 보이는 제품일 수도 있습니다.

이는 자동으로 동일한 요구 사항이 아닙니다.

기술적으로 책임 있는 견적은 생산 전에 의도된 의미를 명확히 해야 합니다.

이는 유틸리티, EPC 계약자, 유통업체 및 제조업체 간에 용어가 다를 수 있는 국제 프로젝트에서 특히 중요합니다.

단지 다음과 같이 질문하는 대신:'100A가 필요합니까, 아니면 200A가 필요합니까?'

더 나은 기술 대화는 다음과 같습니다.'변압기 용량, 1차 전압, 필요한 퓨즈 링크 정격 또는 특성, 보호 배열은 무엇입니까?'

그 하나의 변경으로 수많은 선택 오류를 방지할 수 있습니다.

변압기 보호를 위한 DGG 전력 퓨즈 컷아웃 솔루션

DGG Power는 위한 실외 드롭아웃 퓨즈 컷아웃 솔루션을 공급합니다 . 10kV~38kV의 정격 전압 요구 사항을 으로 100A 및 200A 정격 전류 구성

또한 이 회사는 다양한 단열재, 설치 및 프로젝트 요구 사항을 지원하기 위해 다양한 제품 구조를 제공합니다.

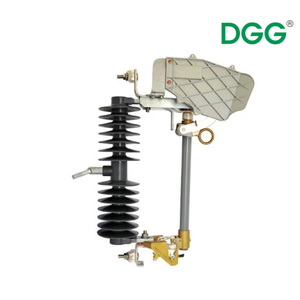

제3자 테스트 문서가 필요한 고객을 위해 DGG의 회사 자료에는 KEMA 보고서가 있는 15kV 드롭아웃 퓨즈 와 TÜV 보고서가 있는 38kV 드롭아웃 퓨즈가 식별되어 있습니다 . 해당 보고서는 모든 퓨즈 컷아웃에 대한 일반 인증으로 취급되기보다는 실제 견적 제품 및 구성과 일치해야 합니다.

이러한 구별은 유틸리티 입찰이나 EPC 프로젝트를 위해 변압기 보호 장비를 구매할 때 특히 중요합니다. 퓨즈 컷아웃 본체, 퓨즈 튜브, 퓨즈 링크 요구 사항, 절연 수준, 설치 치수 및 기술 문서를 하나의 완전한 패키지로 검토해야 합니다.

DGG Power는 고객의 기술 사양에 따라 다양한 구조 구성과 프로젝트 기반 맞춤화도 지원할 수 있습니다.

FAQ: 배전 변압기용 퓨즈-링크 선택

퓨즈 링크 정격은 퓨즈 컷아웃 정격 전류와 동일합니까?

번호 100A 또는 200A 컷아웃 정격은 컷아웃 어셈블리의 정격 전류 용량을 나타냅니다. 교체 가능한 퓨즈 링크는 변압기 및 보호 요구 사항에 따라 선택된 암페어 정격이 다를 수 있습니다.

변압기 kVA에서만 퓨즈 링크를 선택할 수 있습니까?

변압기 용량은 중요하지만 그 자체로는 충분하지 않습니다. 1차 전압, 변압기 구성, 예상 작동 조건, 퓨즈 링크 시간-전류 특성, 사용 가능한 고장 전류 및 보호 조정도 고려해야 합니다.

성가신 작동을 피하기 위해 더 큰 퓨즈 링크를 사용하면 어떨까요?

대형 링크는 일시적인 전류 조건 동안 안정적으로 유지될 수 있지만 변압기에 제공되는 보호 수준을 낮출 수도 있습니다. 목표는 정상 작동, 서비스 연속성 및 오류 보호 간의 균형을 맞추는 특성을 선택하는 것입니다.

동일한 암페어 등급의 퓨즈 링크는 항상 동일한 방식으로 작동합니까?

아니요. 퓨즈 링크 제품군에 따라 시간-전류 특성과 작동 속도가 다를 수 있으므로 특성이나 퓨즈 링크 유형도 확인해야 합니다.

선정을 위해 DGG Power에 어떤 서류를 보내야 합니까?

변압기 명판, 1차 전압, 변압기 용량, 단선 다이어그램, 기존 퓨즈 링크 정보, 필수 차단 등급, 고장 전류 정보 및 유틸리티 사양이 특히 유용합니다.

DGG Power는 100A 및 200A 드롭아웃 퓨즈 컷아웃을 제공합니까?

예. DGG Power는 10~38kV 퓨즈 컷아웃 제품 범위 내에서 100A 및 200A 구성을 제공할 수 있습니다. 최종 퓨즈 링크 사양은 변압기 보호 요구 사항에 따라 별도로 확인되어야 합니다.

결론

한 번호를 다른 번호와 일치시켜서 올바른 변압기 퓨즈 링크가 선택되지는 않습니다.

변압기 용량은 출발점을 설정하지만 최종 결정은 1차 전압, 변압기 구성, 시간-전류 특성, 정상 작동 조건, 결함 수준 및 기타 보호 장치와의 조정에 따라 달라집니다.

마찬가지로 중요한 점은 구매자가 드롭아웃 퓨즈 컷아웃의 정격 전류 와 내부 퓨즈 링크의 암페어 정격 및 작동 특성을 구별해야 한다는 것입니다..

유틸리티, EPC 계약자 및 배전 장비 구매자의 경우 견적을 내기 전에 이러한 매개변수를 명확히 하면 잘못된 선택을 줄이고 나중에 시운전 및 보호 조정을 훨씬 쉽게 할 수 있습니다.

배전 변압기 프로젝트를 위해 드롭아웃 퓨즈 컷아웃 및 퓨즈 링크를 선택하는 경우 변압기 용량, 1차 전압, 시스템 구성, 필수 퓨즈 컷아웃 등급, 보호 요구 사항 및 프로젝트 사양을 DGG Power에 보내십시오. 견적 전에 적합한 구성을 평가하는 데 도움을 드릴 수 있습니다.
