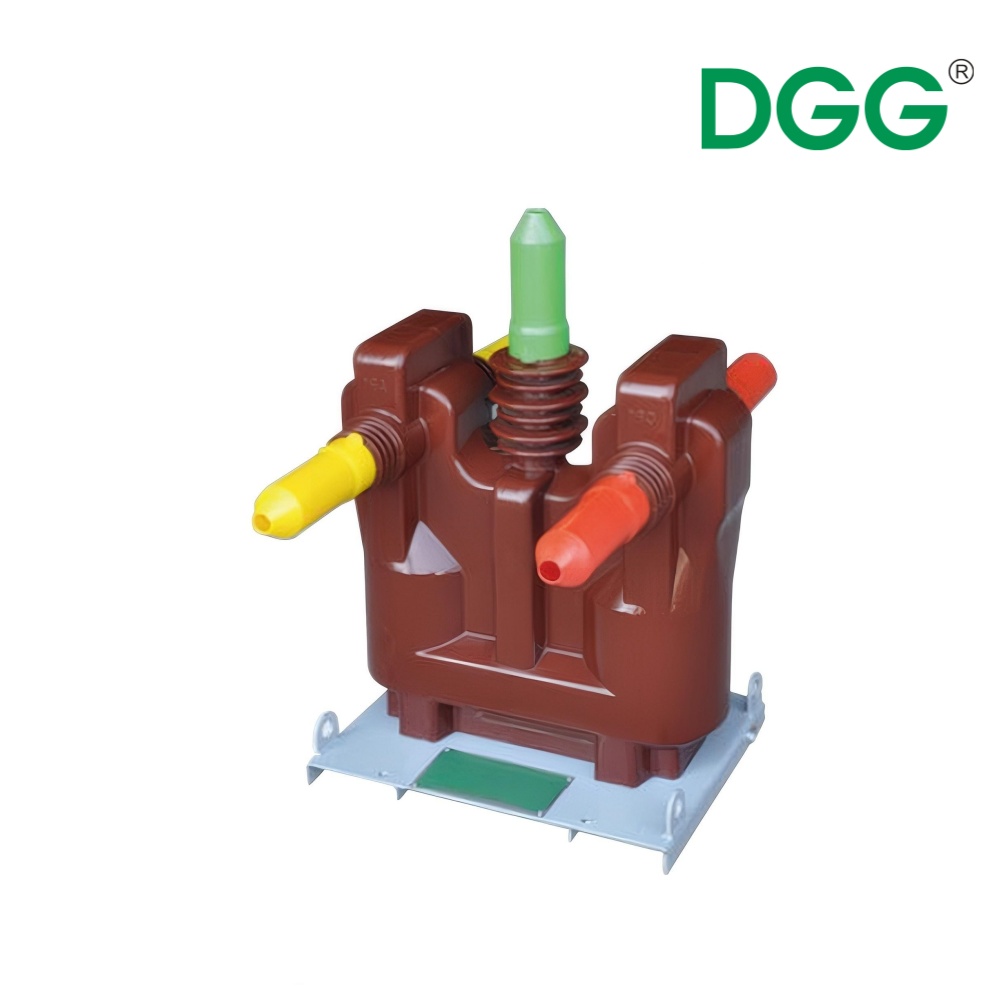

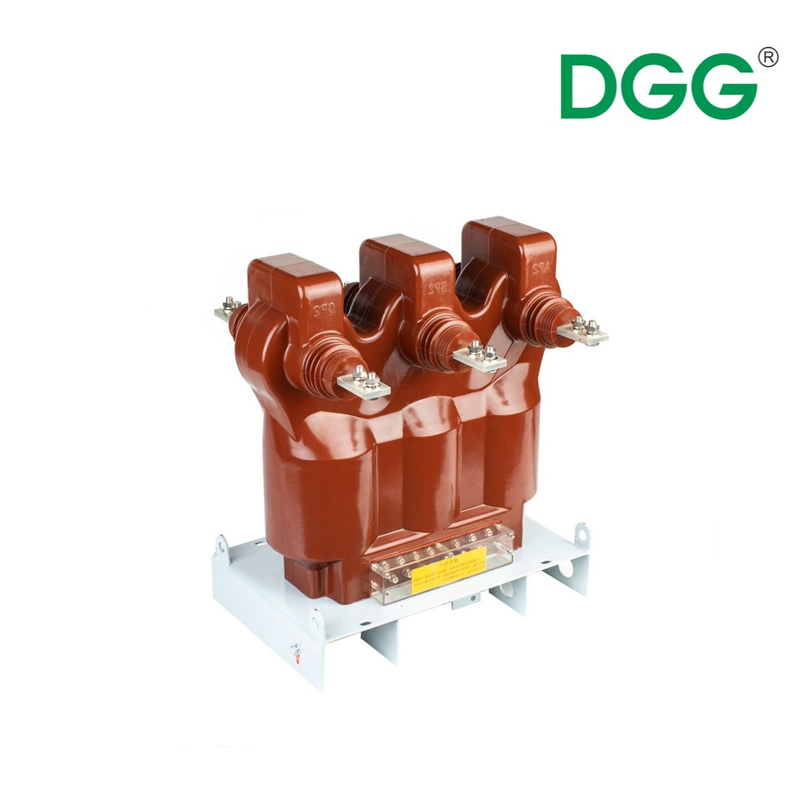

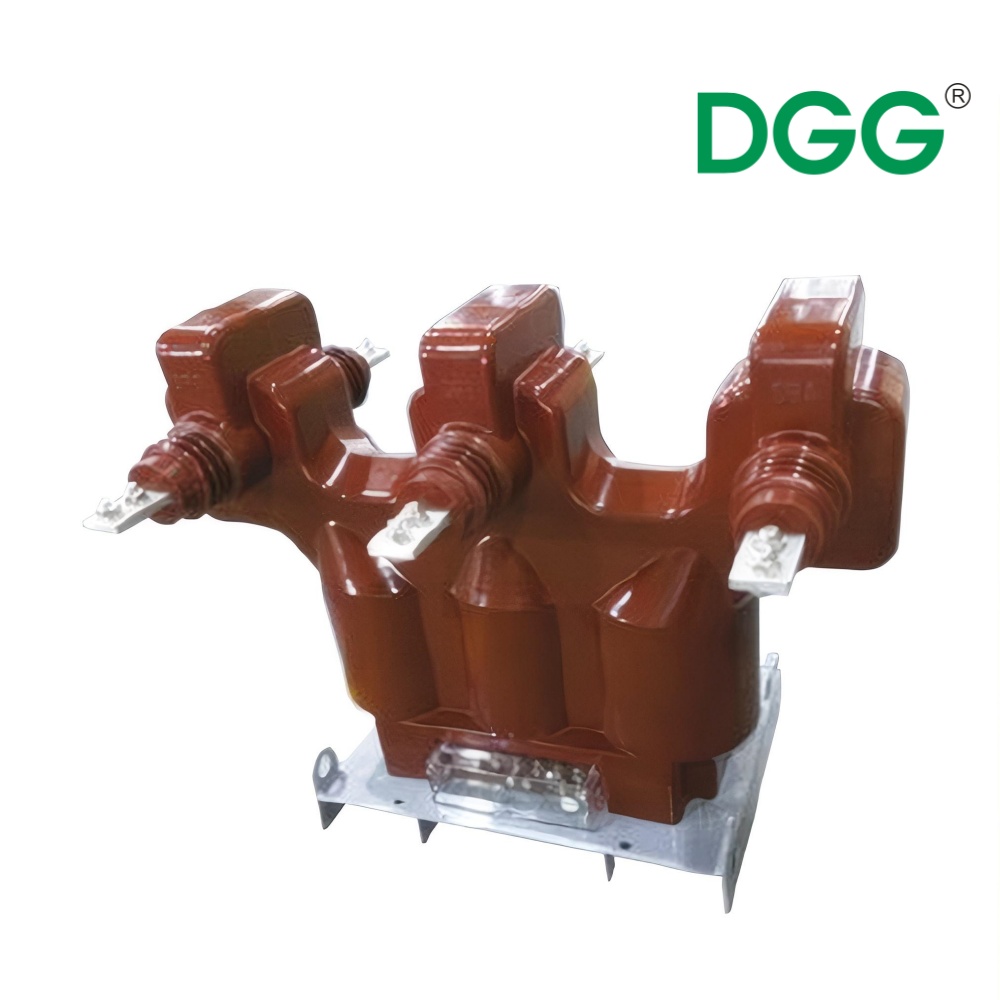

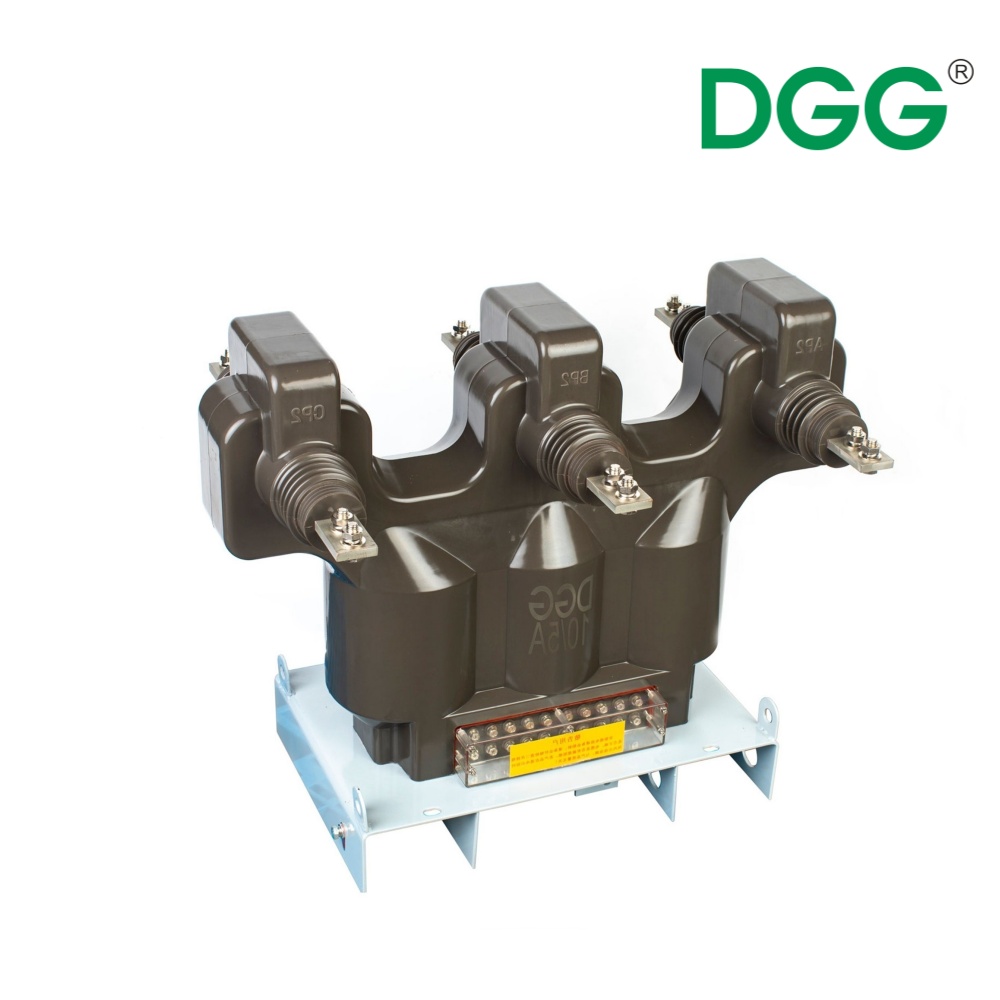

ترانسفورماتور ترکیبی نوع ریخته گری رزین اپوکسی در فضای باز سه فاز

ترانسفورماتورهای ترکیبی شامل انواع مختلفی مانند ترانسفورماتورهای جریان معمولی، ترانسفورماتورهای جریان نوع، ترانسفورماتورهای جریان چند شیری و ترانسفورماتورهای جریان با نسبت های تبدیل متفاوت می باشند. ترانسفورماتور جریان معمولی شامل یک سیم پیچ اولیه، یک سیم پیچ ثانویه، یک هسته و قاب آهنی، یک محفظه، پایانه های سیم کشی و غیره است. اصل کار آن شبیه ترانسفورماتور است. یک ترانسفورماتور جریان از نوع از طریق سیم پیچ اولیه ندارد و از طریق سیمی که از هسته آهنی عبور می کند، شار مغناطیسی ایجاد می کند و در نتیجه جریان ثانویه تولید می کند. ترانسفورماتورهای جریان چند ضربه ای با اضافه کردن چندین شیر برای پاسخگویی به نیازهای جریان های بار مختلف، نسبت های تبدیل مختلف را به دست می آورند. ترانسفورماتورهای جریان با نسبت‌های تبدیل متفاوت، سیم‌پیچ‌های مستقل متعددی را برای برآوردن نیازهای نسبت‌های تبدیل و سطوح دقت مختلف ارائه می‌کنند.

ترانسفورماتورهای ترکیبی به طور گسترده در اندازه گیری انرژی، اندازه گیری و حفاظت در سیستم های قدرت استفاده می شوند. به عنوان مثال، در خطوط برق 10 کیلوولت و خطوط انشعاب، از ترانسفورماتورهای ترکیبی برای ارزیابی تلفات خط و برای اندازه گیری انرژی الکتریکی در خطوط انشعاب جانبی فشار قوی ترانسفورماتورهای قدرت استفاده می شود. علاوه بر این، یک جعبه اندازه گیری ولتاژ بالا (ترانسفورماتور ترکیبی) با طراحی ویژه وجود دارد که عمدتاً از یک ترانسفورماتور ترکیبی و یک جعبه کنتور برق تشکیل شده است. دارای مزایای دقت اندازه گیری بالا، وزن سبک، نصب آسان و ضد سرقت برق است.
