記事の概要
適切な屋外用真空サーキットブレーカーを選択することは、電圧レベルを選択することだけではありません。変電所、架空配電線、産業用電力システム、再生可能エネルギー プロジェクト、インフラストラクチャ アプリケーションの場合、回路ブレーカーは電気パラメータ、保護要件、設置環境、制御方法、プロジェクトの長期運用ニーズに適合する必要があります。
屋外 真空サーキットブレーカーは 、スイッチング、フィーダー保護、障害遮断、配電ネットワークの信頼性において重要な役割を果たします。選択が正確でないと、機器は遮断容量が不十分、絶縁レベルが不適切、環境適応性が低い、保護および制御システムと互換性がないなどの問題に直面する可能性があります。
この記事では、変電所および架空線アプリケーション用の屋外真空サーキット ブレーカーを選択する際に顧客が考慮すべき重要な要素について説明し、電力会社、EPC 請負業者、産業ユーザー、およびプロジェクト エンジニアがより現実的な調達決定を下せるように支援します。
プロジェクトの概要

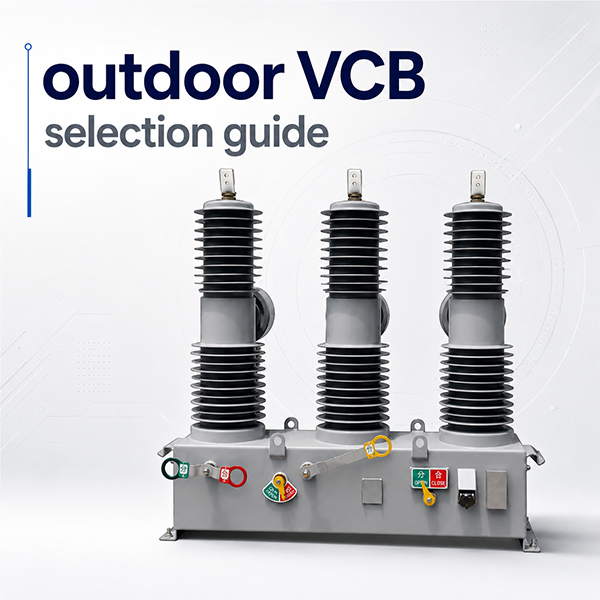

製品カテゴリ: 屋外真空サーキットブレーカー/インテリジェント屋外 VCB/屋外高電圧 AC 真空サーキットブレーカー
主な用途: 変電所のフィーダー保護、架空配電線、産業用電源、再生可能エネルギー送電網接続、鉄道およびインフラプロジェクト
選定のポイント： 定格電圧、定格電流、短絡遮断電流、絶縁レベル、設置方法、制御モード、CT/PT構成、保護機能、環境条件
顧客価値: より安全なスイッチング操作、信頼性の高い障害遮断、より優れたフィーダ保護、および配電ネットワークの信頼性の向上
DGG 電源サポート: 製品の選択、プロジェクトベースの構成、技術文書、テストのサポート、および関連する中電圧および高電圧機器との調整
屋外真空遮断器の正しい選択が重要な理由
屋外真空サーキットブレーカーは、中電圧および高電圧の配電システムにおける重要なスイッチングおよび保護デバイスです。通常の動作条件下では回路を開閉し、保護システムによって必要とされる場合には故障電流を遮断します。
変電所や架空線のプロジェクトでは、選択を誤ると運用リスクにつながる可能性があります。短絡遮断容量が不十分なブレーカーは、障害遮断要件を満たさない可能性があります。絶縁レベルが不適切なブレーカーは、現場の条件下では確実に動作しない可能性があります。適切な制御や通信設定がされていないブレーカーは、配電自動化の要件を満たさない可能性があります。
正しく選択すると、機器が次の用途に適していることが保証されます。
システム電圧
負荷電流
故障電流レベル
屋外環境
保護調整
運用および保守の要件
遠隔制御または自動化のニーズ
電源の長期信頼性
1. 定格電圧とシステム電圧を確認する
屋外用真空遮断器を選択する最初のステップは、システム電圧と定格電圧を確認することです。ブレーカーの定格電圧は、電力システムの電圧クラスと一致する必要があります。
たとえば、屋外真空サーキット ブレーカーは、プロジェクト要件や地域の基準に応じて、11kV、12kV、24kV、35kV、または 40.5kV アプリケーションなどの配電システムで一般的に使用されます。
お客様は以下を提供する必要があります:
公称システム電圧
最高システム電圧
電源周波数
適用されるプロジェクト基準
変電所または架空線のアプリケーションの詳細
電圧レベルは、絶縁設計、相間隔、耐電圧要件、および機器全体の構造に影響を与えます。
2. 定格電流の確認
定格電流とは、指定された動作条件下でサーキットブレーカーが連続的に流すことができる電流を指します。回路の負荷電流と将来の容量要件に応じて選択する必要があります。
変電所の給電回路および架空配電線の場合、定格電流は現在の負荷要件を満たすだけでなく、将来の拡張に対する適切なマージンも考慮する必要があります。
お客様は次の点を考慮する必要があります。
現在の負荷レベル
変圧器容量
フィーダー容量
予想される負荷の増加
連続稼働要件
周囲温度条件
適切な定格電流を選択すると、過熱、接点の磨耗、長期的な動作のリスクを防ぐことができます。
3. 短絡遮断電流の確認
短絡遮断電流は、屋外真空遮断器にとって最も重要なパラメータの 1 つです。これは、ブレーカーが短絡状態で故障電流を安全に遮断できるかどうかを決定します。
短絡遮断電流がシステム故障電流レベルより低い場合、ブレーカーは十分な保護を提供できない可能性があります。したがって、製品を選択する前に、お客様は短絡電流の計算またはプロジェクトの設計値を確認する必要があります。
重要な情報には次のものが含まれます。
定格短絡遮断電流
定格短絡電流
定格ピーク耐電流
定格短時間耐電流
短絡継続時間の要件
保護調整設計
フィーダ保護および変電所アプリケーションの場合、このパラメータはシステムの安全性に直接関係します。
4. 絶縁レベルと耐電圧の評価
屋外用真空遮断器は、屋外の動作条件下でも信頼性の高い絶縁性能を維持する必要があります。絶縁レベルは、システム電圧、設置環境、高度、および適用される規格と一致する必要があります。
重要な断熱関連パラメータには次のものがあります。
電源周波数耐電圧
雷インパルス耐電圧
絶縁距離
相間のクリアランス
位相対接地間距離
沿面距離
汚染レベル
高度補正要件
屋外設置の場合、断熱性能は雨、湿気、ほこり、汚染、温度変化、高度の影響を受けます。高地または汚染された環境では、断熱材の選択を慎重に検討する必要があります。
5. 適切なインストール方法を選択する
屋外真空遮断器は、プロジェクトの設計に応じてさまざまな方法で設置できます。設置方法は、構造設計、操作機構のレイアウト、ケーブルまたは導線の接続、メンテナンスへのアクセス、および現場の建設に影響します。
一般的なインストール シナリオには次のようなものがあります。
ポールマウント設置
変電所フィーダーベイの設置
屋外プラットフォームの設置
架線区分点
変圧器側保護装置の設置
再生可能エネルギー系統接続ポイント
産業用屋外配電システム
可能であれば、お客様は設置図、基礎要件、導体接続方法、および現場レイアウト情報を提供する必要があります。
6. 手動、電動、インテリジェント操作の決定
プロジェクトが異なれば、必要な操作方法も異なります。基本的な屋外真空遮断器は手動操作を使用しますが、インテリジェント モデルは電動操作、遠隔制御、自動再投入、通信機能をサポートしています。
お客様は以下を確認する必要があります。
手動操作の要件
モーター動作要件
制御電圧
ローカル制御方式
リモコンの要件
自動再クローズ要件
通信インターフェース
コントローラの構成
ステータスフィードバックの要件
流通自動化プロジェクトでは、インテリジェントな操作機能と通信機能が特に重要です。基本的なフィーダ保護プロジェクトの場合は、より単純な構成で十分な場合があります。
7. CTとPTの構成を確認する
一部のインテリジェント屋外真空サーキットブレーカーには、保護、測定、監視、自動化機能をサポートするために変流器と電圧変圧器が必要です。
CT および PT の構成は以下に影響を与える可能性があります。
保護精度
電流測定
電圧測定
故障検出
零相電流検出
コントローラ入力信号
遠隔監視
配信自動化の統合
プロジェクトに内蔵 CT、外部 CT、外部 PT、ゼロシーケンス CT、または電圧検出デバイスが必要かどうかをお客様で確認する必要があります。
8. 保護機能と自動化機能を検討する
最新の配電ネットワークでは、屋外真空サーキット ブレーカーには、スイッチングや障害遮断以上の機能が期待されることがよくあります。インテリジェント モデルは、プロジェクトの要件に応じて保護機能と自動化機能をサポートするように構成できます。
考えられる関数は次のとおりです。
過電流保護
短絡保護
地絡保護
ゼロシーケンス保護
自動再閉路
故障検出
誤った隔離
状態監視
リモコン
流通自動化システムとの通信
システム設計、保護連携、運用戦略に応じて必要な機能を確認する必要があります。
9. 環境条件の見直し
屋外用真空遮断器は、さまざまな環境条件下でも確実に動作する必要があります。最終的な選択の前に、プロジェクト環境を検討する必要があります。
重要な環境要因には次のようなものがあります。
周囲温度
湿度
高度
風荷重
汚染レベル
雨や雪の状況
塩霧または海岸環境
粉塵または産業汚染
頻繁な操作要件
振動または地震条件（該当する場合）
高地、寒冷、多湿、沿岸、または汚染された環境では、製品の構成と断熱設計を慎重に検討する必要があります。
10. テスト、ドキュメント、プロジェクトのサポートを確認する
電力機器の購入にあたっては、製品のモデルや価格を比較するだけではありません。テスト機能、技術文書、プロジェクトのサポートも重要です。
屋外用真空サーキットブレーカーを購入する前に、次のものが必要になる場合があります。
製品技術データシート
一般配置図
配線図
取扱説明書
工場テストレポート
定期テストのサポート
該当する場合、テスト情報を入力します
梱包および配送書類
インストールガイド
試運転サポート
アフターセールスの技術コミュニケーション
EPC およびユーティリティ プロジェクトの場合、完全なドキュメントと迅速な技術サポートがプロジェクトの実行効率の向上に役立ちます。
屋外真空遮断器選択チェックリスト
お客様は、お問い合わせを送信する前に、次の情報をご用意いただけます。
システム電圧
定格電流
短絡遮断電流
頻度
設置方法
応用シナリオ
制御電圧
手動またはモーター操作の要件
インテリジェントコントローラーの要件
CT/PT構成
自動再クローズ要件
通信要件
環境条件
高度
適用規格
数量と納期
技術図面またはプロジェクト仕様書
プロジェクト情報が完全であればあるほど、製品の選択と見積もりがより正確になります。
DGG Power 屋外真空遮断器ソリューション
DGG Power は、中電圧および高電圧配電システム向けの屋外真空サーキット ブレーカー ソリューションを提供します。当社の製品は、変電所、架空配電線、産業用電力システム、再生可能エネルギー送電網接続、鉄道電源、インフラプロジェクトに適用できます。
DGG Power は次の点でお客様をサポートできます。
システム電圧とプロジェクト要件に応じた製品の選択
インテリジェントコントローラー構成のサポート
CT/PTと保護機能の連携
技術図面と文書
工場での試験・検査サポート
プロジェクトベースのカスタマイズ
断路器、避雷器、絶縁体、ヒューズカットアウト、CT、PTとの連携
EPC およびユーティリティ プロジェクトの技術コミュニケーション
どのモデルや構成を選択すればよいかわからないお客様に対して、DGG パワーは電圧レベル、負荷電流、故障電流、設置方法、制御要件に基づいた選択サポートを提供します。
顧客検索に関する質問 この記事が回答します
この記事は、次のことを探している顧客に関連します。
屋外用真空遮断器の選び方
屋外用真空遮断器選定ガイド
変電所のフィーダ保護用屋外 VCB
架空線用途向け真空サーキットブレーカー
屋外高電圧AC真空遮断器サプライヤー
CT および PT 構成を備えたインテリジェント屋外 VCB
配電自動化用屋外サーキットブレーカー
柱上真空サーキットブレーカーの選択
再生可能エネルギー系統接続用真空遮断器
中高圧屋外サーキットブレーカーのサプライヤー
FAQ: 屋外用真空遮断器の選定
1、屋外真空遮断器を選択するにはどのような情報が必要ですか?
システム電圧、定格電流、短絡遮断電流、設置方法、制御電圧、CT/PT要件、保護機能、環境条件、適用規格、プロジェクト仕様をお客様にご提供いただく必要があります。
2、屋外用真空遮断器は架空線に使用できますか?
はい。屋外用真空サーキットブレーカは、適切な制御機器を使用して構成した場合、スイッチング、フィーダ保護、障害遮断、ラインの区分化、および自動再閉路のために架空配電線で一般的に使用されます。
3、定格電流と短絡遮断電流の違いは何ですか?
定格電流とは、ブレーカーが連続的に流すことができる電流を指します。短絡遮断電流とは、指定された条件下でブレーカーが安全に遮断できる最大故障電流を指します。
4、インテリジェント屋外真空遮断器にはCTとPTが必要ですか?
いつもではありません。 CT と PT の構成は、保護、測定、監視、自動化の要件によって異なります。プロジェクトによっては、CT、PT、ゼロシーケンス CT、または電圧検出デバイスが必要になる場合があります。
5、DGG パワーは屋外 VCB の選択に役立ちますか?
はい。 DGG Power は、プロジェクトの要件に応じて、製品の選択、構成の推奨事項、技術文書、テストのサポート、および機器の調整で顧客をサポートできます。
適切な屋外用真空サーキットブレーカーを選択するには、電圧レベル、定格電流、短絡遮断電流、絶縁レベル、設置方法、環境条件、制御モード、保護機能、および自動化要件を慎重に考慮する必要があります。
変電所、架空線、再生可能エネルギー プロジェクト、産業用電力システム、インフラストラクチャ アプリケーションの場合、正しく選択することで、スイッチングの信頼性、障害保護、運用の安全性、および長期的な配電ネットワークのパフォーマンスを向上させることができます。
