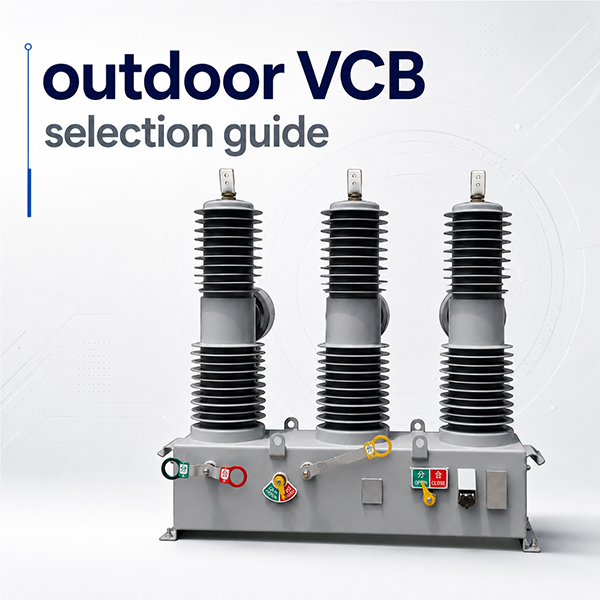

Hur man väljer en utomhusvakuumbrytare för transformatorstation och luftledningsapplikationer

Artikelöversikt

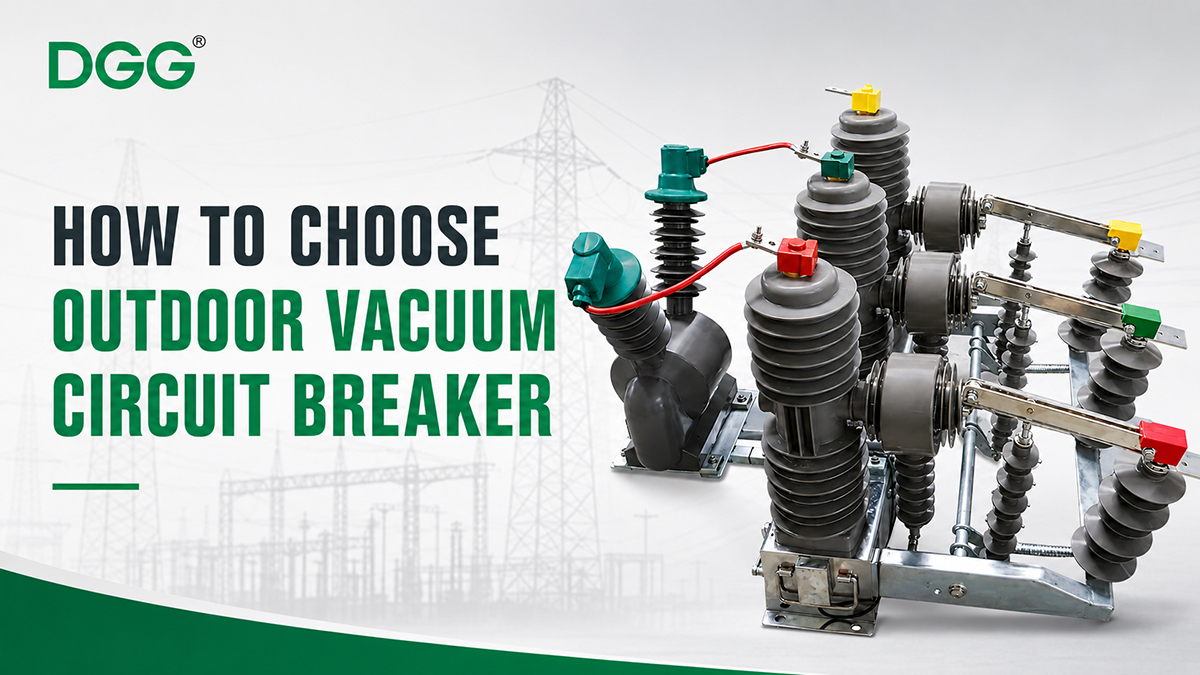

Att välja rätt utomhusvakuumbrytare handlar inte bara om att välja en spänningsnivå. För transformatorstationer, luftledningar, industriella kraftsystem, projekt för förnybar energi och infrastrukturapplikationer måste strömbrytaren matcha de elektriska parametrarna, skyddskraven, installationsmiljön, styrmetoden och långsiktiga driftbehov för projektet.

En utomhusvakuumbrytare spelar en viktig roll för omkoppling, matarskydd, felavbrott och distributionsnätverks tillförlitlighet. Om valet inte är korrekt kan utrustningen stöta på problem som otillräcklig brottkapacitet, olämplig isoleringsnivå, dålig miljöanpassning eller inkompatibilitet med skydds- och kontrollsystemet.

Den här artikeln förklarar nyckelfaktorerna som kunder bör överväga när de väljer en utomhusvakuumbrytare för transformatorstationer och luftledningstillämpningar, vilket hjälper kraftbolag, EPC-entreprenörer, industriella användare och projektingenjörer att fatta mer praktiska upphandlingsbeslut.

Projektsammanfattning

• Produktkategori: Utomhusvakuumbrytare / intelligent utomhus VCB / utomhus högspänningsväxelströmsvakuumbrytare

• Huvudapplikationer: Matarskydd för transformatorstationer, överliggande distributionsledningar, industriell kraftförsörjning, anslutning av förnybar energi, järnvägs- och infrastrukturprojekt

• Urvalsfokus: Märkspänning, märkström, kortslutningsbrytström, isolationsnivå, installationsmetod, styrläge, CT/PT-konfiguration, skyddsfunktioner och miljöförhållanden

• Kundvärde: Säkrare växlingsdrift, tillförlitliga felavbrott, bättre matarskydd och förbättrad tillförlitlighet i distributionsnätet

• DGG Power support: Produktval, projektbaserad konfiguration, teknisk dokumentation, testsupport och samordning med relaterad medel- och högspänningsutrustning

Varför korrekt val av utomhusvakuumbrytare är viktigt

En utomhusvakuumbrytare är en nyckelomkopplings- och skyddsanordning i medel- och högspänningskraftdistributionssystem. Det är ansvarigt för att öppna och stänga kretsar under normala driftsförhållanden och bryta felström när så krävs av skyddssystemet.

För transformatorstations- och luftledningsprojekt kan felaktigt val leda till driftsrisker. En brytare med otillräcklig kortslutningsbrytningskapacitet kanske inte uppfyller kraven på felavbrott. En brytare med olämplig isoleringsnivå kanske inte fungerar tillförlitligt under platsförhållanden. En brytare utan korrekt kontroll eller kommunikationskonfiguration kanske inte uppfyller kraven för distributionsautomatisering.

Rätt val hjälper till att säkerställa att utrustningen är lämplig för:

• Systemspänning

• Belastningsström

• Felströmsnivå

• Utomhusmiljö

• Skyddssamordning

• Drift- och underhållskrav

• Fjärrkontroll eller automatiseringsbehov

• Långsiktig strömförsörjningssäkerhet

1. Bekräfta märkspänningen och systemspänningen

Det första steget i valet av en utomhusvakuumbrytare är att bekräfta systemspänningen och märkspänningen. Brytarens märkspänning bör matcha spänningsklassen för kraftsystemet.

Till exempel används utomhusvakuumbrytare vanligtvis i distributionssystem som 11kV, 12kV, 24kV, 35kV eller 40,5kV applikationer, beroende på projektkrav och regionala standarder.

Kunder bör tillhandahålla:

• Nominell systemspänning

• Högsta systemspänning

• Strömfrekvens

• Tillämplig projektstandard

• Ansökningsdetaljer för transformatorstation eller luftledning

Spänningsnivån påverkar isoleringsdesign, fasavstånd, krav på spänningshållfasthet och utrustningens övergripande struktur.

2. Kontrollera märkströmmen

Märkström avser den ström som strömbrytaren kan bära kontinuerligt under specificerade driftsförhållanden. Den bör väljas i enlighet med kretsens belastningsström och framtida kapacitetskrav.

För understationsmatningskretsar och luftledningar bör märkströmmen inte bara uppfylla nuvarande belastningskrav utan också ge rimlig marginal för framtida expansion.

Kunder bör överväga:

• Aktuell belastningsnivå

• Transformatorkapacitet

• Matarkapacitet

• Förväntad belastningsökning

• Krav på kontinuerlig drift

• Omgivningstemperaturförhållanden

Att välja rätt märkström hjälper till att förhindra överhettning, kontaktslitage och långsiktiga driftrisker.

3. Bekräfta kortslutningsbrytströmmen

Kortslutningsbrytström är en av de viktigaste parametrarna för en utomhusvakuumbrytare. Den avgör om brytaren säkert kan bryta felström under kortslutningsförhållanden.

Om kortslutningsbrytströmmen är lägre än systemfelströmnivån kan det hända att brytaren inte ger tillräckligt skydd. Därför bör kunder bekräfta kortslutningsströmberäkningen eller projektdesignvärdet innan de väljer produkt.

Nyckelinformation inkluderar:

• Nominell kortslutningsbrytström

• Märkkortslutningsström

• Nominell toppmotståndsström

• Bedömd korttidsmotståndsström

• Krav på kortslutningstid

• Skyddskoordinationsdesign

För matarskydd och transformatorstationstillämpningar är denna parameter direkt relaterad till systemsäkerhet.

4. Utvärdera isolationsnivån och tål spänning

Utomhusvakuumbrytare måste bibehålla tillförlitlig isoleringsprestanda under utomhusdriftsförhållanden. Isoleringsnivån bör matcha systemspänningen, installationsmiljön, höjden och tillämpliga standarder.

Viktiga isoleringsrelaterade parametrar inkluderar:

• Strömfrekvens tål spänning

• Blixtimpulser tål spänning

• Isoleringsavstånd

• Fas-till-fas clearance

• Frigång fas till mark

• Krypavstånd

• Föroreningsnivå

• Krav på höjdkorrigering

För utomhusinstallationer påverkas isoleringsprestandan av regn, fuktighet, damm, föroreningar, temperaturvariationer och höjd över havet. I hög höjd eller förorenade miljöer bör valet av isolering noggrant ses över.

5. Välj rätt installationsmetod

Utomhusvakuumbrytare kan installeras på olika sätt beroende på projektdesign. Installationsmetoden påverkar strukturell design, manövreringsmekanismens layout, kabel- eller ledningsanslutning, underhållsåtkomst och anläggningskonstruktion.

Vanliga installationsscenarier inkluderar:

• Stångmonterad installation

• Installation av understationsmatarfack

• Utomhusinstallation av plattform

• Luftledningssektioneringspunkt

• Installation av skydd på transformatorsidan

• Anslutningspunkt för förnybart energinät

• Industriellt kraftdistributionssystem utomhus

Kunder bör tillhandahålla installationsritningar, grundkrav, anslutningsmetod för ledare och information om platslayout när det är möjligt.

6. Bestäm manuell, motoriserad eller intelligent drift

Olika projekt kräver olika driftsätt. En grundläggande utomhusvakuumbrytare kan använda manuell drift, medan intelligenta modeller kan stödja motoriserad drift, fjärrkontroll, automatisk återstängning och kommunikationsfunktioner.

Kunder bör bekräfta:

• Krav på manuell drift

• Krav på motordrift

• Styrspänning

• Lokal kontrollmetod

• Krav på fjärrkontroll

• Krav på automatisk återstängning

• Kommunikationsgränssnitt

• Styrenhetens konfiguration

• Krav på statusåterkoppling

För distributionsautomationsprojekt är intelligenta drift- och kommunikationsfunktioner särskilt viktiga. För grundläggande matarskyddsprojekt kan det räcka med en enklare konfiguration.

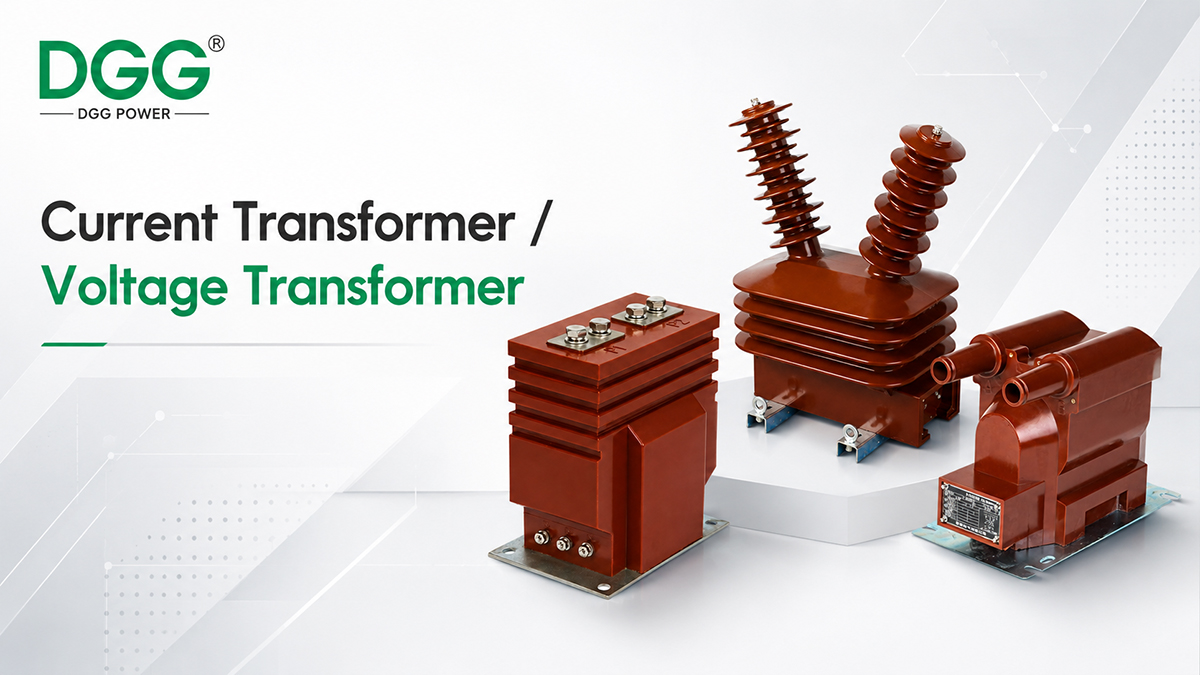

7. Bekräfta CT- och PT-konfiguration

Vissa intelligenta utomhusvakuumbrytare behöver strömtransformatorer och spänningstransformatorer för att stödja skydds-, mätnings-, övervaknings- och automationsfunktioner.

CT- och PT-konfiguration kan påverka:

• Skyddsnoggrannhet

• Strömmätning

• Spänningsmätning

• Feldetektering

• Strömdetektering i nollsekvens

• Styrenhetens ingångssignaler

• Fjärrövervakning

• Distributionsautomatiseringsintegration

Kunder bör bekräfta om projektet kräver inbyggda CT, externa CT, externa PT, nollsekvens CT eller spänningsavkännande enheter.

8. Överväg skydds- och automationsfunktioner

För moderna distributionsnät förväntas utomhusvakuumbrytare ofta göra mer än omkoppling och felavbrott. Intelligenta modeller kan konfigureras för att stödja skydds- och automationsfunktioner enligt projektkrav.

Möjliga funktioner inkluderar:

• Överströmsskydd

• Kortslutningsskydd

• Jordfelsskydd

• Nollsekvensskydd

• Automatisk återstängning

• Feldetektering

• Felisolering

• Statusövervakning

• Fjärrkontroll

• Kommunikation med distributionsautomationssystem

De erforderliga funktionerna bör bekräftas enligt systemdesign, skyddskoordinering och driftstrategi.

9. Se över miljöförhållanden

Vakuumbrytare utomhus måste fungera tillförlitligt under olika miljöförhållanden. Projektmiljön bör ses över innan det slutliga urvalet.

Viktiga miljöfaktorer inkluderar:

• Omgivningstemperatur

• Fuktighet

• Höjd över havet

• Vindbelastning

• Föroreningsnivå

• Regn och snöförhållanden

• Saltdimma eller kustmiljö

• Damm eller industriell förorening

• Frekventa driftkrav

• Vibrationer eller seismiska förhållanden, om tillämpligt

För höga höjder, kalla, fuktiga, kustnära eller förorenade miljöer bör produktkonfigurationen och isoleringsdesignen granskas noggrant.

10. Kontrollera testning, dokumentation och projektstöd

För inköp av kraftutrustning bör kunderna inte bara jämföra produktmodeller och priser. Testförmåga, teknisk dokumentation och projektstöd är också viktiga.

Innan du köper en utomhusvakuumbrytare kan kunder behöva:

• Produktens tekniska datablad

• Översiktsritning

• Kopplingsschema

• Bruksanvisning

• Fabrikstestrapport

• Rutinmässigt teststöd

• Typtestinformation, om tillämpligt

• Paketering och leveransdokumentation

• Installationsvägledning

• Driftsättningsstöd

• Teknisk kommunikation efter försäljning

För EPC- och verktygsprojekt kan fullständig dokumentation och lyhörd teknisk support hjälpa till att förbättra effektiviteten i projektexekveringen.

Utomhusvakuumbrytare Valchecklista

Innan du skickar en förfrågan kan kunderna förbereda följande information:

• Systemspänning

• Märkström

• Kortslutningsbrytström

• Frekvens

• Installationsmetod

• Applikationsscenario

• Styrspänning

• Krav på manuell eller motordrift

• Krav på intelligent styrenhet

• CT / PT-konfiguration

• Krav på automatisk återstängning

• Kommunikationskrav

• Miljöförhållanden

• Höjd över havet

• Tillämplig standard

• Kvantitet och leveransschema

• Tekniska ritningar eller projektspecifikationer

Ju mer komplett projektinformationen är, desto mer exakt blir produktvalet och offerten.

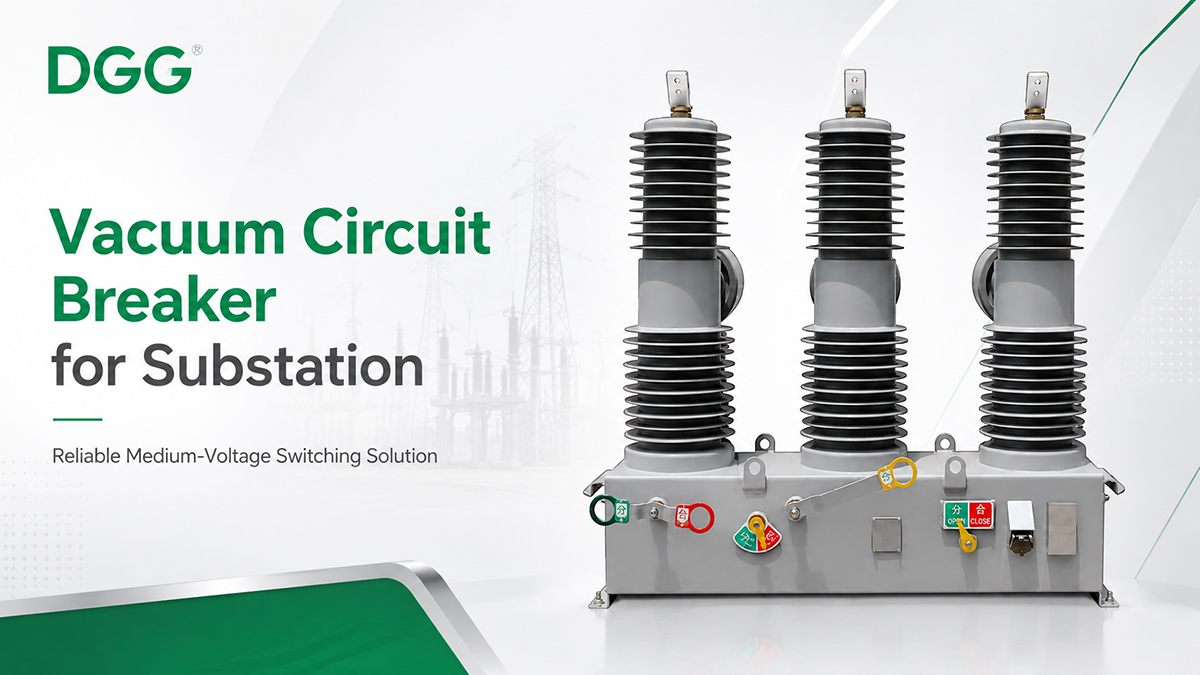

DGG Power Outdoor Vakuum Circuit Breaker Solutions

DGG Power tillhandahåller lösningar för utomhusvakuumbrytare för mellan- och högspänningssystem för kraftdistribution. Våra produkter kan användas i transformatorstationer, luftledningar, industriella kraftsystem, anslutning till förnybara energinät, järnvägskraftförsörjning och infrastrukturprojekt.

DGG Power kan stödja kunder med:

• Produktval enligt systemspänning och projektkrav

• Intelligent styrenhetskonfigurationsstöd

• CT/PT och skyddsfunktionskoordinering

• Tekniska ritningar och dokumentation

• Fabrikstestning och inspektionsstöd

• Projektbaserad anpassning

• Samordning med frånkopplingsbrytare, överspänningsavledare, isolatorer, säkringsuttag, CT:er och PT:er

• Teknisk kommunikation för EPC och nyttoprojekt

För kunder som inte är säkra på vilken modell eller konfiguration de ska välja kan DGG Power tillhandahålla valstöd baserat på spänningsnivå, belastningsström, felström, installationsmetod och styrkrav.

Kundsökningsfrågor Den här artikeln svarar

Den här artikeln är relevant för kunder som söker efter:

• Hur man väljer en utomhusvakuumbrytare

• Val av vakuumbrytare för utomhusbruk

• Utomhus VCB för understationsmatarskydd

• Vakuumbrytare för luftledningsapplikationer

• Utomhus högspänning AC vakuum brytare leverantör

• Intelligent utomhus VCB med CT- och PT-konfiguration

• Utomhusbrytare för distributionsautomation

• Val av polmonterad vakuumbrytare

• Vakuumbrytare för anslutning av förnybar energi

• Leverantör av medel- och högspänningsbrytare för utomhusbruk

Vanliga frågor: Val av utomhusvakuumbrytare

1、Vilken information behövs för att välja en utomhusvakuumbrytare?

Kunder bör tillhandahålla systemspänning, märkström, kortslutningsbrytström, installationsmetod, styrspänning, CT/PT-krav, skyddsfunktioner, miljöförhållanden, tillämpliga standarder och projektspecifikationer.

2、Kan en utomhusvakuumbrytare användas för luftledningar?

Ja. Utomhusvakuumbrytare används vanligtvis i överliggande distributionsledningar för omkoppling, matarskydd, felavbrott, linjesektionering och automatisk återstängning när de är konfigurerade med lämplig styrutrustning.

3、Vad är skillnaden mellan märkström och kortslutningsbrytström?

Märkström avser den ström som brytaren kan bära kontinuerligt. Kortslutningsbrytström avser den maximala felström som brytaren kan bryta säkert under specificerade förhållanden.

4、Behöver en intelligent utomhusvakuumbrytare CT och PT?

Inte alltid. CT- och PT-konfigurationen beror på skydds-, mätnings-, övervaknings- och automationskrav. Vissa projekt kan kräva CT, PT, nollsekvens CT eller spänningsavkännande enheter.

5、Kan DGG Power hjälpa till med val av VCB utomhus?

Ja. DGG Power kan stödja kunder med produktval, konfigurationsrekommendationer, teknisk dokumentation, testsupport och utrustningskoordinering enligt projektkrav.

Slutsats

Att välja rätt utomhusvakuumbrytare kräver noggrann övervägande av spänningsnivå, märkström, kortslutningsbrytström, isoleringsnivå, installationsmetod, miljöförhållanden, styrläge, skyddsfunktioner och automationskrav.

För transformatorstationer, luftledningar, projekt för förnybar energi, industriella kraftsystem och infrastrukturtillämpningar kan korrekt val förbättra kopplingstillförlitlighet, felskydd, driftsäkerhet och långsiktig distributionsnätverksprestanda.

Letar du efter en utomhusvakuumbrytare för din transformatorstation eller luftledningsprojekt? Kontakta DGG Power med din spänningsnivå, märkström, felström, installationsmetod, CT/PT-krav och kontrollfunktioner. Vårt team hjälper dig att välja en lämplig lösning för ditt projekt.
