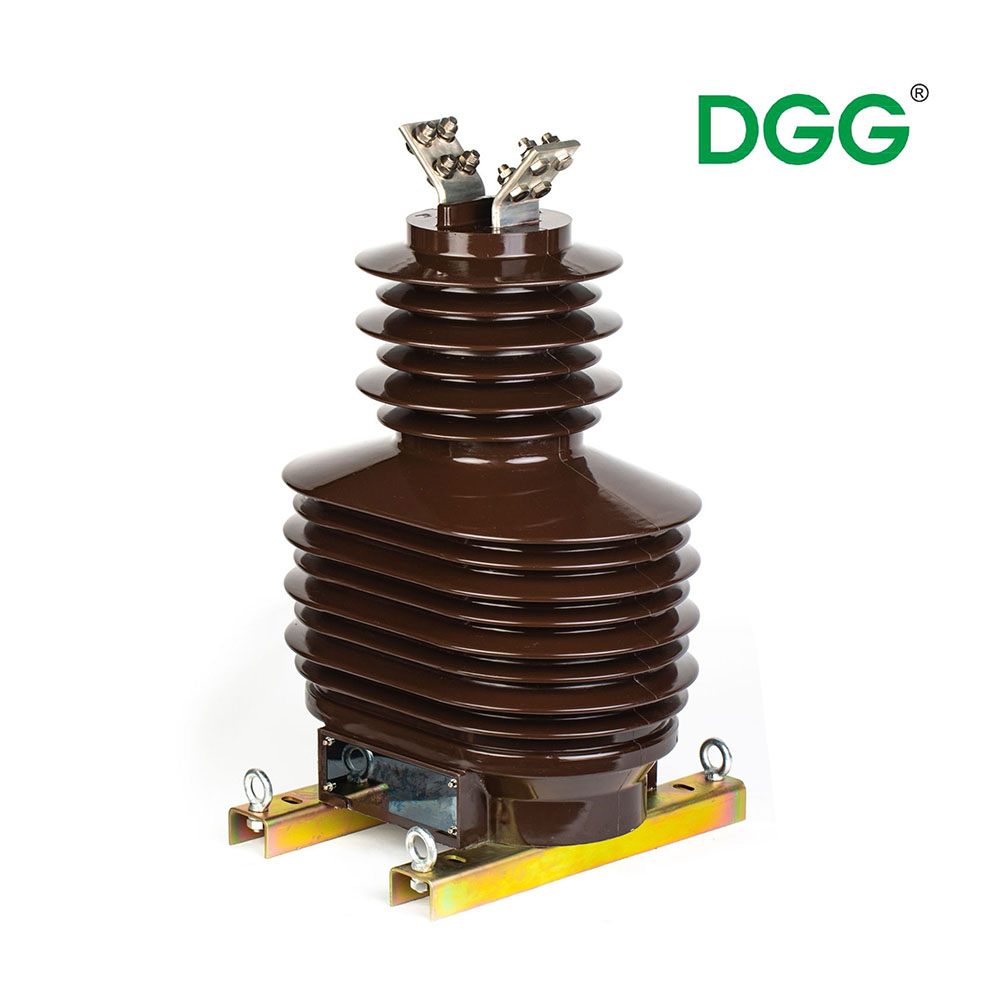

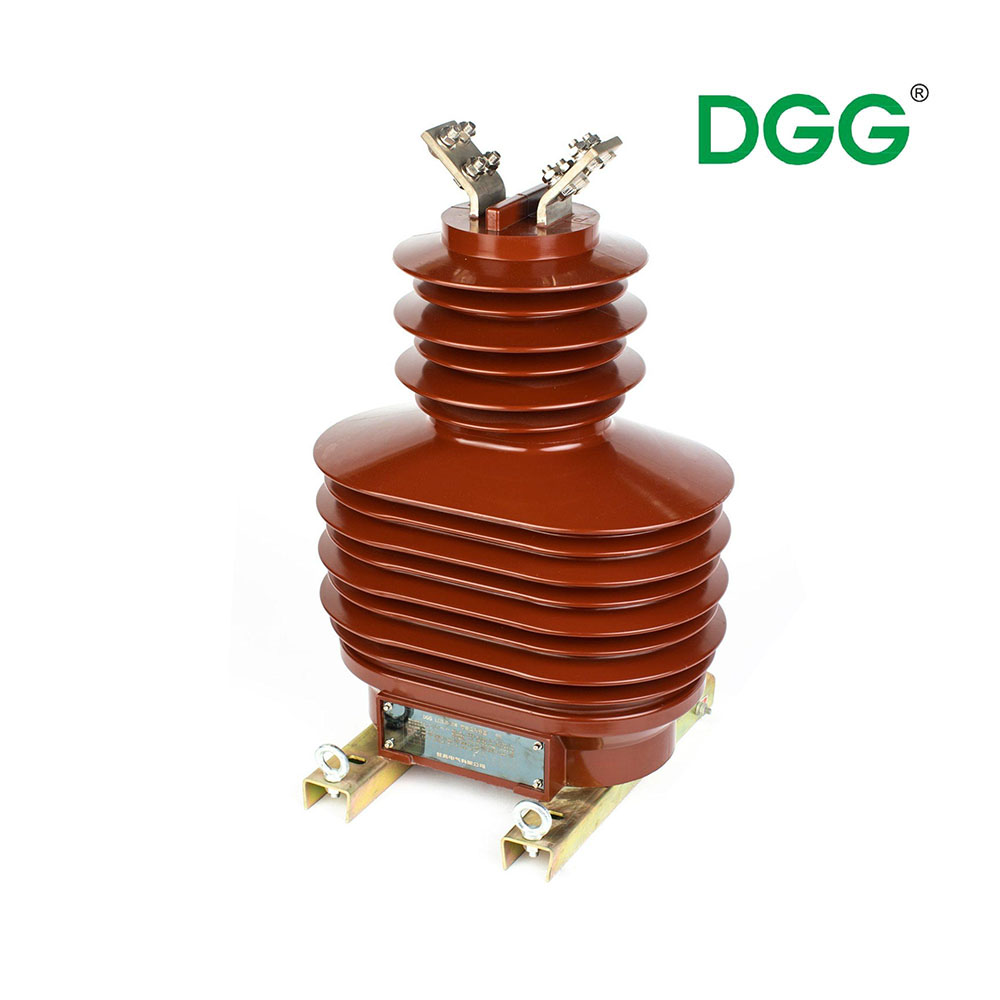

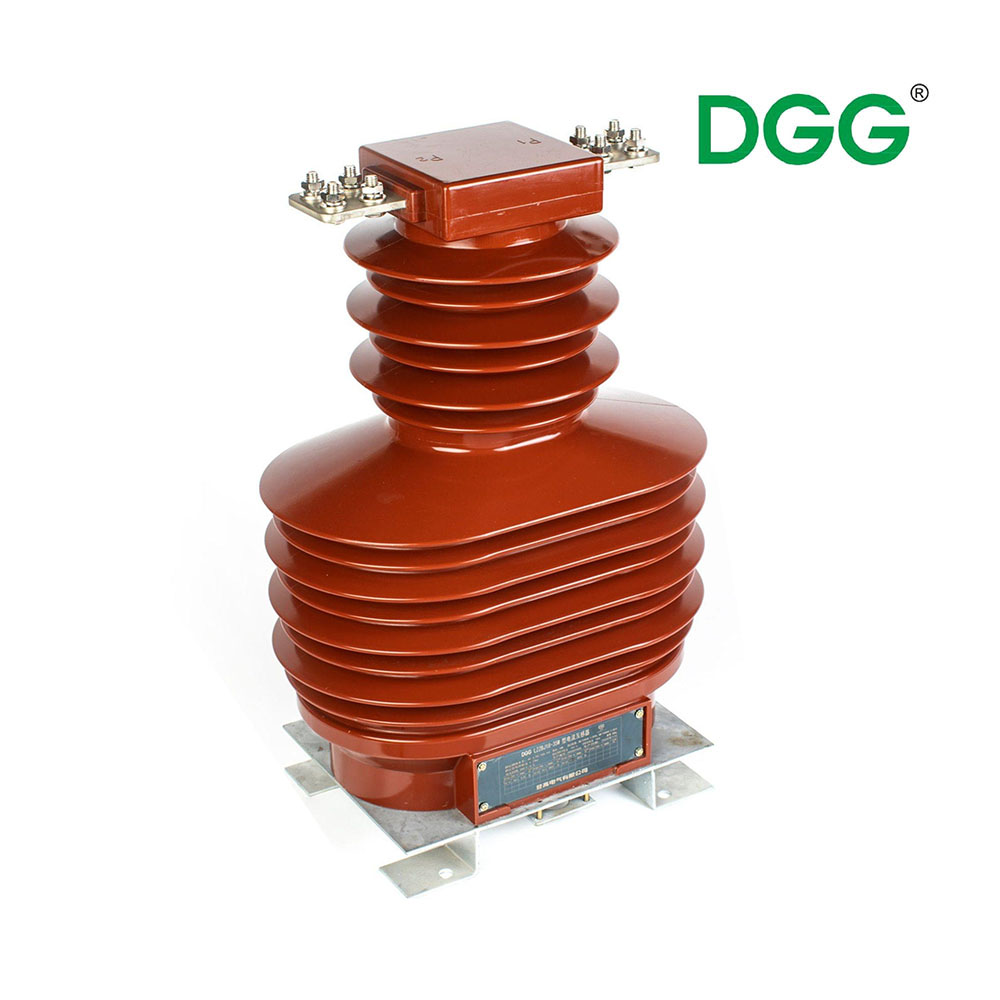

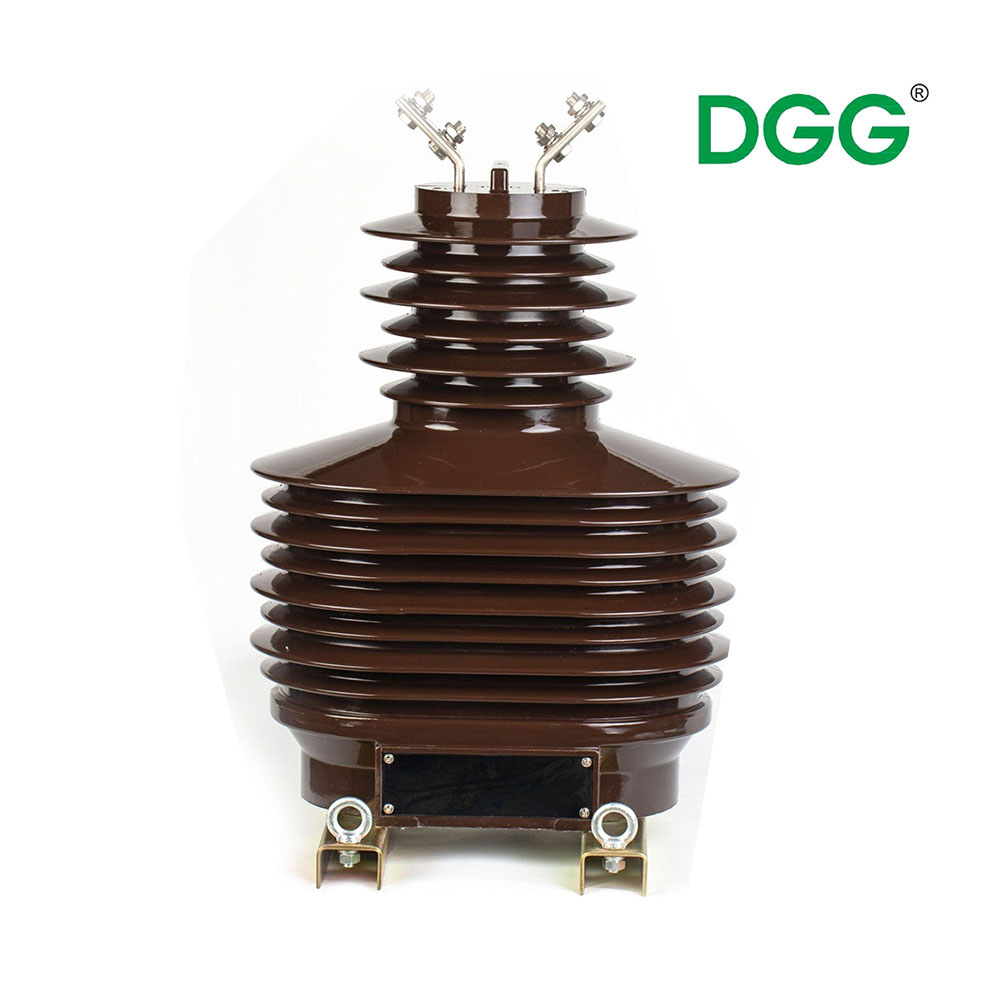

LZZBJ8-35W CEM Enfas Fabrikspris Leveransisolering Strömtransformator

Principen för strömtransformatorer är baserad på principen om elektromagnetisk induktion. En strömtransformator är sammansatt av en sluten järnkärna och lindning. Dess primärlindning har mycket få varv och är seriekopplad i ledningen där strömmen behöver mätas. Därför har den ofta all ström som flyter genom ledningen. Sekundärlindningen har fler varv och är seriekopplad i mätinstrument och skyddskrets. När strömtransformatorn fungerar är dess sekundära krets alltid stängd, så impedansen för mätinstrumentet och skyddskretsseriens spole är mycket liten, och strömtransformatorns arbetstillstånd är nära en kortslutning.

Tillgänglighet:

Kvantitet:



Fråga Lägg i varukorgen

Modell:
LZZBJ8-35W
Stämpla:
DGG

1. Strömtransformatorer har hög säkerhet: Under mätningsprocessen kan strömtransformatorn effektivt isolera kretsen, undvika möjligheten till direktkontakt med farliga strömkällor och säkerställa operatörernas personliga säkerhet.

2. Strömtransformatorer har hög precision: Strömtransformatorer har hög precision, vilket gör att strömdata som mäts genom dem är mycket exakta och uppfyller behoven för olika mät- och skyddsoperationer.

3. Strömtransformatorer har lång livslängd: Genom att använda högkvalitativa material och processer kan strömtransformatorn bibehålla en hög nivå av noggrannhet och tillförlitlighet under lång tid.

4. Strömtransformatorer är lätta att installera: Strömtransformatorn har en enkel strukturell design, flexibel och bekväm installationsmetod och kan anpassas till kraven för olika linjer och utrustning.

Enkel variabel förhållandeparameter

Nominell primärström (A)	Noggrannhetsklass	Nominell uteffekt (VA)	för kort tid (kA/S) Värmeström	Nominell isoleringsnivå (kA)

50	0,2S/0,5/10P10/10P10 0,2S/0,5/10P20/10P20	15/15/30/30 15/15/20/20	3.6	7.2

60			4.32	8.1

75			5.4	13.5

80			5.76	14.4
100			7.2	18
120			8.64	21.6

150			10.8	27

200			14.4	36

250			18	45
300			21.6	54

400			28.8	63
500			36	72
600			43.2	81
800	0,2S/0,5/10P30/10P30	15/15/20/20	57.6	120
1000-1600			72	144

Parameter med dubbla förhållande

Nominell primärström (A)	Noggrannhetsklass	Nominell uteffekt (VA)	för kort tid (kA/S) Värmeström	Nominell isolationsnivå (kA)


50-100	0,2S/0,5/10P10/10P10 0,2S/0,5/10P20/10P20	15/15/30/30 15/15/20/20	7.2	18
60-120			8.64	21.6
75-150			10.8	27
80-160			11.52	28.8

100-200			14.4	36
150-300			21.6	54
200-400			28.8	72

250-500			36	90
300-600			43.2	108
400-800			57.6	120
500-1000			72	144
600-1200
800-1600

Trippelförhållande parameter

Märkströmförhållande (A)	Noggrannhetsklass	Nominell uteffekt (VA)	för kort tid (kA/S) Värmeström	Nominell isoleringsnivå (kA)
50-75-100/5	0,2S/0,5/10P10/10P10 0,2S/0,5/10P20/10P20	15/15/30/30 15/15/20/20	7.2	18
75-100-150/5			10.8	27
100-150-200/5			14.4	36
150-200-300/5			21.6	54
150-200-300/5			21.6	54
200-300-400/5			28.8	72
200-300-400/5			28.8	72
300-400-500/5			36	90
200-400-600/5			43.2	108
400-600-800/5			57.6	120
500-600-800/5			57.6	120
600-800-1000/5			72	144
