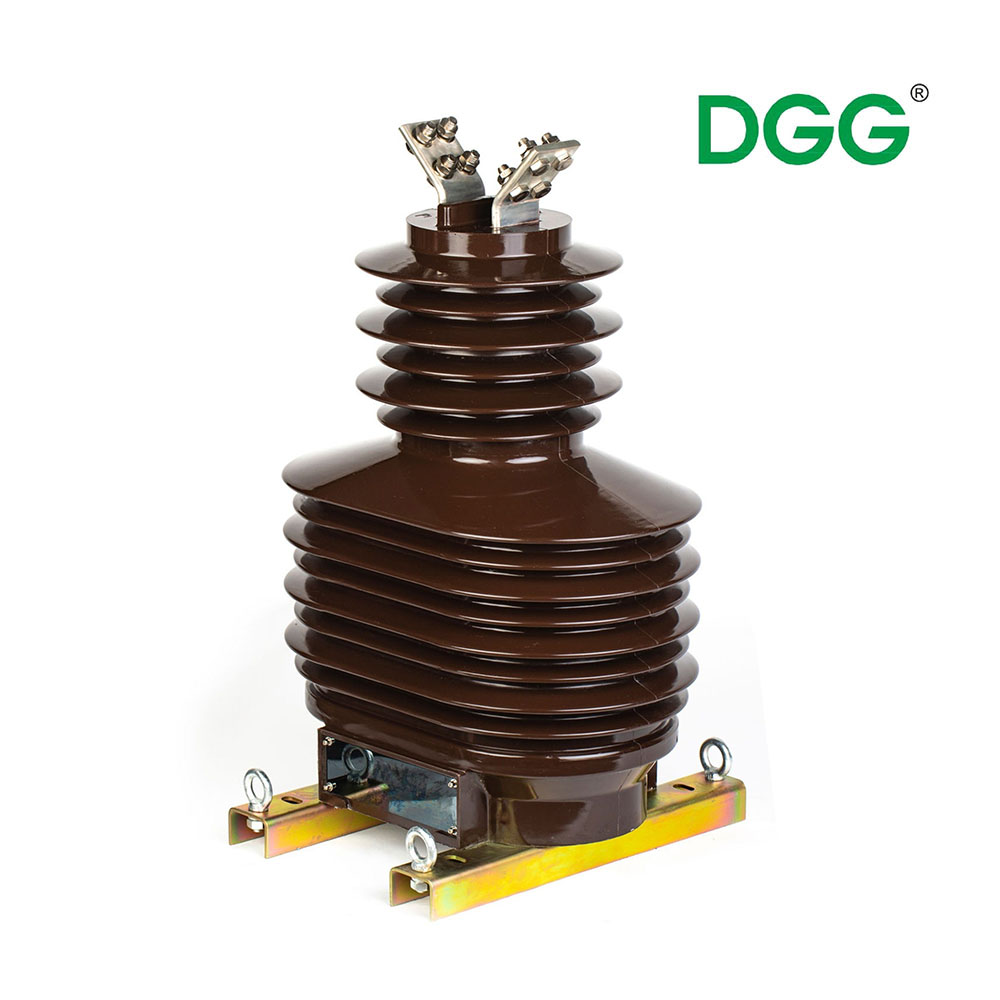

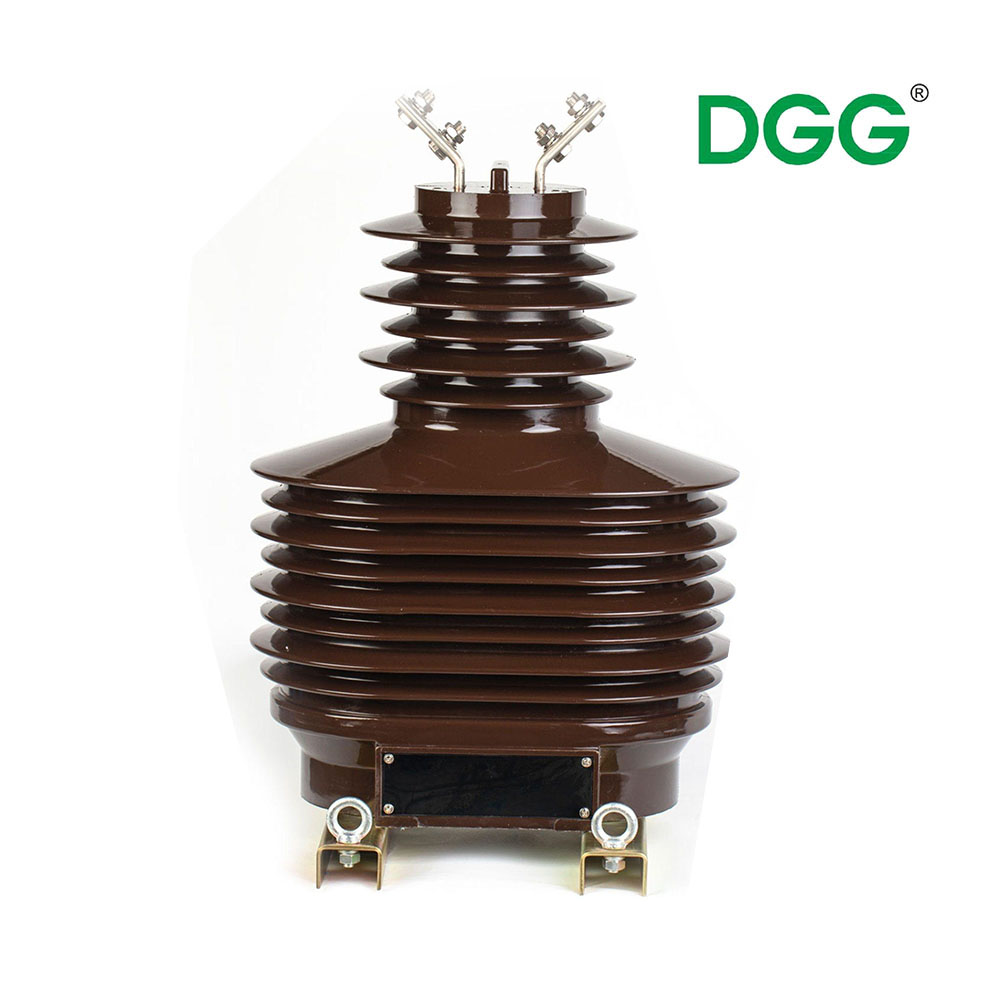

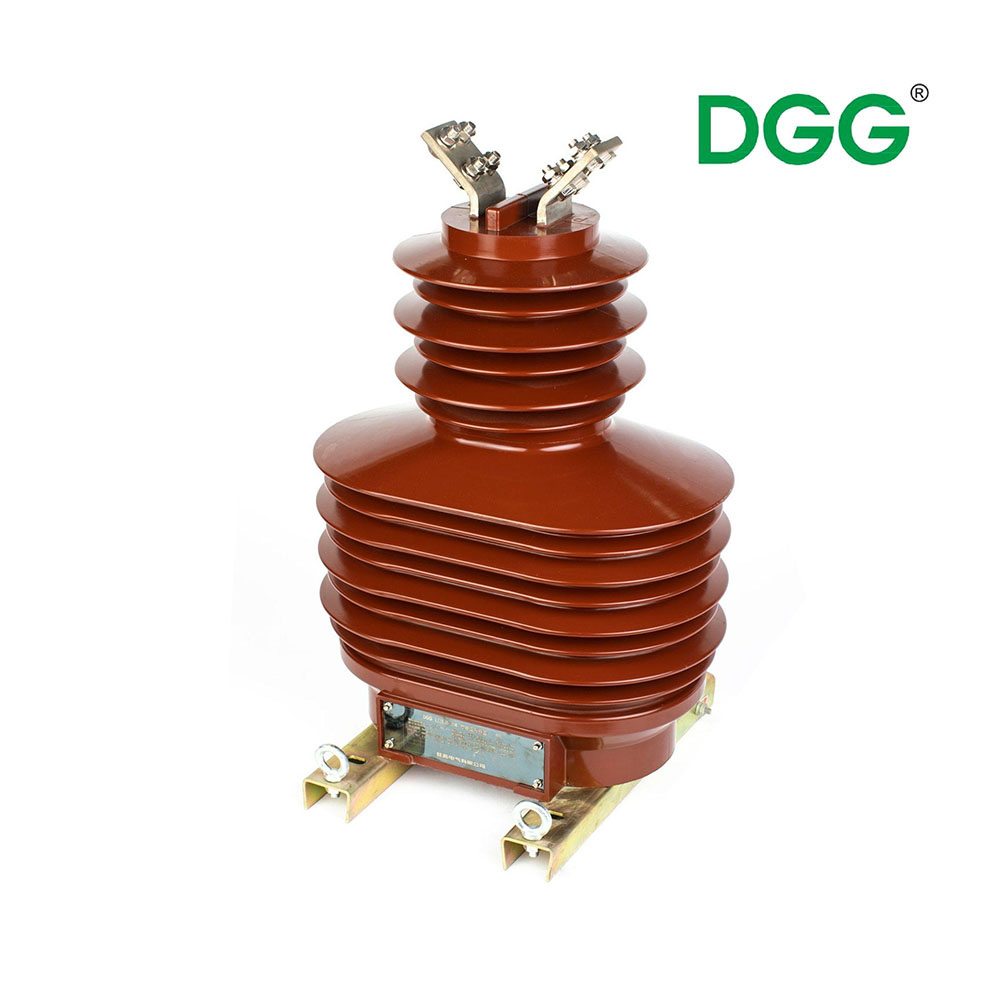

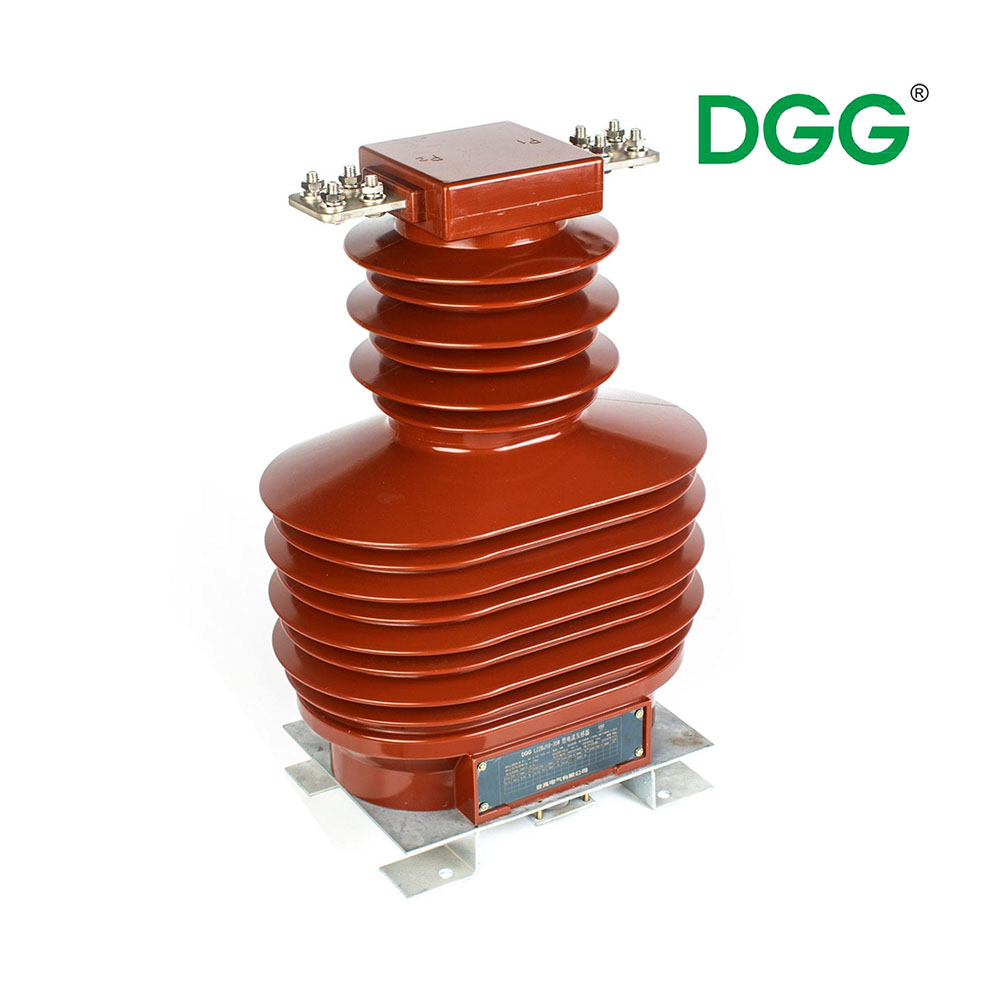

LZZBJ8-35W CEM Enkelfase Fabrikkpris Tilførselsisolasjon Strømtransformator

Prinsippet om strømtransformatorer er basert på prinsippet om elektromagnetisk induksjon. En strømtransformator er sammensatt av en lukket jernkjerne og vikling. Dens primære vikling har svært få svinger og er koblet i serie i linjen der strømmen må måles. Derfor har den ofte all strømmen som flyter gjennom ledningen. Sekundærviklingen har flere svinger og er koblet i serie i måleinstrument og beskyttelseskrets. Når strømtransformatoren fungerer, er sekundærkretsen alltid lukket, så impedansen til måleinstrumentet og beskyttelseskretsseriens spole er veldig liten, og arbeidstilstanden til strømtransformatoren er nær en kortslutning.

Tilgjengelighet:

Mengde:



Spørre Legg i handlekurven

Modell:
LZZBJ8-35W
Merke:
DGG

1. strømtransformatorer er høy sikkerhet: Under måleprosessen kan strømtransformatoren effektivt isolere kretsen, unngå muligheten for direkte kontakt med farlige strømkilder og sikre operatørenes personlige sikkerhet.

2. Strømtransformatorer har høy presisjon: Strømtransformatorer har høy presisjon, noe som gjør gjeldende data målt gjennom dem svært nøyaktige, og oppfyller behovene til ulike måling og beskyttelsesoperasjoner.

3. Strømtransformatorer har lang levetid: Ved å bruke materialer og prosesser av høy kvalitet kan strømtransformatoren opprettholde et høyt nivå av nøyaktighet og pålitelighet i lang tid.

4. Strømtransformatorer er enkle å installere: Strømtransformatoren har en enkel strukturell design, fleksibel og praktisk installasjonsmetode, og kan tilpasses kravene til ulike linjer og utstyr.

Enkel variabel forholdsparameter

Vurdert primærstrøm (A)	Nøyaktighetsklasse	Nominell utgang (VA)	Nominell korttids termisk strøm (kA/S)	Nominell isolasjonsnivå (kA)

50	0,2S/0,5/10P10/10P10 0,2S/0,5/10P20/10P20	15/15/30/30 15/15/20/20	3.6	7.2

60			4.32	8.1

75			5.4	13.5

80			5.76	14.4
100			7.2	18
120			8.64	21.6

150			10.8	27

200			14.4	36

250			18	45
300			21.6	54

400			28.8	63
500			36	72
600			43.2	81
800	0,2S/0,5/10P30/10P30	15/15/20/20	57.6	120
1000-1600			72	144

Dual ratio parameter

Nominell primærstrøm (A)	Nøyaktighetsklasse	Nominell utgang (VA)	Nominell korttids termisk strøm (kA/S)	Nominell isolasjonsnivå (kA)


50-100	0,2S/0,5/10P10/10P10 0,2S/0,5/10P20/10P20	15/15/30/30 15/15/20/20	7.2	18
60-120			8.64	21.6
75-150			10.8	27
80-160			11.52	28.8

100-200			14.4	36
150-300			21.6	54
200-400			28.8	72

250-500			36	90
300-600			43.2	108
400-800			57.6	120
500-1000			72	144
600-1200
800-1600

Trippelforholdsparameter

Nominell strømforhold (A)	Nøyaktighetsklasse	Nominell utgang (VA)	Nominell korttids termisk strøm (kA/S)	Nominell isolasjonsnivå (kA)
50-75-100/5	0,2S/0,5/10P10/10P10 0,2S/0,5/10P20/10P20	15/15/30/30 15/15/20/20	7.2	18
75-100-150/5			10.8	27
100-150-200/5			14.4	36
150-200-300/5			21.6	54
150-200-300/5			21.6	54
200-300-400/5			28.8	72
200-300-400/5			28.8	72
300-400-500/5			36	90
200-400-600/5			43.2	108
400-600-800/5			57.6	120
500-600-800/5			57.6	120
600-800-1000/5			72	144
