Projektübersicht

Da Vertriebsnetze weiterhin Automatisierungstechnologien einsetzen, ist der zuverlässige Betrieb von a Bei einem mastmontierten Leistungsschalter kommt es nicht nur auf die mechanische Leistung des Leistungsschalters selbst an. Die primäre Schalteinheit, Strom- und Spannungserfassungsgeräte, Schutzsteuerung, Betriebsschaltung, Statusrückmeldung und Kommunikationssystem müssen als koordiniertes Ganzes funktionieren.

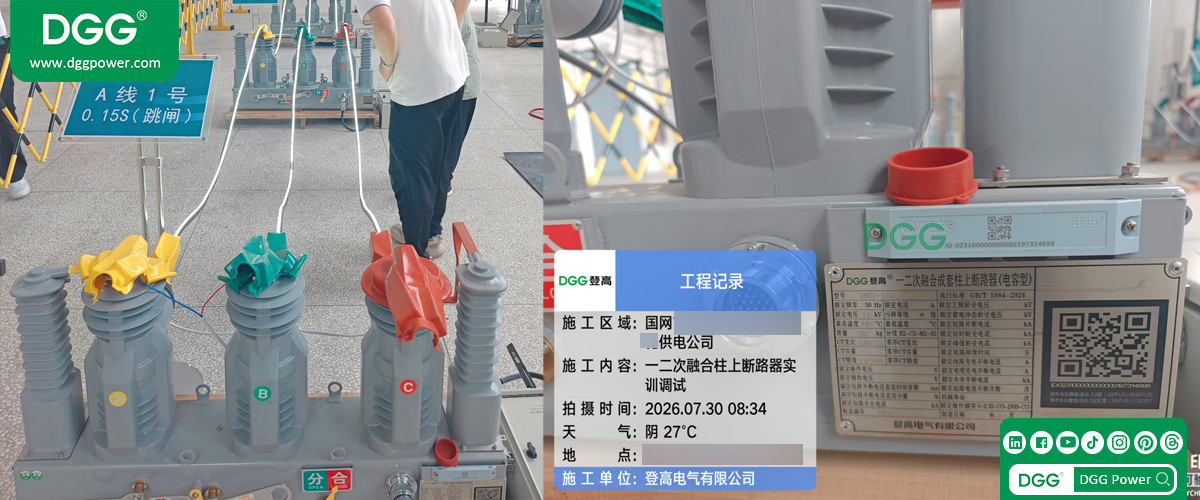

DGG Power hat kürzlich in einer Schulungseinrichtung eines Energieversorgers praktische Schulungen und Inbetriebnahmeunterstützung für primäre und sekundäre integrierte Leistungsschalter am Mast bereitgestellt. Mehrere Leistungsschalter wurden in einer kontrollierten Schulungsumgebung angeordnet, damit das Versorgungspersonal Schaltvorgänge, Auslöseüberprüfungen, Schutzprüfungen und Signalkoordination unter standardisierten Bedingungen durchführen konnte.

Der Zweck des Programms bestand nicht nur darin, zu zeigen, dass sich die Leistungsschalter öffnen und schließen lassen. Es wurde entwickelt, um dem technischen Personal zu helfen, zu verstehen, wie ein Schutzbefehl generiert wird, wie die Primärausrüstung reagiert, wie der Betriebsstatus an die Steuerung zurückgegeben wird und wie abnormale Zustände im gesamten Primär-Sekundär-System verfolgt werden sollten.

Warum die Koordination zwischen Primar- und Sekundarbereich wichtig ist

Ein primär und sekundär integrierter, am Mast montierter Leistungsschalter kombiniert die physische Schaltfähigkeit der Primärausrüstung mit den Erfassungs-, Schutz- und Steuerfunktionen des Sekundärsystems.

Der Primärteil führt Strom, öffnet und schließt den Abzweig und unterbricht den Fehlerstrom. Der Sekundärteil empfängt Strom- oder Spannungssignale, wertet den Betriebszustand entsprechend den Schutzeinstellungen aus und sendet Befehle an den Leistungsschaltermechanismus.

Diese beiden Abschnitte müssen als ein System funktionieren.

Ein Leistungsschalter kann zwar einen mechanischen Öffnungsvorgang korrekt abschließen, aber das Gesamtsystem erfüllt möglicherweise trotzdem nicht die Projektanforderungen, wenn die Steuerungseinstellungen falsch sind, die Hilfskontakte den falschen Status zurückgeben oder der Auslösekreis nicht richtig angeschlossen ist. Ebenso kann eine Steuerung einen Fehler korrekt erkennen, die Schutzkette ist jedoch unvollständig, wenn der Antriebsmechanismus den Befehl nicht zuverlässig ausführt.

Aus diesem Grund kann die Inbetriebnahme nicht damit aufhören, zu prüfen, ob sich der Leistungsschalter bewegt. Der gesamte Prozess – von der Signalerfassung über die Schutzbeurteilung, Befehlsausgabe, mechanische Aktion und Statusrückmeldung – muss als geschlossener Regelkreis verifiziert werden.

Vom Auslösebefehl zum kompletten Regelkreis

Während eines Schutzvorgangs empfängt die Steuerung zunächst elektrische Signale von den Sensorgeräten. Anschließend werden diese Signale mit den konfigurierten Schutzeinstellungen verglichen. Wenn die Betriebsbedingung die Auslösekriterien erfüllt, sendet die Steuerung einen Befehl an den Leistungsschalter.

Der Antriebsmechanismus wandelt diesen elektrischen Befehl in eine mechanische Bewegung um. Der bewegliche Kontakt trennt sich und die Vakuumschaltröhre unterbricht den Strom. Nach Abschluss des Vorgangs geben Hilfskontakte und Positionsanzeiger den Status des Leistungsschalters an die Steuerung oder das Überwachungssystem zurück.

Für technisches Personal ist das Verständnis dieser Reihenfolge von entscheidender Bedeutung. Es erleichtert die Unterscheidung, ob ein abnormaler Zustand von der Primärausrüstung, der Steuerungslogik, dem Betriebsschaltkreis, der Signalverkabelung oder der Kommunikationsschnittstelle herrührt.

Durch praktische Schulungen wird dieser Prozess von einem abstrakten Diagramm zu einer sichtbaren und wiederholbaren Wirkungskette. Techniker können die Reaktion der Ausrüstung beobachten, die Controller-Anzeigen mit der tatsächlichen Leistungsschalterposition vergleichen und lernen, wie man ein Problem Schritt für Schritt aufspürt.

Schaltvorgang und mechanische Reaktion

Die erste Phase der praktischen Ausbildung konzentriert sich normalerweise auf den grundlegenden Betriebszustand des Hammers. Technisches Personal führt vor Ort Öffnungs- und Schließvorgänge durch und überprüft, ob der Mechanismus reibungslos und gleichmäßig reagiert.

Der Zweck besteht nicht einfach darin, den Vorgang mehrmals zu wiederholen. Das Personal muss den Zusammenhang zwischen Betriebsbefehl, Mechanismusbewegung, mechanischer Positionsanzeige und Hilfskontaktrückmeldung verstehen.

Wenn der Leistungsschalter die richtige mechanische Position erreicht, die Steuerung jedoch das falsche Signal empfängt, liegt das Problem möglicherweise am Hilfskontakt oder an der Sekundärverkabelung. Wenn die Steuerung den richtigen Befehl sendet, der Leistungsschalter den Vorgang jedoch nicht abschließt, sollte die Aufmerksamkeit auf die Betriebsstromversorgung, den Auslöse- oder Schließkreis und den mechanischen Mechanismus gerichtet werden.

Diese Denkweise ist nützlicher als das Auswendiglernen einzelner Testaufgaben, da sie dem Personal hilft, eine praktische Methode zur Fehlerbehebung zu entwickeln.

Schutzüberprüfung und Fehlersimulation

Die Schutzüberprüfung hilft dem Personal zu verstehen, wie die sekundäre Steuerung auf abnormale elektrische Bedingungen reagiert und wie der primäre Leistungsschalter den Schutzbefehl ausführt.

Je nach Gerätekonfiguration und Schulungsplan kann der Inbetriebnahmeprozess Überstrommaßnahmen, die Überprüfung des Auslösebefehls, die Beobachtung der Betriebszeit, automatische Wiedereinschaltprüfungen und die Überprüfung der Sperrlogik umfassen.

Der entscheidende Punkt besteht darin, keinen Fehler zur Demonstration zu erstellen. Es soll bestätigt werden, ob die Schutzeinstellung, die Beurteilung des Controllers, der Auslöseausgang, die Reaktion des Mechanismus und die Ereignisaufzeichnung während des gesamten Tests konsistent bleiben.

Wenn das Betriebsergebnis nicht mit der erwarteten Logik übereinstimmt, müssen Techniker feststellen, ob die Abweichung auf die Schutzeinstellung, das Eingangssignal, den Auslösekreis, den Mechanismuszustand oder das Rücksetzverfahren zurückzuführen ist. Diese strukturierte Analyse ist einer der wertvollsten Teile der praktischen Ausbildung.

Status-Feedback und Vertriebsautomatisierung

Die Vertriebsautomatisierung hängt von genauen Feldinformationen ab. Eine Fernsteuerungsplattform kann nicht zuverlässig beurteilen, ob der vom Feld zurückgegebene Leistungsschalterstatus, das Schutzsignal oder der Betriebsmodus falsch ist.

Bei der Inbetriebnahme sollte die tatsächliche mechanische Position des Leistungsschalters mit den von der Steuerung empfangenen Informationen verglichen werden. Außerdem müssen lokale und Remote-Betriebsarten klar unterschieden werden, um widersprüchliche Befehle zu vermeiden.

Wenn Kommunikationsfunktionen konfiguriert sind, können Techniker außerdem überprüfen, ob Betriebsstatus, Fehlerinformationen und Ereignisaufzeichnungen korrekt an das zugehörige Steuerungssystem übertragen werden können.

Für einen Energieversorger ist eine genaue Statusrückmeldung kein zweitrangiges Detail. Dies wirkt sich auf den Fernbetrieb, die Fehlerortung, die Aufteilung der Zuleitungen und Entscheidungen zur Wiederherstellung aus. Ein kleiner Signalfehler kann schließlich zu einem größeren Betriebs- und Wartungsproblem werden.

Warum eine kontrollierte Trainingsumgebung wertvoll ist

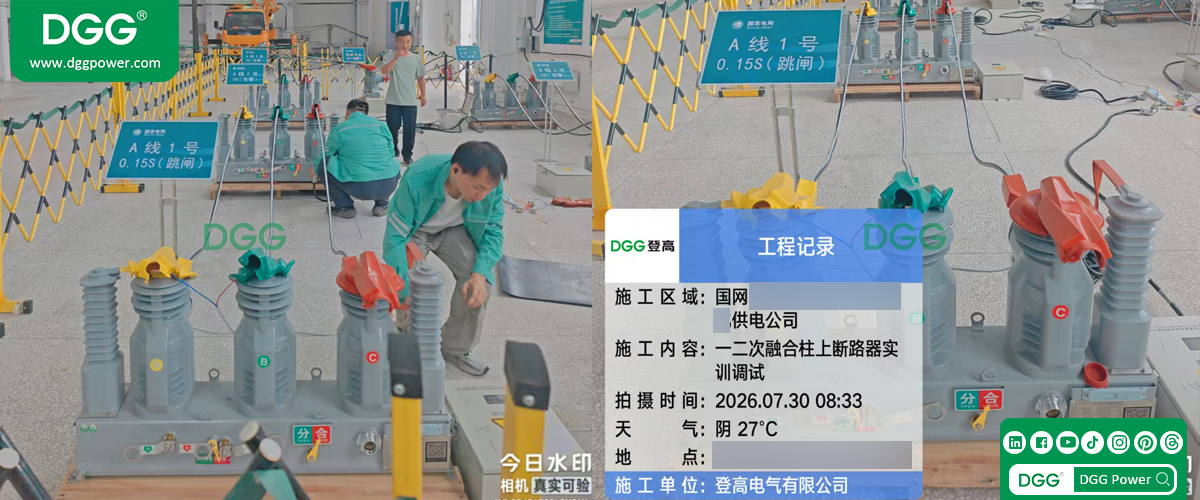

Das Testen intelligenter Verteilergeräte direkt in einem Betriebsnetzwerk unterliegt strengen Sicherheits- und Betriebsbeschränkungen. Eine kontrollierte Schulungsumgebung ermöglicht es dem technischen Personal, Vorgänge zu wiederholen, verschiedene Gerätezustände zu vergleichen und abnormale Bedingungen zu analysieren, ohne einen aktiven Feeder zu beeinträchtigen.

Klar unterteilte Trainingsbereiche, Geräteetiketten, Schaltkreiskennzeichnung und standardisierte Betriebsabläufe tragen außerdem zu einem konsistenteren Lernprozess bei. Das Personal kann sich auf die Logik der Ausrüstung konzentrieren, anstatt sich mit der Ungewissheit eines laufenden Projektstandorts herumschlagen zu müssen.

Durch die Anordnung mehrerer Einheiten im gleichen Trainingsbereich ist auch die Durchführung von Vergleichsübungen möglich. Verschiedene Gruppen können dem gleichen Verfahren folgen, die Ergebnisse aufzeichnen und feststellen, ob Abweichungen von der Gerätekonfiguration oder den Betriebsmethoden herrühren.

Dies verbessert nicht nur das individuelle Verständnis, sondern auch die Konsistenz des gesamten Inbetriebnahme- und Abnahmeteams.

Der praktische Wert für Energieversorger

Für Energieversorger ist die technische Schulung keine optionale Aktivität, die nach der Lieferung der Ausrüstung hinzugefügt wird. Dies ist ein wichtiger Schritt, um Gerätefunktionen in einen zuverlässigen Feldbetrieb umzuwandeln.

Primär und sekundär integrierte, am Mast montierte Leistungsschalter vereinen mechanische Schalt-, Erfassungs-, Schutz-, Steuer- und Kommunikationsfunktionen. Wenn das Betriebs- und Wartungspersonal nur das Gehäuse des Leistungsschalters versteht, aber mit der Steuerungslogik oder der Signalrückmeldung nicht vertraut ist, kann es dennoch zu Problemen bei der Abnahme, dem Betrieb oder der Fehleranalyse kommen.

Die praktische Schulung ermöglicht es dem Personal, Schaltvorgänge, Schutzüberprüfungen und Signalprüfungen in einer kontrollierten Umgebung durchzuführen. Durch wiederholte Betriebs- und Fehlersimulationen können sie besser verstehen, wie die primäre Ausrüstung auf sekundäre Befehle reagiert, wie Schutzmaßnahmen aufgezeichnet werden und wie abnormale Bedingungen untersucht werden sollten.

Diese Erfahrung trägt dazu bei, die Konsistenz bei der Inbetriebnahme zu verbessern, stärkt die Zusammenarbeit zwischen Betriebs-, Wartungs- und Automatisierungsteams und bietet eine klarere technische Grundlage für die spätere Geräteabnahme und -wartung.

Die Qualität der Ausrüstung bildet die Grundlage. Standardisierte Inbetriebnahme und fachgerechter Betrieb tragen dazu bei, diese Fähigkeit in zuverlässige Netzleistung umzuwandeln.

Der technische Service von DGG Power geht über die Lieferung der Ausrüstung hinaus

Bei intelligenten Verteilergeräten ist die Lieferung nicht das Ende des Projekts. Das Gehäuse des Leistungsschalters, die Sensorkonfiguration, die Steuerungsfunktionen, die Verkabelung, die Schutzeinstellungen und die Kommunikationsanforderungen müssen korrekt mit der Anwendung des Kunden verbunden sein.

DGG Power unterstützt Kunden entsprechend der tatsächlichen Projektkonfiguration. Der technische Service kann die Erklärung der Gerätefunktionen, die Koordinierung der Primär- und Sekundärverkabelung, die Anleitung zum Betrieb der Steuerung, die Überprüfung der Schutzmaßnahmen, automatische Wiedereinschaltprüfungen und die Inbetriebnahmekommunikation umfassen.

Der Zweck dieses Dienstes besteht nicht darin, die Betriebsabläufe oder das Systemdesign des Versorgungsunternehmens zu ersetzen. Es soll Kunden helfen, die gelieferte Ausrüstung zu verstehen, Informationslücken während der Inbetriebnahme zu schließen und Produktfunktionen mit tatsächlichen Anforderungen vor Ort zu verbinden.

Als Lieferant von Mittel- und Hochspannungsübertragungs- und -verteilungsgeräten stärkt DGG Power weiterhin sowohl die Produktkompetenz als auch den projektbasierten technischen Support für Versorgungsunternehmen, EPC-Auftragnehmer und Verteilungsnetzbetreiber.
