Panoramica del progetto

Poiché le reti di distribuzione continuano ad adottare tecnologie di automazione, il funzionamento affidabile di a interruttore montato su palo dipende da qualcosa di più delle prestazioni meccaniche dell'interruttore stesso. L'unità di commutazione primaria, i dispositivi di rilevamento di corrente e tensione, il controller di protezione, il circuito operativo, il feedback di stato e il sistema di comunicazione devono funzionare come un insieme coordinato.

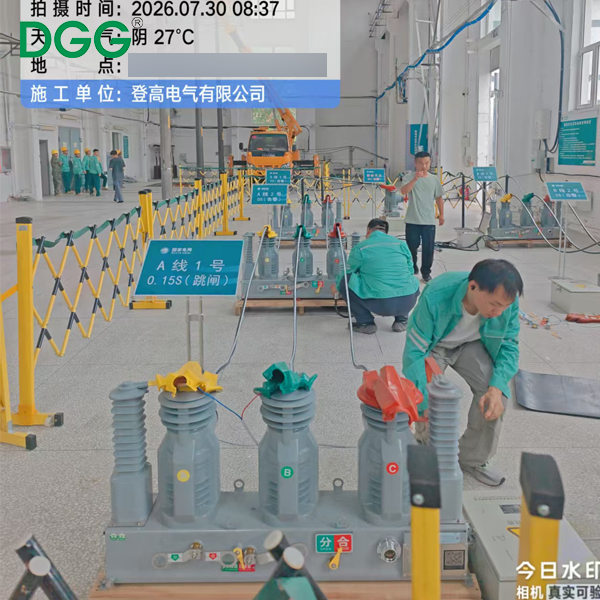

DGG Power ha recentemente fornito formazione pratica e supporto alla messa in servizio di interruttori automatici montati su palo integrati primari e secondari presso una struttura di formazione di un'azienda elettrica. Diversi interruttori automatici sono stati disposti in un ambiente di formazione controllato in modo che il personale dei servizi pubblici potesse eseguire operazioni di commutazione, verifica degli interventi, controlli di protezione e coordinamento dei segnali in condizioni standardizzate.

Lo scopo del programma non era semplicemente quello di dimostrare che gli interruttori automatici potevano aprirsi e chiudersi. È stato progettato per aiutare il personale tecnico a comprendere come viene generato un comando di protezione, come risponde l'apparecchiatura primaria, come lo stato operativo viene restituito al controller e come devono essere tracciate condizioni anomale nell'intero sistema primario-secondario.

Perché è importante il coordinamento primario-secondario

Un interruttore automatico montato su palo integrato primario e secondario combina la capacità di commutazione fisica dell'apparecchiatura primaria con le funzioni di rilevamento, protezione e controllo del sistema secondario.

La parte primaria trasporta corrente, apre e chiude la partenza e interrompe la corrente di guasto. La sezione secondaria riceve segnali di corrente o tensione, valuta le condizioni operative in base alle impostazioni di protezione e invia comandi al meccanismo dell'interruttore.

Queste due sezioni devono funzionare come un unico sistema.

Un interruttore può completare correttamente un'operazione di apertura meccanica, ma il sistema complessivo può comunque non soddisfare i requisiti del progetto se le impostazioni del controller non sono corrette, i contatti ausiliari restituiscono lo stato sbagliato o il circuito di sgancio non è collegato correttamente. Allo stesso modo, un controllore può identificare correttamente un guasto, ma la catena di protezione è incompleta se il meccanismo operativo non esegue il comando in modo affidabile.

Questo è il motivo per cui la messa in servizio non può limitarsi a verificare se l'interruttore si muove. Il processo completo, dall'acquisizione del segnale alla valutazione della protezione, all'uscita del comando, all'azione meccanica e al feedback dello stato, deve essere verificato come un circuito chiuso.

Da un comando di intervento ad un ciclo operativo completo

Durante un'operazione di protezione, il controller riceve innanzitutto segnali elettrici dai dispositivi di rilevamento. Quindi confronta tali segnali con le impostazioni di protezione configurate. Se la condizione operativa soddisfa i criteri di intervento, il controller invia un comando all'interruttore.

Il meccanismo operativo converte quel comando elettrico in movimento meccanico. Il contatto mobile si separa e l'ampolla in vuoto interrompe la corrente. Al termine dell'operazione, i contatti ausiliari e gli indicatori di posizione restituiscono lo stato dell'interruttore al controller o al sistema di monitoraggio.

Per il personale tecnico, comprendere questa sequenza è essenziale. Rende più semplice distinguere se una condizione anomala proviene dall'apparecchiatura primaria, dalla logica del controller, dal circuito operativo, dal cablaggio del segnale o dall'interfaccia di comunicazione.

La formazione pratica trasforma questo processo da un diagramma astratto in una catena operativa visibile e ripetibile. I tecnici possono osservare la risposta dell'apparecchiatura, confrontare le indicazioni del controller con la posizione effettiva dell'interruttore e imparare a individuare un problema passo dopo passo.

Operazione di commutazione e risposta meccanica

La prima fase della formazione pratica si concentra solitamente sulle condizioni operative di base del martello. Il personale tecnico esegue le operazioni di apertura e chiusura locale e conferma se il meccanismo risponde in modo fluido e coerente.

Lo scopo non è semplicemente ripetere l’operazione più volte. Il personale deve comprendere la relazione tra il comando operativo, il movimento del meccanismo, l'indicazione della posizione meccanica e il feedback del contatto ausiliario.

Se l'interruttore raggiunge la posizione meccanica corretta ma il controller riceve il segnale sbagliato, il problema potrebbe risiedere nel contatto ausiliario o nel cablaggio secondario. Se il controller invia il comando corretto ma l'interruttore non completa l'operazione, l'attenzione dovrebbe spostarsi sull'alimentazione operativa, sul circuito di sgancio o chiusura e sul meccanismo meccanico.

Questo modo di pensare è più utile che memorizzare i singoli elementi del test perché aiuta il personale a stabilire un metodo pratico per la risoluzione dei problemi.

Verifica della protezione e simulazione dei guasti

La verifica della protezione aiuta il personale a comprendere come il controller secondario risponde a condizioni elettriche anomale e come l'interruttore primario esegue il comando di protezione.

In base alla configurazione dell'apparecchiatura e al piano di formazione, il processo di messa in servizio può includere l'azione di sovracorrente, la verifica del comando di sgancio, l'osservazione del tempo di funzionamento, i controlli di richiusura automatica e la verifica della logica di blocco.

Il punto chiave è non creare un difetto per la dimostrazione. Serve per confermare se l'impostazione della protezione, la valutazione del controller, l'uscita di sgancio, la risposta del meccanismo e la registrazione degli eventi rimangono coerenti durante il test.

Quando il risultato operativo non corrisponde alla logica prevista, i tecnici devono determinare se la deviazione deriva dall'impostazione della protezione, dal segnale di ingresso, dal circuito di sgancio, dalla condizione del meccanismo o dalla procedura di ripristino. Questa analisi strutturata è una delle parti più preziose della formazione pratica.

Feedback sullo stato e automazione della distribuzione

L'automazione della distribuzione dipende da informazioni precise sul campo. Una piattaforma di controllo remoto non può fornire un giudizio affidabile se lo stato dell'interruttore, il segnale di protezione o la modalità operativa restituiti dal campo non sono corretti.

Durante la messa in servizio, la posizione meccanica effettiva dell'interruttore dovrebbe essere confrontata con le informazioni ricevute dal controller. Anche le modalità operative locali e remote devono essere chiaramente distinte per evitare comandi contrastanti.

Laddove siano configurate le funzioni di comunicazione, i tecnici possono verificare ulteriormente se lo stato operativo, le informazioni sui guasti e le registrazioni degli eventi possono essere trasmessi correttamente al sistema di controllo associato.

Per un'azienda elettrica, un feedback accurato sullo stato non è un dettaglio secondario. Influisce sul funzionamento remoto, sulla localizzazione dei guasti, sulla sezionalizzazione dell'alimentatore e sulle decisioni di ripristino. Un piccolo errore di segnale potrebbe eventualmente trasformarsi in un problema più grande di funzionamento e manutenzione.

Perché un ambiente di formazione controllato è prezioso

Il test delle apparecchiature di distribuzione intelligenti direttamente in una rete operativa è soggetto a severe restrizioni operative e di sicurezza. Un ambiente di formazione controllato consente al personale tecnico di ripetere le operazioni, confrontare diversi stati delle apparecchiature e analizzare condizioni anomale senza influenzare un alimentatore attivo.

Zone di allenamento chiaramente divise, etichette delle apparecchiature, identificazione dei circuiti e procedure operative standardizzate contribuiscono inoltre a creare un processo di apprendimento più coerente. Il personale può concentrarsi sulla logica dell'attrezzatura invece di affrontare l'incertezza di un sito di progetto dal vivo.

Più unità disposte nella stessa area formativa consentono inoltre di condurre esercitazioni comparative. Diversi gruppi possono seguire la stessa procedura, registrare i risultati e identificare se le deviazioni derivano dalla configurazione dell'apparecchiatura o dai metodi operativi.

Ciò migliora non solo la comprensione individuale, ma anche la coerenza dell’intero team di commissioning e accettazione.

Il valore pratico per le aziende elettriche

Per le aziende produttrici di energia, la formazione tecnica non è un'attività facoltativa aggiunta dopo la consegna delle apparecchiature. Si tratta di un passo importante per trasformare le funzioni delle apparecchiature in un funzionamento affidabile sul campo.

Gli interruttori automatici montati su palo integrati primari e secondari combinano funzioni di commutazione meccanica, rilevamento, protezione, controllo e comunicazione. Se il personale operativo e di manutenzione comprende solo il corpo dell'interruttore ma non ha familiarità con la logica del controller o il feedback del segnale, potrebbero comunque verificarsi problemi durante l'accettazione, il funzionamento o l'analisi dei guasti.

La formazione pratica consente al personale di completare operazioni di commutazione, verifica delle protezioni e controlli dei segnali in un ambiente controllato. Attraverso il funzionamento ripetuto e la simulazione dei guasti, possono comprendere meglio come l'apparecchiatura primaria risponde ai comandi secondari, come vengono registrate le azioni di protezione e come dovrebbero essere indagate le condizioni anomale.

Questa esperienza aiuta a migliorare la coerenza della messa in servizio, rafforza la cooperazione tra i team operativi, di manutenzione e di automazione e fornisce una base tecnica più chiara per la successiva accettazione e manutenzione delle apparecchiature.

La qualità delle apparecchiature costituisce la base. La messa in servizio standardizzata e il funzionamento qualificato contribuiscono a trasformare questa capacità in prestazioni affidabili della rete.

Il servizio tecnico di DGG Power oltre la consegna delle apparecchiature

Per le apparecchiature di distribuzione intelligenti, la consegna non rappresenta la fine del progetto. Il corpo dell'interruttore, la configurazione del rilevamento, le funzioni del controller, il cablaggio, le impostazioni di protezione e i requisiti di comunicazione devono essere collegati correttamente all'applicazione del cliente.

DGG Power supporta i clienti in base all'effettiva configurazione del progetto. Il servizio tecnico può includere la spiegazione delle funzioni dell'apparecchiatura, il coordinamento del cablaggio primario e secondario, la guida al funzionamento del controller, la verifica dell'azione di protezione, i controlli di richiusura automatica e la comunicazione di messa in servizio.

Lo scopo di questo servizio non è quello di sostituire le procedure operative o la progettazione del sistema dell'utilità. Lo scopo è aiutare i clienti a comprendere le apparecchiature fornite, ridurre le lacune informative durante la messa in servizio e collegare le funzioni del prodotto con i requisiti effettivi sul campo.

In qualità di fornitore di apparecchiature di trasmissione e distribuzione a media e alta tensione, DGG Power continua a rafforzare sia la capacità dei prodotti che il supporto tecnico basato su progetti per le utilities, gli appaltatori EPC e gli operatori delle reti di distribuzione.

Domande frequenti

Qual è lo scopo della formazione sugli interruttori automatici integrati primari e secondari?

Lo scopo è aiutare il personale tecnico a comprendere la relazione completa tra funzionamento dell'interruttore, logica di protezione, circuiti operativi, feedback di stato e automazione della distribuzione, non solo l'apertura e la chiusura meccanica dell'interruttore.

Cosa occorre verificare durante la messa in servizio?

La messa in servizio dovrebbe verificare l'intera catena operativa, inclusa l'acquisizione del segnale, la valutazione del controller, i circuiti di sgancio e chiusura, la risposta del meccanismo, la posizione meccanica, il feedback del contatto ausiliario e le funzioni di comunicazione, se configurate.

Ogni interruttore automatico su palo integrato prevede la richiusura automatica?

Non necessariamente. La richiusura automatica dipende dal controller, dai dispositivi di rilevamento, dall'alimentazione ausiliaria, dal meccanismo di comando e dalla strategia di protezione specificati per il progetto.

Perché è necessaria la formazione pratica se l'attrezzatura ha già superato i test di fabbrica?

I test di fabbrica verificano le prestazioni del prodotto in condizioni specificate. La formazione pratica aiuta il personale dei servizi a comprendere la configurazione fornita, la logica operativa e il processo di messa in servizio necessari per la successiva accettazione, funzionamento e manutenzione.

DGG Power può fornire formazione e supporto per la messa in servizio?

DGG Power può fornire supporto tecnico basato sul progetto in base alla configurazione dell'interruttore, alle funzioni del controller, ai requisiti di protezione e all'ambiente applicativo.

Conclusione

Gli interruttori automatici montati su palo integrati primari e secondari collegano le apparecchiature di commutazione fisica con l'automazione di protezione, controllo, monitoraggio e distribuzione. Un funzionamento affidabile dipende non solo dalla qualità della produzione, ma anche dalla corretta configurazione, dalla completa messa in servizio e dalla chiara comprensione della logica operativa.

Attraverso questo servizio di formazione pratica e messa in servizio, DGG Power ha supportato il personale delle aziende elettriche nella verifica dell'intera catena operativa e nel rafforzamento della loro comprensione del coordinamento primario-secondario.
