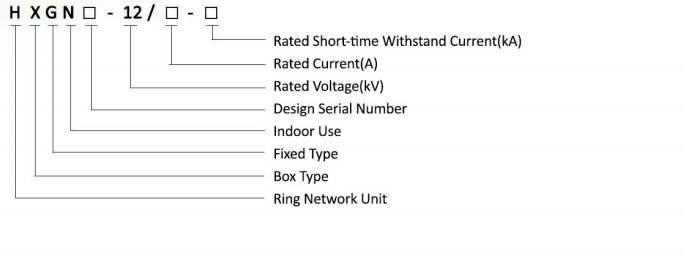

HXGN-12
DGG

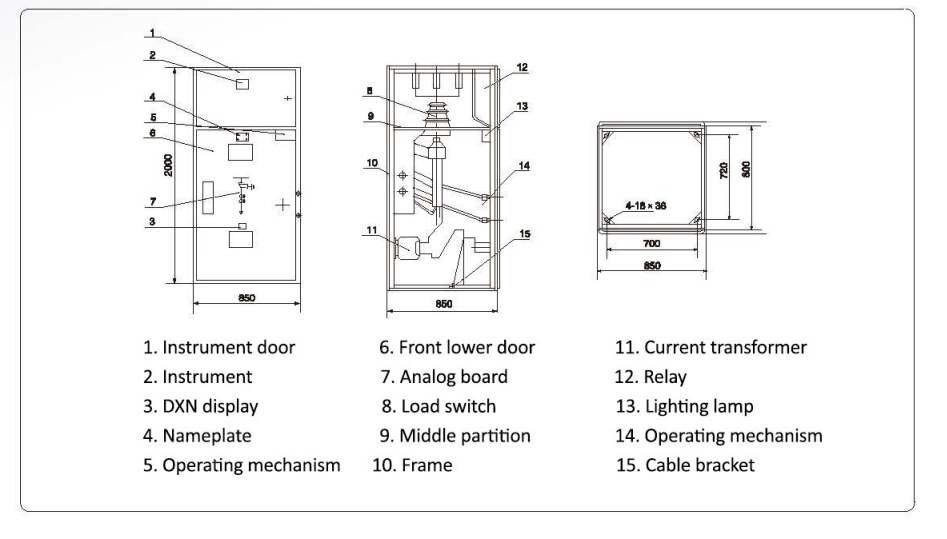

1. Vale la pena considerar las características y ventajas de la unidad principal del anillo SF6 de hexafluoruro de azufre al buscar una solución confiable y eficiente para la distribución de energía. Este tipo de equipos se caracteriza por su alto nivel de aislamiento, lo que garantiza la seguridad y confiabilidad del sistema eléctrico.
2. Además, la unidad principal del anillo de hexafluoruro de azufre SF6 es de tamaño compacto, lo que facilita su instalación y mantenimiento en diversos entornos. Su diseño modular permite flexibilidad y escalabilidad, lo que permite a los usuarios personalizar la unidad según sus necesidades específicas.
3. Además, la unidad principal del anillo de hexafluoruro de azufre SF6 es respetuosa con el medio ambiente, ya que está diseñada para minimizar las emisiones de gases de efecto invernadero y reducir la huella de carbono general del sistema eléctrico.
4. En general, este tipo de equipo de unidad principal de anillo SF6 ofrece una solución rentable y sostenible para la distribución de energía, lo que lo convierte en una opción popular entre industrias y servicios públicos.
No. |
Artículo |
Unidad |
Parámetros |
|
1 |
Tensión nominal |
kV |
7.2 / 12 |
|
2 |
Corriente nominal del bus principal |
A |
630 |
|
3 |
Corriente nominal |
Gabinete entrante |
A |
630 |
Gabinete saliente (Armario Eléctrico Combinado) |
A |
125 (más grande) |
||
4 |
Corriente nominal de resistencia de corta duración |
ka |
20 |
|
5 |
Corriente nominal máxima soportada |
ka |
31.5 |
|
6 |
Corriente nominal de conexión de corto tiempo (valor máximo) |
ka |
50 |
|
7 |
Corriente de ruptura de carga activa nominal |
A |
630 |
|
8 |
Corriente de ruptura nominal de circuito cerrado |
A |
630 |
|
9 |
Corriente de carga nominal del cable |
A |
10 |
|
10 |
Corriente nominal soportada de corta duración del seccionador de puesta a tierra |
ka |
20 |
|
11 |
Corriente máxima nominal soportada del seccionador de puesta a tierra |
ka |
50 |
|
12 |
Valor nominal de creación de corriente de corto tiempo que genera el valor máximo del interruptor de puesta a tierra. |
ka |
50 |
|
13 |
Corriente de ruptura nominal del punto del cable |
A |
3150 |
|
14 |
Voltaje soportado de frecuencia eléctrica de 1 min. |
Fractura de vacío fase-fase |
kV |
42 |
Fractura de aislamiento |
48 |
|||
15 |
Tensión soportada por impulso de relámpago |
Fractura de vacío fase-fase |
kV |
75 |
Fractura de aislamiento |
85 |
|||
16 |
Vida útil mecánica |
Interruptor de carga de vacío |
Veces |
10000 |
Cuchillo de aislamiento Cuchillo de tierra |
2000 |
|||
17 |
interruptor de carga |
Velocidad promedio de cierre |
EM |
0,6±0,2 |
Velocidad media de apertura |
1,1 ± 0,2 |
|||
Asincronía trifásica |
≤2 |
|||
18 |
Fusible para el aparato combinado |
Corriente nominal máxima |
A |
125 |
Corriente de ruptura nominal de cortocircuito |
ka |
31.5 |
||
19 |
Nivel de protección |
IP3X |
||
1. La altitud no excederá los 1000 metros y la altitud en condiciones especiales de uso no excederá los 2000 metros.
2. Temperatura ambiente: Límite superior +40˚C. El valor promedio medido en 24 h no debe exceder los 35˚C, y la temperatura ambiente más baja del aire es -15˚C.
3. Humedad relativa:
El valor medio de la humedad relativa medida en 24 horas no deberá exceder el 95%.
El valor medio de la presión de vapor de agua medido en 24 horas no deberá exceder los 2,2 kpa.
La temperatura relativa media mensual no excederá el 90%.
La presión media mensual de vapor de agua no deberá exceder los 1,8 kpa.
4. El aire circundante no está apreciablemente contaminado por polvo, humo, gases, vapores o nieblas salinas corrosivos y/o inflamables.
5. Cuando se instala el equipo, la inclinación desde el plano vertical no debe exceder los 5˚C.
6. El equipo debe instalarse en un lugar libre de tirones e impactos fuertes.
7. Nota: Los usuarios pueden negociar con nuestra empresa los requisitos especiales.


Instrucciones de pedido
Se debe proporcionar la siguiente información al realizar el pedido:
1.Diagrama del sistema del circuito principal;
2. Diagrama esquemático eléctrico del circuito auxiliar, voltaje del circuito auxiliar;
3.Lista de componentes del gabinete (incluido el modelo, nombre, especificación y cantidad del componente);
4.Diagrama de disposición del cuadro;
5.Color del gabinete (si no hay requisitos, suministre de acuerdo con los estándares de nuestra empresa);
6.Lista de repuestos necesarios;
7.Otras condiciones especiales de uso.
Integridad del producto
Durante el suministro se deberán proporcionar los siguientes documentos y anexos:
1.Certificado de conformidad;
2.Lista de embalaje;
3.Manual de usuario;
4.Informe de inspección de fábrica;
5. Planos eléctricos relevantes;
6.Repuestos especificados en el contrato;
7.Manual de instalación y funcionamiento de los componentes principales.
