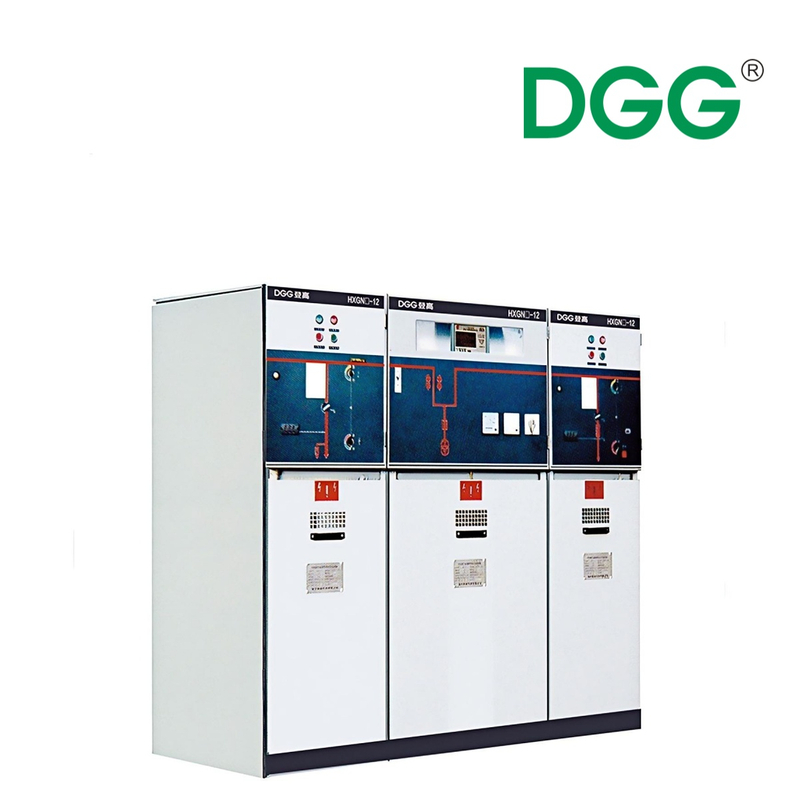

HXGN-12 SF6 gazli izolyatsiyalangan elektr o'rta kuchlanishli halqa Mian birligi

HXGN - 12 quti tipidagi sobit o'zgaruvchan tokli metall bilan o'ralgan halqali tarmoq kommutatori (keyingi o'rinlarda 'halqali tarmoq shkafi/kommutatori' deb yuritiladi) sanoat va tog'-kon korxonalari, turar-joy binolari, ko'p qavatli binolar, maktablar va bog'lar kabi hududlarda energiya taqsimlash tizimlari uchun javob beradi. U yopiq AC uch fazali 12 kV, 50 Gts halqali tarmoq quvvat manbai va terminal quvvat taqsimlash uskunasi sifatida ishlatiladi. U nominal yuk oqimini va transformatorning yuksiz oqimini uzishi yoki yopishi mumkin va havo liniyasini, kabel liniyasini yoki ma'lum masofadagi sig'im oqimini uzishi yoki yopishi mumkin. Yuklash kaliti sug'urta kombinatsiyasi shkafi nominal qisqa tutashuv oqimini bir vaqtning o'zida uzishi mumkin. Energiya tizimida, tarqatish uskunasini himoya qilish va elektr energiyasini taqsimlash va nazorat qilish sifatida u mukammal 'beshta oldini olish' qulflash funktsiyasiga ega.
Mavjudligi:
Miqdori:
Surishtiring Savatga qo'shish

  • HXGN-12

  • DGG

1. Oltingugurt geksaflorid SF6 halqali asosiy blokining xarakteristikalari va afzalliklari quvvatni taqsimlash uchun ishonchli va samarali echim izlashda e'tiborga olinishi kerak. Ushbu turdagi uskunalar elektr tizimining xavfsizligi va ishonchliligini ta'minlaydigan yuqori darajadagi izolyatsiyasi bilan mashhur.



2. Bundan tashqari, oltingugurtli geksaflorid SF6 halqali asosiy blok o'lchamlari bo'yicha ixcham bo'lib, uni turli xil sozlamalarda o'rnatish va saqlashni osonlashtiradi. Uning modulli dizayni moslashuvchanlik va kengayish imkonini beradi, bu foydalanuvchilarga jihozni o'z ehtiyojlariga mos ravishda sozlash imkonini beradi.



3. Bundan tashqari, oltingugurt geksaftorid SF6 halqali asosiy bloki ekologik jihatdan qulaydir, chunki u issiqxona gazlari chiqindilarini minimallashtirish va elektr tizimining umumiy uglerod izini kamaytirish uchun mo'ljallangan.



4. Umuman olganda, ushbu turdagi SF6 halqali asosiy blok uskunalari energiya taqsimoti uchun tejamkor va barqaror yechim taklif qiladi, bu uni sanoat va kommunal xizmatlar orasida mashhur tanlovga aylantiradi.


Yo'q.

Element

Birlik

Parametrlar

1

Nominal kuchlanish

kV

7,2 / 12

2

Asosiy avtobusning nominal oqimi

A

630

3

Nominal oqim

Kiruvchi kabinet

A

630


Chiqish kabineti

(Birlashtirilgan elektr shkafi)

A

125 (Eng katta)

4

Nominal qisqa muddatli qarshilik oqimi

kA

20

5

Nominal cho'qqiga chidamli oqim

kA

31.5

6

Qisqa muddatli ishlab chiqarish oqimi (eng yuqori qiymat)

kA

50

7

Nominal faol yukning uzilish oqimi

A

630

8

Nominal yopiq konturli uzilish oqimi

A

630

9

Nominal kabel zaryadlash oqimi

A

10

10

Topraklama kalitining nominal qisqa muddatli chidamli oqimi

kA

20

11

Topraklama kalitining nominal cho'qqiga chidamli oqimi

kA

50

12

Nominal qisqa muddatli joriy qilish toki Topraklama kalitining eng yuqori qiymati.

kA

50

13

Kabel nuqtasining nominal uzilish oqimi

A

3150

14

1min Quvvat chastotasi chidamli kuchlanish

Faza-fazali vakuum sinishi

kV

42


Izolyatsiya sinishi

48

15

Chaqmoq impulslariga chidamli kuchlanish

Faza-fazali vakuum sinishi

kV

75


Izolyatsiya sinishi

85

16

Mexanik ishlash muddati

Vakuumli yuk o'tkazgich

Vaqtlar

10000


Izolyatsiya pichog'i Yer pichog'i

2000

17

Yuklash kaliti

O'rtacha yopilish tezligi

Xonim

0,6±0,2


O'rtacha ochilish tezligi

1,1±0,2


3 fazali asinxroniya

≤2

18

Kombinatsiyalangan asbob uchun sug'urta

Maksimal nominal oqim

A

125


Nominal qisqa tutashuvning uzilish oqimi

kA

31.5

19

Himoya darajasi

IP3X


1. Balandligi 1000 metrdan oshmasligi kerak va maxsus foydalanish sharoitida balandligi 2000 metrdan oshmasligi kerak.

2. Atrof-muhit harorati: Yuqori chegara +40˚C, 24 soat ichida o'lchangan o'rtacha qiymat 35˚C dan oshmasligi kerak va eng past havo harorati -15˚C

3. Nisbiy namlik:

              24 soat ichida o'lchangan nisbiy namlikning ave. qiymati 95% dan oshmasligi kerak

           24 soat ichida o'lchangan suv bug'i bosimining o'rtacha qiymati 2,2 kpa dan oshmasligi kerak

              O'rtacha oylik nisbiy harorat 90% dan oshmasligi kerak

              O'rtacha oylik suv bug'ining bosimi 1,8 kpa dan oshmasligi kerak

4. Atrofdagi havo chang, tutun, korroziy va/yoki yonuvchi gazlar, bug'lar yoki tuz tumanlari bilan sezilarli darajada ifloslanmaydi.

5. Uskunani o'rnatishda vertikal tekislikdan moyillik 5˚C dan oshmasligi kerak.

6. Uskunani qattiq tortish va zarbadan holi joyga o'rnatish kerak.

7. Eslatma: Foydalanuvchilar maxsus talablar bo'yicha kompaniyamiz bilan kelishib olishlari mumkin.


2024-09-13 160813

2024-09-13 165326


Buyurtma berish bo'yicha ko'rsatmalar


Buyurtma berishda quyidagi ma'lumotlar ko'rsatilishi kerak:

1.Asosiy elektron tizim diagrammasi;

2.Yordamchi elektron elektr sxemasi, yordamchi zanjirning kuchlanishi;

3.Kabinetdagi komponentlar ro'yxati (shu jumladan komponentlar modeli, nomi, spetsifikatsiyasi, miqdori);

4.Kommutatorning joylashuv sxemasi;

5.Cabinetcolor (agar talablar bo'lmasa, kompaniyamiz standartlariga muvofiq etkazib berish);

6. Kerakli ehtiyot qismlar ro'yxati;

7. Boshqa maxsus foydalanish shartlari.


Mahsulotning to'liqligi


Ta'minot paytida quyidagi hujjatlar va qo'shimchalar taqdim etilishi kerak:

1.Muvofiqlik sertifikati;

2. Qadoqlash ro'yxati;

3.Foydalanuvchi qo'llanmasi;

4. Zavod tekshiruvi hisoboti;

5.Tegishli elektr chizmalar;

6. Shartnomada ko'rsatilgan ehtiyot qismlar;

7.Asosiy komponentlar uchun o'rnatish va foydalanish qo'llanmasi.
