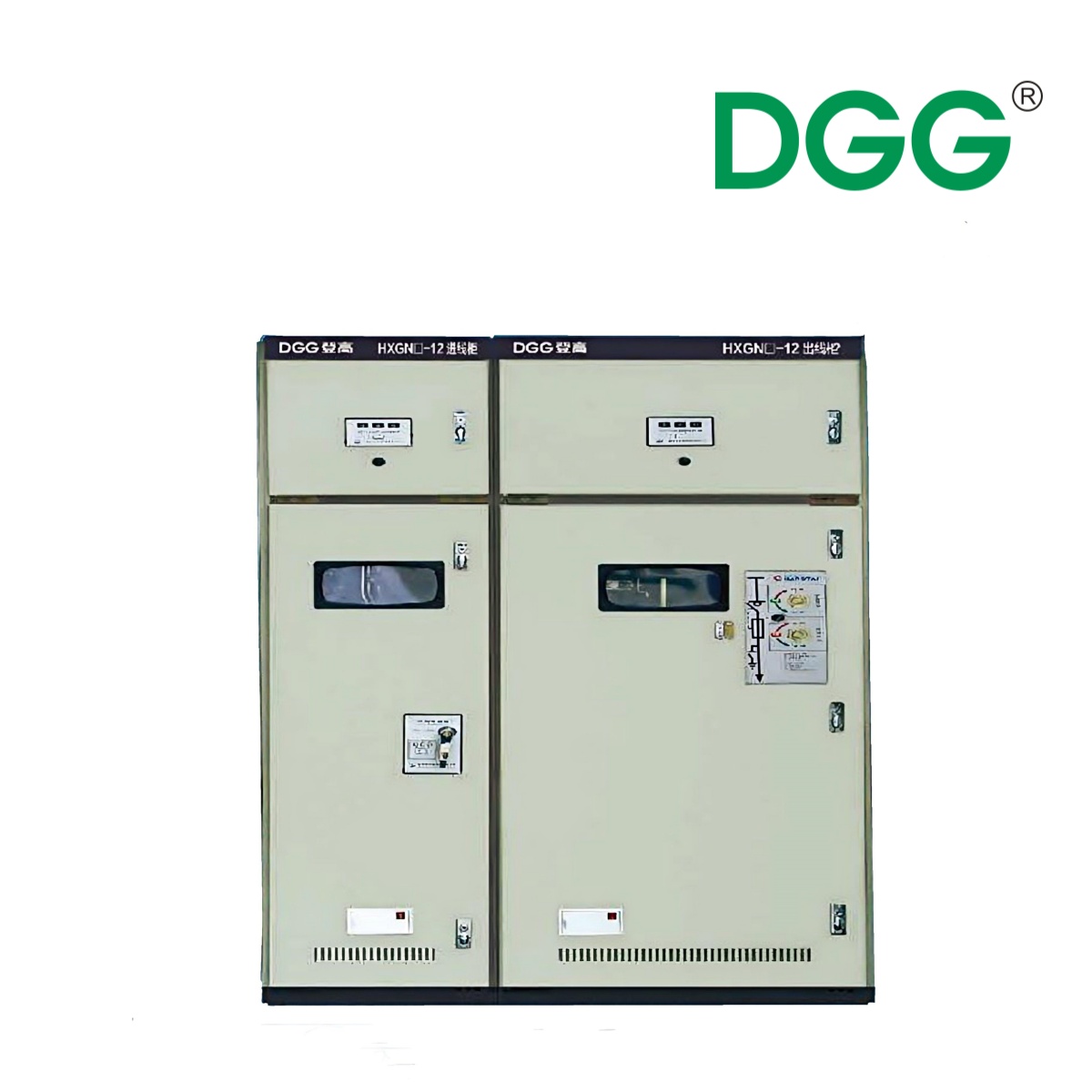

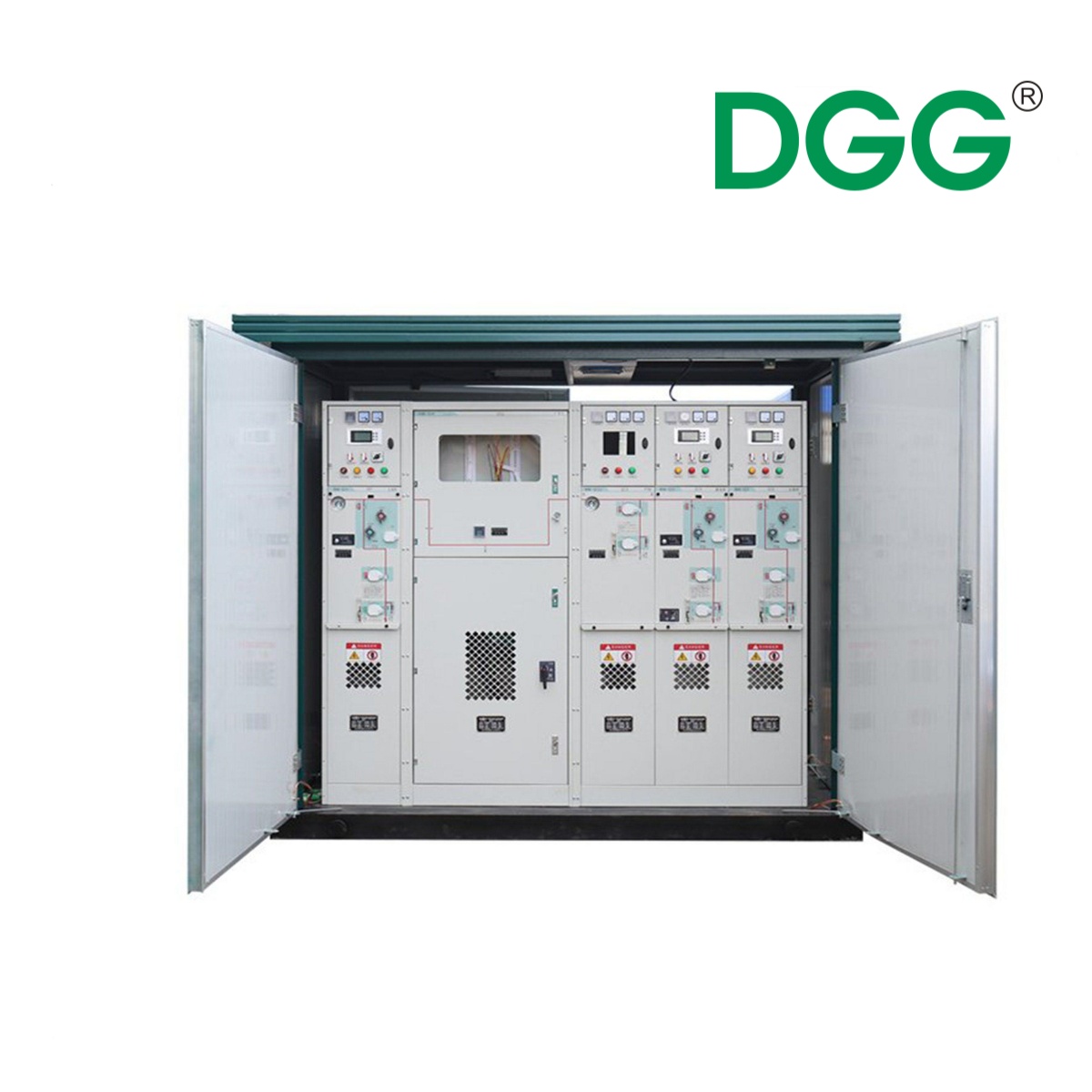

Unité Mian d'anneau électrique moyenne tension isolée au gaz SF6 HXGN-12

Partager avec :

Unité Mian d'anneau électrique moyenne tension isolée au gaz SF6 HXGN-12

HXGN - L'appareillage de commutation de réseau en anneau sous enveloppe métallique à courant alternatif fixe de type boîtier 12 (ci-après dénommé « armoire/appareillage de commutation de réseau en anneau ») convient aux systèmes de distribution d'énergie dans des domaines tels que les entreprises industrielles et minières, les zones résidentielles, les immeubles de grande hauteur, les écoles et les parcs. Il est utilisé comme unité d'alimentation de réseau en anneau triphasé CA intérieur de 12 kV, 50 Hz et comme équipement de distribution d'énergie terminale. Il peut déconnecter ou fermer le courant de charge nominal et le courant à vide du transformateur et peut déconnecter ou fermer la ligne aérienne, la ligne de câble ou le courant capacitif à une certaine distance. L'armoire combinée à fusibles de commutateur de charge peut déconnecter le courant de court-circuit nominal en même temps. Dans le système électrique, en tant que protection des équipements de distribution et distribution et contrôle de l'énergie électrique, il dispose d'une fonction de verrouillage parfaite « cinq préventions ».

Disponibilité :

Quantité :



Renseigner Ajouter au panier

Modèle:
HXGN-12
Marque:
DGG

1. Les caractéristiques et les avantages de l'unité principale à anneau d'hexafluorure de soufre SF6 méritent d'être pris en compte lors de la recherche d'une solution fiable et efficace pour la distribution d'énergie. Ce type d’équipement est reconnu pour son haut niveau d’isolation, qui assure la sécurité et la fiabilité du système électrique.

2. De plus, l'unité principale à anneau d'hexafluorure de soufre SF6 est de taille compacte, ce qui la rend facile à installer et à entretenir dans divers contextes. Sa conception modulaire permet flexibilité et évolutivité, permettant aux utilisateurs de personnaliser l'unité en fonction de leurs besoins spécifiques.

3. De plus, l'unité principale à anneau d'hexafluorure de soufre SF6 est respectueuse de l'environnement, car elle est conçue pour minimiser les émissions de gaz à effet de serre et réduire l'empreinte carbone globale du système électrique.

4. Dans l'ensemble, ce type d'équipement d'unité principale en anneau SF6 offre une solution rentable et durable pour la distribution d'énergie, ce qui en fait un choix populaire parmi les industries et les services publics.

Non.	Article		Unité	Paramètres
1	Tension nominale		kV	7,2 / 12
2	Courant nominal du bus principal		UN	630
3	Courant nominal	Cabinet entrant	UN	630
		Cabinet sortant (Armoire électrique combinée)	UN	125 (le plus grand)
4	Courant de tenue nominal de courte durée		kA	20
5	Courant de tenue de crête nominal		kA	31.5
6	Courant d'établissement nominal de courte durée (valeur de crête)		kA	50
7	Courant de coupure de charge actif nominal		UN	630
8	Courant de coupure nominal en boucle fermée		UN	630
9	Courant de charge du câble nominal		UN	10
10	Courant de tenue nominal de courte durée du sectionneur de terre		kA	20
11	Courant de tenue de crête nominal du sectionneur de terre		kA	50
12	Courant de fermeture nominal de courte durée, valeur maximale du sectionneur de terre.		kA	50
13	Courant de coupure nominal du point de câble		UN	3150
14	Tension de tenue à la fréquence de puissance 1 min	Fracture sous vide phase-phase	kV	42
		Fracture d'isolement		48
15	Tension de tenue aux impulsions de foudre	Fracture sous vide phase-phase	kV	75
		Fracture d'isolement		85
16	Durée de vie mécanique	Interrupteur de charge à vide	Fois	10000
		Couteau d'isolement Couteau de Terre		2000
17	Commutateur de charge	Vitesse de fermeture moyenne	MS	0,6 ± 0,2
		Vitesse d'ouverture moyenne		1,1 ± 0,2
		Asynchronie triphasée		≤2
18	Fusible pour l'appareil combiné	Courant nominal maximal	UN	125
		Courant nominal de coupure de court-circuit	kA	31.5
19	Niveau de protection			IP3X
