Întrerupător de circuit izolat SF6 de înaltă tensiune de interior LW38-40 pentru aparate de comutare și substații

Întrerupătorul LW38-40.5w pentru exterior cu hexafluorură de sulf de înaltă tensiune (SF6) (denumit în continuare „întrerupător”) este un aparat de distribuție de înaltă tensiune pentru exterior cu AC trifazat 50 Hz și tensiune nominală de 40,5 kV. Poate fi folosit pentru a deschide și închide curentul nominal și curentul de defect, pentru a porni și opri băncile de condensatoare și pentru a comuta liniile. Este potrivit în special pentru funcționarea frecventă și poate fi folosit și ca întrerupător de circuit de contact.

Întrerupătorul folosește gaz SF6, deoarece calitatea stingerii arcului și izolației este instalată în aer liber și adoptă structura de coloană de porțelan ridicată.

Întrerupătorul este în conformitate cu standardele tehnice, cum ar fi întrerupătorul de circuit de înaltă tensiune AC GB / t1984-2014, întrerupătorul de circuit de înaltă tensiune AC DL / t402-2016 și întrerupătorul de circuit de înaltă tensiune AC cu fluorură de sulf JB / T 9694-2008.

Disponibilitate:

Cantitate:



Întreba Adăugați în coș

Model:
LW38-40
Marca:
DGG

1. Întrerupătorul de circuit în vid SF6 are proprietăți bune de izolare electrică, poate menține o tensiune scăzută de avarie sub tensiune înaltă, sigur și eficient.

2. Conductivitatea termică ridicată a gazului absoarbe energia arcului și răcește arcul foarte repede și întrerupe rapid curentul de defect.

3. Stabilitatea gazului reduce costul de întreținere.

4. SF6 poate funcționa în condiții dure de mediu.

5. În comparație cu întrerupătorul cu vid tradițional, întrerupătorul cu vid SF6 are dimensiuni mici, greutate redusă, design compact, ușor de instalat și întreținut.

Nu.	Articol		Unitate	Date
1	Frecvența nominală		Hz	50
2	Tensiune nominală		kV	40.5
3	Curent nominal		O	1250 / 1600 / 2000
4	Curent nominal de rupere de scurtcircuit		kA	31.5
5	Curent nominal de închidere în scurtcircuit			80
6	Curent nominal de rezistență de scurtă durată			31.5
7	Curent nominal de vârf de rezistență			80
8	Curent nominal de rupere în afara pasului			10
9	Timp continuu nominal de scurtcircuit		s	4
10	Timpi nominali de întrerupere a curentului de întrerupere de scurtcircuit		Times	10
11	Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată	Interfaza, la pământ (uscat)	kV/min	95/1
		Fractură (uscata)		118/1
		Interfaza, la pământ (umed)		80/1
		Circuit auxiliar la pământ		2/1
12	Tensiune nominală de rezistență la impulsul fulgerului	Interfaza, la pământ	kV	185
		Fractură		215
13	Tensiunea nominală de funcționare și tensiunea nominală a circuitului auxiliar		V	AC220, DC220
14	Rezistența circuitului principal	Curent nominal 1600A și mai jos	micro-Ohm	Nu mai mult de 90
		Curent nominal mai mare de 1600A		Nu mai mult de 40
15	Ora de închidere	Sub tensiune AC	Domnișoară	Nu mai mult de 100
		Sub tensiune DC		55 ~ 100
16	Ora de deschidere	Sub tensiune AC		Nu mai mult de 60
		Sub tensiune DC		30 ~ 65
17	Închidere - Ora de deschidere			Nu mai puțin de 120
18	Deschidere - Ora de închidere			Nu mai mult de 50
19	Timp complet de pauză			Nu mai mult de 78
20	Comanda de operare nominală			O - 0,3s - CO -180s- CO
21	Moving Contact Travel		mm	96±2,5
22	Distanța de deschidere a contactului		mm	60±1,5
23	Cursă tampon de închidere		mm	10±2
24	Sincronism de deschidere fază la fază		Domnișoară	Nu mai mult de 3
25	Sincronism de închidere fază la fază		Domnișoară	Nu mai mult de 3
26	Distanța dintre faze		mm	725
27	Rata anuală de scurgere a gazului de SF6		%	Nu mai mult de 0,5
28	Gaz SF6 Conținut de umiditate (ppm, presiune manometrică la 20 de grade Celsius)	Valoarea de acceptare a predarii	V/V	Nu mai mult de 150
		Călătorie la distanță		Nu mai mult de 300
29	Presiune nominală a gazului SF6 (presiunea manometrică la 20 ^oC)		MPa	0.45
30	Presiune de alimentare cu gaz SF6 (presiunea manometrică la 20 ^oC)			0.42
31	Presiune blocată cu gaz SF6 (presiunea manometrică la 20 ^oC)			0.4
32	Viața mecanică		Times	6000
33	Greutate gaz SF6		Kg	5
34	Greutate (cu CT)			800
	Greutate (fără CT)			1000
Notă: Dacă altitudinea este peste 1000 m, nivelul nominal de izolație trebuie modificat după caz.

întrerupător de circuit în vid de încredere întrerupător de circuit în vid al aparatului de comutare întrerupător de circuit în vid izolat întrerupător de circuit în vid montat pe stâlp Întrerupător Sf6 Întrerupător izolat cu gaz

Produse înrudite

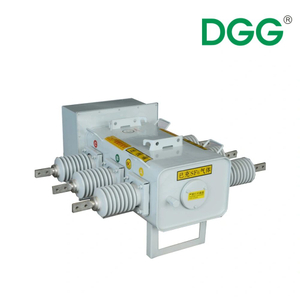

Seria LW3 Întrerupător de circuit SF6 cu sulf montat pe coloană de înaltă tensiune pentru exterior
